南京泰克Tektronix TBS1104 數字示波器價格與型號參數
- 型號 類型 TBS1104數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Tektronix TBS1104數字示波器帶寬100M赫茲，4通道每個1G采樣率，具有16種自動化測量、極限測試、數據記錄和上下文相關幫助，集各種標準功能于一身，助您事半功倍。

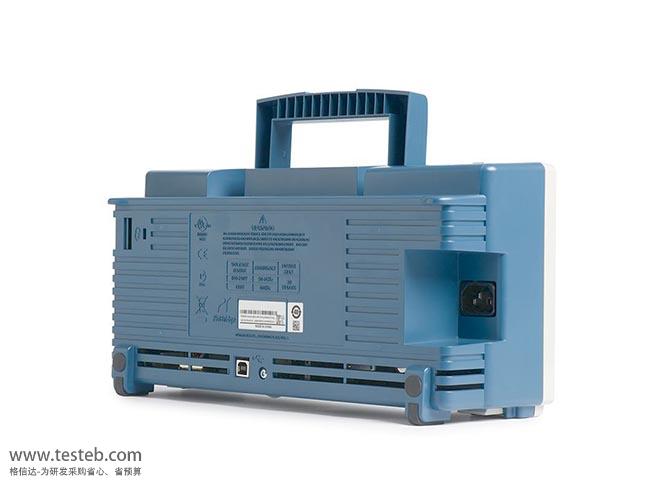

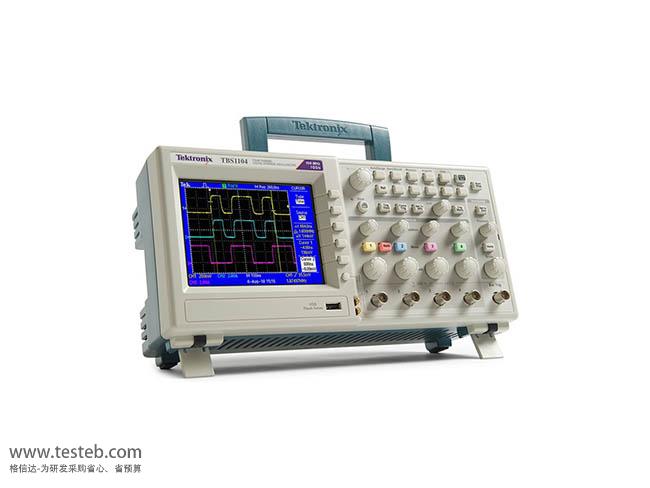

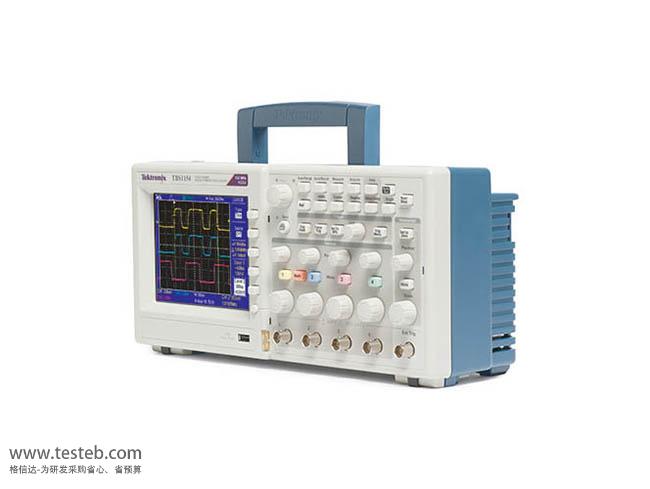

TBS1104 數字示波器圖片
泰克Tektronix TBS1104示波器100M帶寬
TEK泰克示波器TBS1104帶寬高達100 MHz，最大采樣率達1GS/s，遠高于同等價位的其他數字存儲示波器。泰克Tektronix示波器專有采樣技術能夠?qū)崟r(shí)采樣，所有通道均實現指明的采樣率，始終準確捕獲信號，使用多條通道時不會降低采樣性能。TBS1104示波器集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。
泰克Tektronix TBS1104數字示波器特點
100 MHz帶寬，4通道，1GS/s 采樣率，所有通道上2.5k 點記錄長度
5.7 英寸有源TFT 彩色顯示器
16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，
內置極限測試功能輕松識別信號中的問題
FFT 分析可簡化波形分析，高級觸發，包括脈寬觸發和選行視頻觸發
TBS1104示波器探頭自檢，自動化、擴展的數據記錄功能
自動設置和信號自動量程，內置的上下文相關幫助
前面板配有 USB 2.0 主控端口，存儲數據便捷
后面板上有 USB 2.0 設備端口用于連接 PC或直接打印到PictBridge® 兼容打印機
每臺 TBS1000 系列示波器均標配 5 年保修
美國Tektronix TBS1000系列數字存儲示波器規格參數
| 型號 | 泰克TBS1064 | TBS1102示波器 | TBS1104數字示波器 | TBS1154示波器 |
| 帶寬 | 60 MHz | 100 MHz | 100 MHz | 150 MHz |
| 通道數 | 4通道 | 2通道 | 4通道 | 4通道 |
| 采樣率 | 每條通道的取樣速率1.0 GS/s | |||
| 記錄長度 | 在所有時基上 2.5k 點 | |||
| 垂直系統 — 模擬通道 | ||||
| 垂直分辨率 | 8 位 | |||
| 輸入靈敏度度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div | |||
| 直流增益精度 | ±3%，從 10 mV/div 到 5 V/div | |||
| 最大輸入電壓 |
300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降 至 3 MHz 時的 13Vp-p AC |
|||
| 偏置范圍 |
2 mV 至 200 mV/div：±1.8 V >200 mV 至 5 V/div：±45 V |
|||
| 帶寬限制 | 20 MHz | |||
| 輸入耦合 | 交流、直流、GND | |||
| 輸入阻抗 | 1 MΩ 并聯 20 pF | |||
| 垂直縮放 | 垂直擴展或壓縮動態或停止波形 | |||
| 水平系統 — 模擬通道 | ||||
| 時基范圍 | 5 ns 至 50 s/div | |||
| 時基精度 | 50 ppm | |||
| 水平縮放 | 水平擴展或壓縮動態或停止波形 | |||
| 輸入/輸出端口 | ||||
| USB接口 |
USB主控端口位于前面板上，支持U 盤 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge® 打印機的連接 |
|||
| GPIB接口 | 選配 | |||
| 波形自動測量 | 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲 | |||
| 波形數學運算 | 加法、減法、乘法，數學函數FFT，窗口：Hanning、平頂、矩形 | |||
| 尺寸重量 | 外觀尺寸158.0 毫米 X 326.3 毫米 X 124.2 毫米，2.0千克 | |||
泰克示波器TBS1000系列說明書http://www.testeb.com/download/201611/Tektronix_TBS1000.pdf
TEK泰克TBS1104示波器訂貨信息
標配附件
TPP0101 100MHz無源探頭適用于TBS1064和TBS1104，每條通道一只
TPP0201 200MHz無源探頭適用于TBS1154，每條通道一只
電源線、NIM/NIST可溯源校準證明、安裝和安全手冊（英語、日語、簡體中文）
裝有客戶文檔的光盤和 OpenChoice PC 通信軟件、教室和實驗室資源光盤
選配探頭附件
TPP0101 10X無源探頭，100 MHz 帶寬
TPP0201：10X 無源探頭，200 MHz 帶寬
P2220 1X/10X 無源探頭，200 MHz 帶寬
P6101B：1X 無源探頭（15 MHz、300 VRMS CAT II 額定值）
P6015A 高壓探頭，1000X衰減，75 MHz
P5100A 100X無源高壓探頭，500 MHz
P5200A：50 MHz，50X/500X 高壓差分探頭
P6021A：15 A、60 MHz 交流探頭
P6022：6 A、120 MHz 交流探頭
A621：2000 A、5 至 50 kHz 交流探頭
A622電流探頭：100 A、100 kHz 交流/直流探頭/BNC
TEK-USB-488：GPIB 到 USB 轉換器
