南寧美國Omega GG-K-24-SLE 熱電偶感溫線價格與型號參數
- 型號 類型 GG-K-24-SLE熱電偶感溫線
- 制造商 品牌 美國Omega
- PDF規格說明書
-
功能參數簡介：歐米茄熱電偶線OMEGA GG-K-24 K型高溫?zé)犭娕季€徑0.511mm，溫度范圍482℃，標準精度2.2℃，GG-K-24-SLE一級精度誤差范圍1.1℃，玻璃纖維絕緣層，外部玻纖編織帶，整卷線長300米，可定制長度及加工焊點。

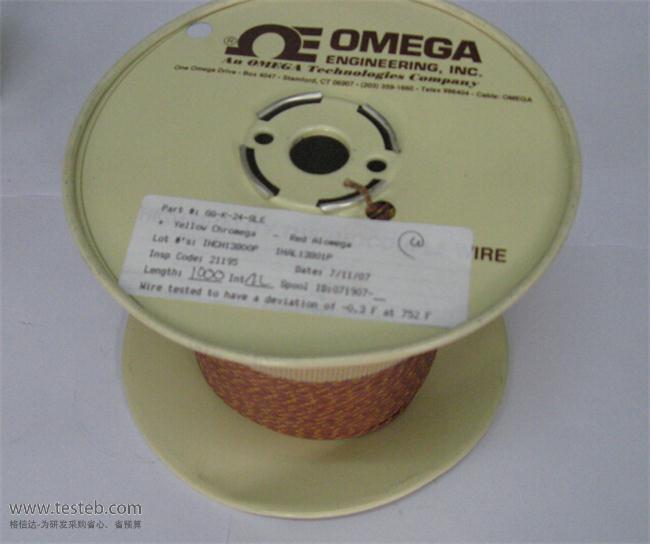

GG-K-24-SLE 熱電偶感溫線圖片
美國omega GG-K-24-SLE K型熱電偶線
美國OMEGA高溫?zé)犭娕?/strong>測溫線GG-K-24-SLE絕緣層材質玻璃纖維，可測溫度-73~482℃，溫度精度高，符合CLASS 1精度等級要求，精度±0.4%，顏色標記正極黃色、負極紅色。Omega GG-K-24熱電偶線芯直徑2×φ0.511mm，玻璃纖維絕緣層耐溫高，性價比高，但不耐折彎，多用于隧道爐測溫等高溫應用。
美國OMEGA K型熱電偶測溫線選型表
| 型號 | 線類型 | AWG線規 | 絕緣層導體 | 絕緣層外部保護層 | 耐溫最高溫度 | 外形標稱尺寸 |
| XC-K-14 | 單股 | 14 | Nextel 陶瓷纖維 | Nextel陶瓷纖維護套 | 1090℃ | 3.6 x 5.0mm |
| XC-K-20高溫?zé)犭娕?/a> | 單股 | 20 | 980℃ | 3.4 x 4.8mm | ||
| XT-K-20 | 單股 | 20 | 980℃ | 2.7 x 3.9mm | ||
| XL-K-20 | 單股 | 20 | 980℃ | 2.4 x 3.4mm | ||
| XC-K-24 | 單股 | 24 | 870℃ | 2.9 x 4.4mm | ||
| XT-K-24 | 單股 | 24 | 870℃ | 2.2 x 3.4mm | ||
| XL-K-24 | 單股 | 24 | 870℃ | 2.0 x 3.0mm | ||
| XR-K-20 | 單股 | 20 | 玻璃狀石英 | 玻璃狀石英 | 870℃攝氏度 | 2.9 x 4.6mm |
| XS-K-14 | 單股 | 14 | 二氧化硅玻璃纖維 | 二氧化硅玻璃纖維保護套 | 1090℃ | 3.6 x 5.0mm |
| XS-K-20高溫?zé)犭娕?/a> | 單股 | 20 | 980℃ | 2.7 x 3.9mm | ||
| XS-K-24 | 單股 | 24 | 870℃ | 2.2 x 3.4mm | ||
| HH-K-20 | 單股 | 20 | 耐高溫玻璃 | 耐高溫玻璃 | 704℃ | 1.5 x 2.7mm |
| HH-K-24 高溫測溫線 | 單股 | 24 | 704℃ | 1.4 x 2.3mm | ||
| GG-K-20 K型熱電偶 | 單股 | 20 | 玻璃纖維編織帶 | 玻璃纖維編織帶 | 482℃ | 1.5 x 2.1mm |
| GG-K-20S | 7 x 28 | 20S | 482℃ | 1.5 x 2.5mm | ||
| GG-K-24 | 單股 | 24 | 482℃ | 1.3 x 2.0mm | ||
| GG-K-24S | 7 x 32 | 24S | 482℃ | 1.3 x 2.2mm | ||
| GG-K-26 | 單股 | 26 | 482℃ | 1.1 x 1.9mm | ||
| GG-K-28 | 單股 | 28 | 482℃ | 1.0 x 1.4mm | ||
| GG-K-30感溫線 | 單股 | 30 | 482℃ | 0.9 x 1.3mm | ||
| GG-K-36 | 單股 | 36 | 482℃ | 0.8 x 1.1mm | ||
| GG-K-20-SB | 單股 | 20 | 內層玻璃纖維 | 外層不銹鋼編織帶 | 482℃ | 2.3 x 3.0mm |
| GG-K-20S-SB | 7 x 28 | 20S | 482℃ | 2.3 x 3.2mm | ||
| GG-K-24-SB | 單股 | 24 | 482℃ | 2.2 x 3.0mm | ||
| GG-K-24S-SB | 7 x 32 | 24S | 482℃ | 2.0 x 2.8mm | ||
| KK-K-20 | 單股 | 20 | 熔融聚酰亞胺膠帶 | 熔融聚酰亞胺膠帶 | 260℃ | 1.5 x 2.5 mm |
| KK-K-20S | 7 x 28 | 20S | 260℃ | 1.5 x 2.7 mm | ||
| KK-K-24 | 單股 | 24 | 260℃ | 1.3 x 1.9 mm | ||
| KK-K-24S | 7 x 32 | 24S | 260℃ | 1.3 x 2.2 mm | ||
| KK-K-30 | 單股 | 30 | 260℃ | 1.0 x 1.4 mm | ||
| TG-K-30 | 單股 | 30 | 特氟龍玻璃纖維 | 玻璃纖維編織帶 | 260℃ | 0.9 x 1.2 mm |
| TG-K-36 | 單股 | 36 | 260℃ | 0.7 x 1.0 mm | ||
| TG-K-40 | 單股 | 40 | 260℃ | 0.7 x 0.9 mm | ||
| TT-K-20 | 單股 | 20 | 氟塑料46 特氟龍（耐高溫） | 特氟龍 | 260℃ | 1.7 x 3.0 mm |
| TT-K-20S | 7 x 28 | 20 | 260℃ | 1.9 x 3.2 mm | ||
| TT-K-22S | 7 x 30 | 22 | 260℃ | 1.7 x 3.4 mm | ||
| TT-K-24 | 單股 | 24 | 260℃ | 1.4 x 2.4 mm | ||
| TT-K-24S | 7 x 32 | 24 | 260℃ | 1.6 x 2.6 mm | ||
| TT-K-30 K型熱電偶 | 單股 | 30 | 260℃ | 0.6 x 1.0 mm | ||
| TT-K-36熱電偶感溫線 | 單股 | 36 | 260℃ | 0.5 x 0.8 mm | ||
| TT-K-40 | 單股 | 40 | 260℃ | 0.4 x 0.7 mm |
歐米茄Omega熱電偶測溫線常用型號
| omega熱電偶線 | 分度號 | 絕緣層耐最高溫度 | 線徑 |
| TT-K-30-SLE感溫線 | K型 | 260℃ | 0.255mm |
| TT-K-36-SLE（K型） | K型 | 260℃ | 0.127mm |
| TT-T-30-SLE測溫線 | T型 | 260℃ | 0.255mm |
| TT-T-36-SLE | T型 | 260℃ | 0.127mm |
| TT-J-30-SLE J型熱電偶 | J型 | 260℃ | 0.255mm |
| TT-J-36-SLE | J型 | 260℃ | 0.127mm |
| GG-K-30-SLE | K型 | 482℃ | 0.255mm |
| GG-K-24-SLE K型熱電偶 | K型 | 482℃ | 0.511mm |
