南寧日本AVIO-NEC R550 紅外熱像儀價格與型號參數
- 型號 類型 R550紅外熱像儀
- 制造商 品牌 日本AVIO-NEC
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：NEC集團Avio R550紅外熱像儀擁有超分辨率高像素120萬紅外像素，具備120Hz高速采樣速率為業界首屈一指，640X480像素及超高分辨率SR模式擁有1280X960像素，R550 Pro旗艦型號測溫范圍可達2000℃，用于研發及設備診斷、測量時間序列數據的研究領域等高溫測量和微電子部件和金屬焊接細節觀察。

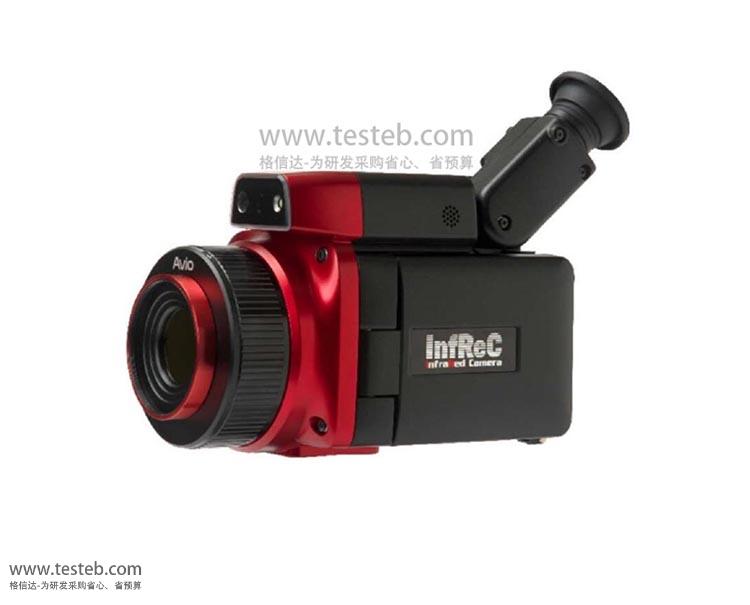

R550 紅外熱像儀圖片
日本NEC R550熱像儀1280x960超分辨率高速采樣科研及研發診斷
日本Nippon avio R550紅外熱像儀2019年全新上市，替代原R500熱像儀產品，超高分辨率、高像素， 具有增強的高速采樣視頻錄制功能和鏡頭陣容，在便攜式VGA類設備中實現了120HZ采樣速度。NEC R550熱像儀標準型測量溫度范圍-40至+650℃，適用于檢查高處的電氣設備和工廠管道等研發及設備診斷應用。R550Pro高級款全功能研發型測溫范圍-40至+ 2000℃，適合用于測量時間序列數據的研發領域等高溫測量，具有快速熱行為的微電子部件和金屬焊接。
NEC R550紅外熱成像儀性能特點
InfReC R550熱成像儀測溫范圍-40 至650℃，是電氣設施、管道測量首選
R550Pro量程-40 至 2000℃，適用于科研，高溫測量，高速測量
采用NEC中央研究實驗室開發的噪聲處理技術，空間濾波可以減少隨機噪聲，同時保持測量對象的輪廓清晰
溫度分辨率為0.025°C（30°C時），非常適合需要清晰捕捉小溫差的無損檢測
采樣速度120Hz：640×120像素(R550Pro)、 60Hz：640×240像素窗口、30Hz：640×480像素窗口

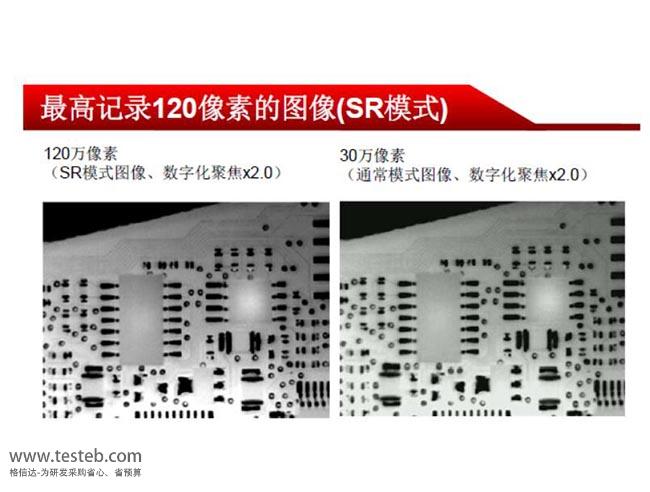

標準鏡頭像素640×480像素，SR模式超像素1280×960分辨率相當于0.58mrad
配備“全自動功能”，可同時調節溫度刻度和對焦，標準鏡頭可以拍攝至少58微米的特寫照片
多款鏡頭選配，適用于各種領域檢測需求：21µm、52µm微距鏡頭，2倍望遠鏡頭，2倍、3倍廣角鏡頭
應用領域：
耐熱涂料高溫和加熱器使用的評價測試、應用，電器設備和成套設備的管道等應用檢查
搭載微器件的基板的溫度分布細微拍攝，以模具監視為首的制造生產線的溫度監測
對時間系列數據進行測量的R&D領域和熱動動的快速電子部件、金屬焊接等高溫測量
120Hz高速拍攝可瞬間測量溫度的變化,可以檢查激光焊接和電阻焊接過程中的飛濺行為，并分析附近區域的熱效應
設備過載試驗的溫度評估和分析(對應小型裝置的高速熱變化)激光焊接和電焊機和周圍熱影響分析
R550紅外熱像儀說明書http://www.testeb.com/download/202006/NEC_Avio_R550.pdf
日本NEC集團AVIO R550熱像儀規格參數
| 功能 | R550-Pro | R550Pro-D熱成像儀 | R550紅外熱像儀 | R550-D熱像儀 | ||||
| 基本參數 | 幀頻 |
30Hz/60Hz*2/ 120Hz*3 |
7.5Hz | 30Hz | 7.5Hz | |||
| 探測器 | 非制冷焦平面 | |||||||
| 波長 | 8 to 14μm | |||||||
| 測溫范圍 | -40 至 2000°C | -40 至650°C | ||||||
| 溫度分辨率 (NETD) | 0.025°C at 30°C (S/N增強) | |||||||
| 精度 | ±1°C*1 | |||||||
| 探測器像素 | 640(H)× 480(V)像素 | |||||||
| 圖像記錄像素 |
標準模式：640(H)× 480(V) 超分辨率模式(SR)：1280(H) × 960(V) *4 |
|||||||
| 視域 | 32°(H) × 24°(V) (標準鏡頭) | |||||||
| 空間分辨率 |
標準模式：0. 87mrad 超分辨率模式(SR)：0.58mrad*5 |
|||||||
| 焦距 | 10cm 到無窮遠(標準鏡頭)*6 | |||||||
| 聚焦 | 自動/手動 | |||||||
| 圖像顯示 | 自動功能 | 自動調焦、自動調整溫度上下限、全自動調整 | ||||||
| 調色板 | 7個調色板(彩虹色、明亮色、白熱、黑熱等) | |||||||
| 色階 | 256 / 32 / 16 / 8級 | |||||||
| 可見光 | CMOS相機500萬像素 | |||||||
| 可見光/紅外 | 并列顯示、融合（可調整透明度）、畫中畫（可調整透明度） | |||||||
| 顯示功能 | 1-8倍連續放大（帶有顯示定位滾動），網格，9幅圖顯示（回放時） | |||||||
| 畫質增強 | 去噪、平均化（殘像去除功能）、邊緣增強 | |||||||
| 測量功能 | 點溫 |
10個可移動的點，溫度搜索：最高/最低溫點各一個、溫差 顯示 |
||||||
| 指定區域的溫度顯示 | 最大、最小和平均（最多5個區域） | － | ||||||
| 線輪廓 | 水平，垂直，水平和垂直 | |||||||
| 報警功能 | 畫面報警，聲音報警，顏色報警，報警記錄 | |||||||
| 報警信號輸出 | － | |||||||
| 溫度校正 | 輻射率校正，環境/背景溫度校正，距離校正 | |||||||
| 輻射率 | 多點校正，提供輻射率表 | |||||||
| 輻射率反向計算 | － | |||||||
| 防抖動模式 | 提供 | － | ||||||
| 存儲和輸出 | 存儲卡 | SD卡，SDHC卡 | ||||||
| 存儲格式 |
靜態圖：JPEG熱圖像(帶溫度數據)，14bit（帶可見光圖像）， 視頻：SVX格式（特有格式） |
|||||||
| 數據存儲 | 靜態圖(JPEG格式帶溫度數據，14bit)，可見光圖像同時記錄 | |||||||
|
超分辨率模式 (SR) |
提供 | |||||||
| 全景掃描 | 水平方向100°/ 垂直方向 75° | |||||||
|
SD卡視頻 記錄速度 |
最快3Hz | － | ||||||
| 間隔拍攝 | 3秒- 60分鐘間隔可選，同時記錄可見光圖像 | |||||||
| 外部觸發記錄 | 提供 | － | ||||||
| 聲音記錄 | 30秒錄音，按單幅熱圖像進行回放 | |||||||
| 文字注釋 | 每張熱圖像最多可注釋128個字符，從SD卡導入字符。 | |||||||
| 接口 | USB2.0 | 大容量存儲 | 提供 | |||||
| 視頻數據傳輸 | 熱圖像：最快30Hz，同時記錄可見光圖像*7 | |||||||
|
窗口數據傳輸 W1:640×240 W2:640×120 |
熱圖像 W1：60Hz W2：120Hz |
— | ||||||
| 外部觸發輸入 | 通過外部觸發輸入可自動記錄功能 | — | ||||||
| 視頻輸出 | NTSC / PAL 可切換 | |||||||
| 報警輸出 | 觸點閉合，無電壓 | － | ||||||
| 外部觸發輸入 | 脈沖信號 | － | ||||||
| 其它 | 顯示 | 3.5寸LCD 顯示屏（可旋轉、亮度可調）；彩色取景器（可傾斜調節） | ||||||
| 輔助功能 | 激光指示器（紅色，2級，IEC 60825-1 2007/2014），LED照明燈，有線遙控器 | |||||||
|
環 境 |
操作溫度和濕度 | －15°C to 50°C, 90%RH (無凝露) | ||||||
| 存儲溫度和溫度 | －40°C to 70°C, 90%RH (無凝露) | |||||||
| 抗振性/抗沖擊性 | 29.4m/sec2 (3G), 294m/sec2 (30G) | |||||||
| EMC | 符合CE認證 (A級) | |||||||
| 防塵/防水 | 防護等級 IP54 | |||||||
| 電池 | 連續工作2.5小時，可充電鋰電池 | |||||||
| AC電源 | 100V－220V AC, 50/60Hz | |||||||
| 尺寸 | 約高121mm×寬105mm×長195mm（不包括突起部分） | |||||||
| 重量 | 約1.3kg (包括電池) | |||||||
| 標準配置 | 攜帶箱、SD卡、USB線、有線遙控器、肩帶、手帶、可充電電池(1塊)、使用說明書 | |||||||
| 標配軟件 | InfReC Analyzer NS9500Pro高級版 | InfReC Analyzer NS9500Std標準版*8 | ||||||
nec r550規格參數文檔http://www.testeb.com/download/202006/NEC_Avio_R550.pdf
