南寧瑞士ideal-tek ST-5S-BT2 鑷子價格與型號參數
- 型號 類型 ST-5S-BT2鑷子
- 制造商 品牌 瑞士ideal-tek
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：ideal-tek Smart Tweezers ST-5S-BT2測試鑷子具有藍牙無線傳輸數據功能，可以高速和高精度測量電子元件的電容、電阻和電感，測試頻率高達10KHz，精度0.2%~0.5%，是表面貼裝SMD元件的測試和識別以及復雜電子系統故障排除的完美解決方案。
ST-5S-BT2 鑷子圖片

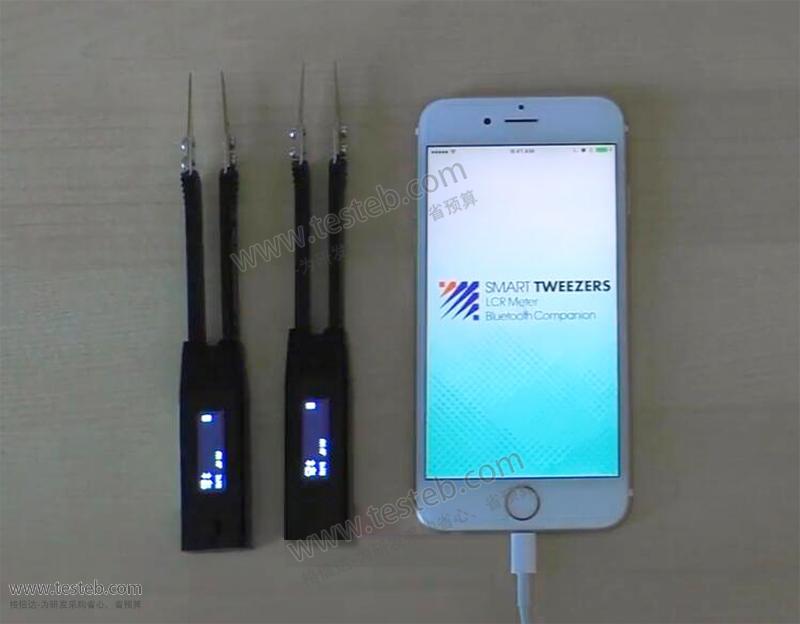

瑞士ideal-tek ST-5S-BT2智能LCR鑷子測電阻電容電感元件帶藍牙傳輸

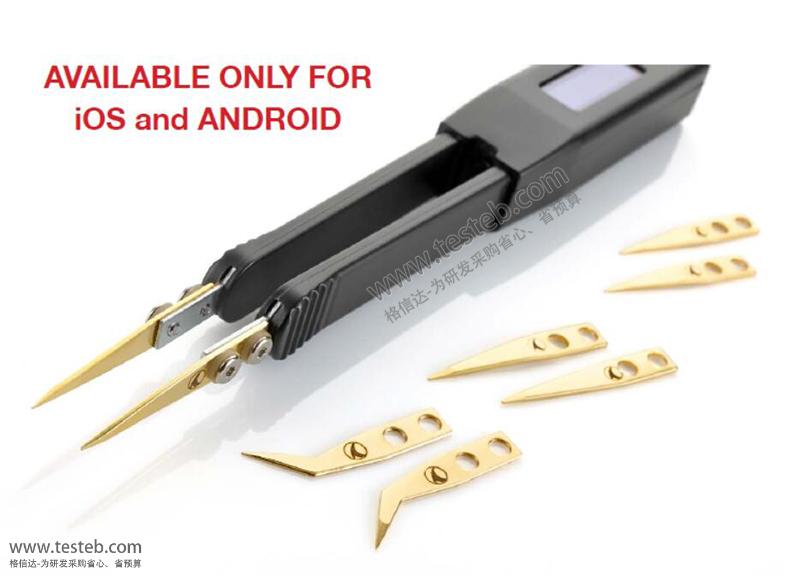

Smart Tweezers測試鑷子CANADA加拿大組裝出廠，內置3.7V可充電鋰電池，可連續使用20小時，充滿電需3小時，通用Micro USB充電。Swiss made瑞士制造精密測試尖頭ST5-IT-T標準直頭1.6mm寬、ST5-IT-TB標準彎頭40度、ST5-IT-TSHP高精度尖直頭。PS：ST-5S系列與已停產的ST6區別：ST-5S基本精度是0.2%，停產型ST-6基本準度是1%；另外ST-5S比ST-6多兩個功能——元件分選、連續性及二極管和開路試驗。規格資料文檔http://www.testeb.com/download/202307/Smart-Tweezers_ST-5S-BT2.pdf。
瑞士ideal-tek Smart Tweezers Colibri ST-5S系列LCR測試鑷子量程精度
| 電阻阻抗 Resistance R：0.05 Ω to 9.9 MΩ） | ||||
| 量程Range | 分辨率Resolution | 100 Hz | 1 kHz | 10kHz |
| 1 ? | 0.001 ? | 0.7% + 50 | 0.7% + 50 | 0.7% + 50 |
| 10 ? | 0.01 ? | 0.7% + 8 | 0.7% + 8 | 0.7% + 8 |
| 100 ? | 0.01 ? | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 1000 ? | 0.1 ? | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 10 k? | 0.001 k? | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 100 k? | 0.01 k? | 0.5% + 5 | 0.5% + 5 | 0.5% + 5 |
| 1000 k? | 0.1 k? | 0.5% + 5 | 0.5% + 5 | 0.5% + 5 |
| 10 M? | 0.001 M? | 2.0% + 8 | 2.0% + 8 | 5.0% + 8 |
| 電容 Capacitance C：0.5 pF to 4999 μF | ||||
| 量程 | 分辨率 | 120 Hz | 1 kHz | 10 kHz |
| 1000 µF | 0.1 µF |
100 Hz：0.5% + 5 0.5% + 5 |
NA | NA |
| 100 µF | 0.01 µF | 0.3% + 3 | 0.5% + 5 | NA |
| 10 µF | 0.001 µF | 0.2% + 3 | 0.2% + 3 | 0.5% + 5 |
| 1 µF | 0.1 nF | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 100 nF | 0.01 nF | 0.2% + 3 | 0.2% + 3 | 0.5% + 3 |
| 10 nF | 0.001 nF | 0.5% + 5 | 0.2% + 3 | 0.5% + 3 |
| 1000 pF | 0.1 pF | NA | 0.5% + 5 | 0.5% + 3 |
| 100 pF | 0.01 pF | NA | 0.5% + 10 | 0.8% + 20 |
| 10 pF | 0.001 pF | NA | NA | 1.0% + 50 |
| 電感 Inductance L：0.5 uH to 999 mH | ||||
| 量程 | 分辨率 | 100 Hz | 1 kHz | 10 kHz |
| 10 µH | 0.001 µH | NA | NA | 1.0% + 5 |
| 100 µH | 0.01µH | NA | 1.0% + 5 | 0.7% + 3 |
| 1 mH | 0.1 µH | 0.7% + 10 | 0.5% + 3 | 0.5% + 3 |
| 10 mH | 0.001 mH | 0.5% + 3 | 0.2% + 3 | 0.5% + 3 |
| 100 mH | 0.01 mH | 0.5% + 3 | 0.2% + 3 | NA |
| 1 H | 0.1 mH | 0.2% + 3 | NA | NA |
IDEAL-TEK智能鑷子規格文檔http://www.testeb.com/download/202008/ideal-tek_ST-5S_Smart_tweezers.pdf
ideal-tek Smart Tweezers ST-5S-BT2智能鑷子功能介紹

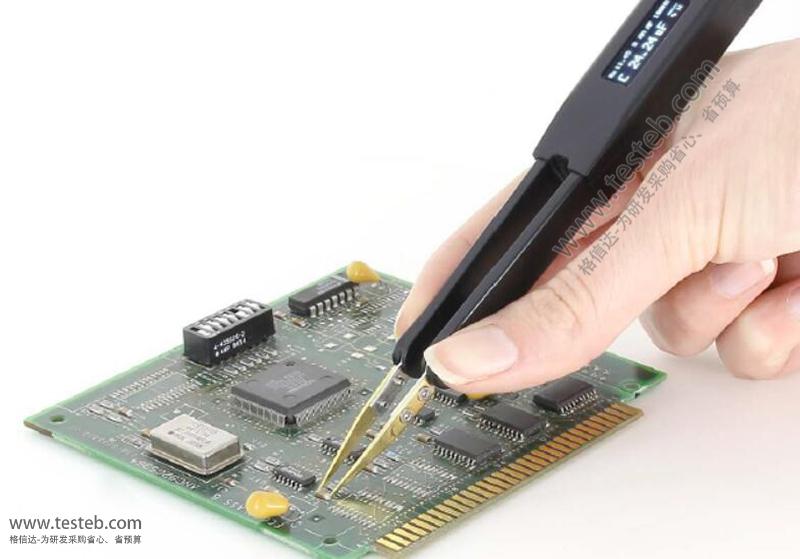

方便地測量貼片元器件
因?yàn)橘N片元器件通常都比較微小且沒有引線，所以在電子行業中檢測和分類這類貼片元器件比常規元件要困難的多。Smart Tweezers智能測試鑷子獨特設計對識別和分類這類元件提供了方便。使用單手操作，ST-5S-BT2智能鑷子的LCR探針能很容易地夾住并有效接觸小到0201的貼片元器件，同時也能測量由于引線過短而不能使用常規測量儀表測量的元器件。
自動識別功能
ST-5S-BT2測試鑷子可以自動辨別元器件的類型（電阻、電容、電感），并可根據被測元器件的數值自動調整測試量程以獲得準確的讀數。在液晶顯示器上，會清晰地顯示出被測元器件的種類，主要讀數，次要讀數以及測量條件。主要顯示區位于顯示器的中央，用于顯示當前主要讀數；次要顯示讀數位于顯示器的上端。比如當測量電容時，主顯示為電容值，次顯示為ESR（等效串聯電阻）。條形圖表位于顯示器的下端，用于模擬顯示當前主要讀數。
自動測量功能
測量頭能讓使用者單手操作，而將注意力集中在被測元件和手頭從事的工作。這使得元器件的分類、測量和故障的查找變得更加有效和便捷。在需要測量特定電路參數（電感L，電容C，電阻 R 或者電壓值）時，可以采用手動設置模式以提高精度。在量表測得電阻值低于設定值時可選擇使用連續的蜂鳴聲音進行提示，這樣可以進一步提高檢測效率。
