南寧其它國外進口品牌 STN-11K-010 熱電偶感溫線價格與型號參數
- 型號 類型 STN-11K-010熱電偶感溫線
- 制造商 品牌 其它國外進口品牌
- PDF規格說明書
-
功能參數簡介：安立STN-11K-010熱電偶感溫貼片測溫范圍-50~210℃，精度±2.5℃，鐵氟龍包膜材質，適合用膠帶貼在被測物或夾入被測物體測量表面溫度，響應時間2s。

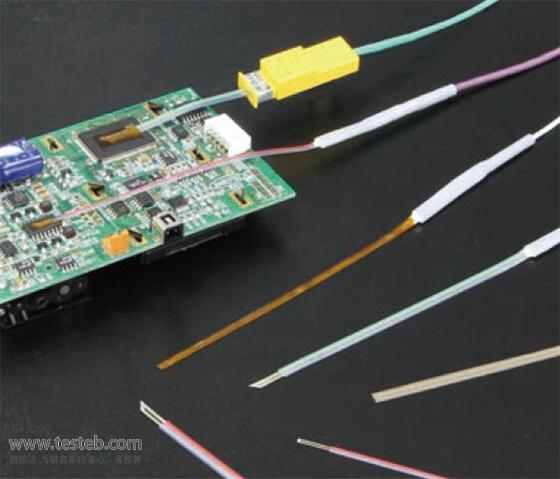

STN-11K-010 熱電偶感溫線圖片
安立STN膠帶狀感溫線STN-11K-010熱電偶溫度傳感器

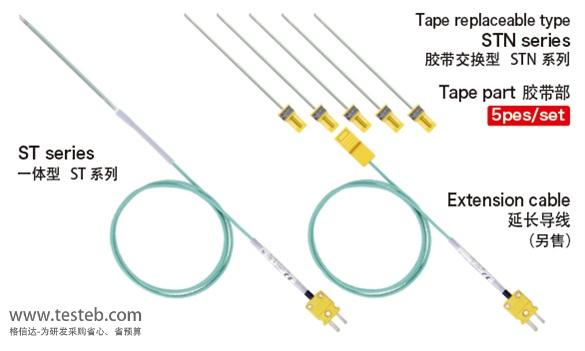

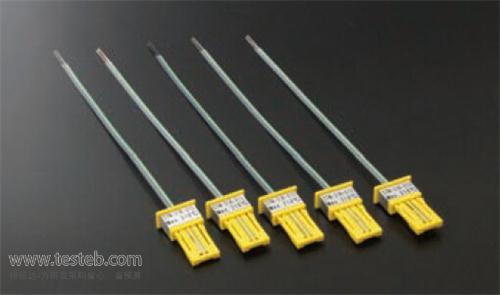

安立感溫線Anritsu ST系列/STN系列適用于用膠帶貼在被測物上，或夾入被測物里測量。ST系列/STN熱電偶感溫線的外膜是以鐵氟龍樹脂融合，或粘貼劑粘合的。安立STN-11K-010感溫片是膠帶交換型5支裝，可用多只傳感器測量溫度分布，可夾于被測物中間進行測量，適合測量微小物品的表面溫度。
Anritsu安立熱電偶感溫線型號ST一體系列
鐵氟龍外膜，溫度范圍−50~210℃、精度±2.5℃、響應時間2s
STN-11E-010、STN-11K-010 尖頭，鐵氟龍材質，100mm長
STN-11E-200、STN-11K-200 尖頭，鐵氟龍材質，2000mm長
STN-21E-010、STN-21K-010 平頭，鐵氟龍材質，100mm長
STN-11E-015、STN-11K-015 尖型，鐵氟龍材質，150mm長
STN-31E-010 E型熱電偶，1.5mm 尖型，鐵氟龍材質，100mm長
STN-31K-010 K型熱電偶，1.5mm 尖型，鐵氟龍材質，100mm長
STN-41E-010、STN-41K-010 頭部狹窄，長度100mm
聚酰亞胺外膜，精度±2.5℃、響應時間2s
STN-23E-100、STN-23K-100，溫度范圍−50~350℃
STN-34E-015、STN-34K-015，溫度范圍−50~400℃
STN-43E-010、STN-43K-010，溫度范圍−50~400℃
延長線：STN-E-TS1-ANP、STN-K-TS1-ANP
詳細規格特性請查看文檔說明書：http://www.testeb.com/download/201605/Anritsu_ST_STN.pdf
安立一體型ST熱電偶感溫線型號http://www.testeb.com/ST-11K-010-TS1-ANP.html
安立測溫線STN膠帶貼片溫度傳感器型號代碼
| ① |
膠帶寬度 前端形狀 |
1 | 標準型 尖形，寬3mm |
| 2 | 標準型 平形，寬3mm | ||
| 3 | 狹窄型 尖形，寬1.5mm | ||
| 4 | 狹窄型 平形，寬1.5mm | ||
| ② |
包膜種類 溫度范圍 |
1 | 低溫型號，鐵氟龍接地（前端露出 10mm），厚度0.2mm |
| 2 | 低溫用途，鐵氟龍絕緣，厚度0.2mm/前端0.26mm | ||
| 3 | 高溫用，聚酰亞胺接地（前端露出 10mm），厚度0.17mm | ||
| 4 | 高溫用，聚酰亞胺絕緣，0.17mm厚度/前端0.22mm | ||
| ③ | 熱電偶型號 | E | E型熱電偶 |
| K | K型熱電偶 | ||
| ④ | 膠帶的長度 | 003 | 30mm |
| 005 | 50mm | ||
| 008 | 80mm | ||
| 010 | 100mm | ||
| 015 | 150mm | ||
| 020 | 200mm | ||
| … | … | ||
| 100 | 1000mm | ||
| 200 | 2000mm |
延長導線STN-K-TS1-ANP
K：K型熱電偶、E：E型熱電偶
TS：硅膠導線
1：1米長度導線、1.5：1.5m、2：2m導線
ANP：微型插頭、ASP：標準插頭、W：無插頭、WT3/WT4/WT5扁形端子、WC3/WC4/WC5圓形端子
安立ST/STN膠帶狀熱電偶溫度傳感器用途
發動機的發熱管理
電子零件的溫度測量
散熱器的放熱測試
LED的發熱測試
熱封裝設備的溫度檢測
