南寧勝利儀器 VC78 數字萬用表價格與型號參數
- 型號 類型 VC78數字萬用表
- 制造商 品牌 勝利儀器
- PDF規格說明書
-
功能參數簡介：勝利VC78數字萬用表可測量交直流電壓、交直流電流、歐姆、頻率、短路蜂鳴測試、二極管測試、相對值，輸出直流電壓、直流電流、頻率、模擬變送器，內部提供15V回路電源，輸出直流電流時，可同時顯示mA和%值。

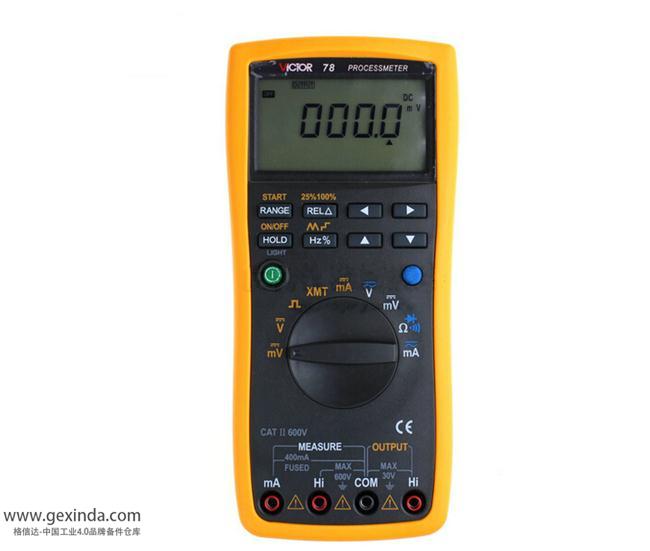

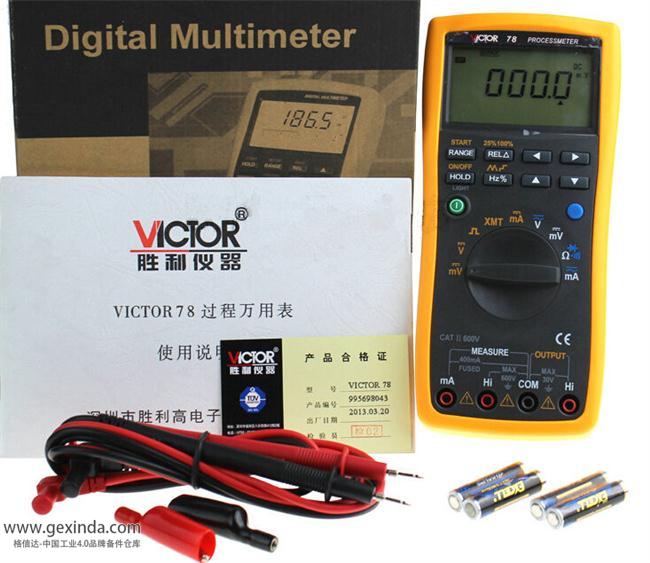

VC78 數字萬用表圖片
勝利過程萬用表VC78數字萬用表測量輸出4~20mA信號
國產萬用表勝利VC78數字萬用表特點
測量功能：交直流電壓、交直流電流、歐姆、頻率、短路蜂鳴測試、二極管測試、相對值測量
測量顯示4000字，基本精度為0.2%，測量速率3次/秒
可選擇手動式或自動量程，測量值顯示保持
輸出功能：直流電壓、直流電流、頻率、模擬變送器、內部提供15V回路電源
輸出設定位4位，基本精度為0.2%
輸出直流電流時，可同時顯示mA和%值；25%和100%的手動步進、自動步進及自動斜坡的電流輸出功能
VC78過程萬用表將數字萬用表與過程信號源合二為一，是全功能的現場過程維護工具
深圳格信達科技代理經銷商VICTOR勝利萬用表VC77、VC78、VC79過程萬用表，可輸出脈沖和4~20mA信號，國產萬用表價格
勝利VC78數字萬用表測量功能參數
| 測量功能 | 量程 | 測量范圍 | 分辨率 | 精度 | 備注 |
| 直流電壓DC V | 4V | -4.000V～4.000V | 1mV | 0.2％+4 | 輸入阻抗：10MΩ |
| 40V | -40.00V～40.00V | 0.01V | 0.2％+4 | ||
| 400V | -400.0V～400.0V | 0.1V | 0.2％+4 | ||
|
交流電壓AC V (40Hz～400Hz) (5%～100%RANG) |
400mV | 0～400.0mV | 0.1mV | 1％+4 |
輸入阻抗：10MΩ < 100pF |
| 4V | 0～4.000V | 1mV | 0.5％+4 | ||
| 40V | 0～40.00V | 0.01V | 0.5％+4 | ||
| 400V | 0～400.0V | 0.1V | 0.5％+4 | ||
| 直流毫伏電壓DC mV | 40mV | -40.00 mV～40.00mV | 0.01mV | 0.5％+6 | 輸入阻抗：10MΩ |
| 400mV | -400.0mV～400.0mV | 0.1mV | 0.2％+4 | ||
| 歐姆OHM | 400Ω | 0～400.0Ω | 0.1Ω | 0.2％+4 |
開路電壓：0.4V 精度中不包含引線電阻 |
| 4KΩ | 0～4.000KΩ | 1Ω | 0.2％+4 | ||
| 40KΩ | 0～40.00KΩ | 0.01 KΩ | 0.2％+4 | ||
| 400KΩ | 0～400.0KΩ | 0.1 KΩ | 0.2％+4 | ||
| 4MΩ | 0～4.000MΩ | 1 KΩ | 0.5％+4 | ||
| 40MΩ | 0～40.00MΩ | 0.01 MΩ | 1％+4 | ||
| 直流電流DC A | 40mA | -40.00mA～40.00mA | 0.01mA | 0.2％+4 | 輸入阻抗：1Ω |
| 400mA | -400.0mA～400.0mA | 0.1mA | 0.2％+4 | ||
|
交流電流AC A (40Hz～400Hz) (5%～100%RANG) |
40mA | 0～40.00mA | 0.01mA | 0.5％+4 | 輸入阻抗：1Ω |
| 400mA | 0～400.0mA | 0. 1mA | 0.5％+4 | ||
| 頻率 FREQ | 50Hz | 0～50.0Hz | 0.01Hz | 0.1％+3 | |
| 500Hz | 0～500.0Hz | 0.1Hz | 0.1％+3 | ||
| 5KHz | 0～5.000kHz | 1Hz | 0.1％+3 | ||
| 50KHz | 0～50.00kHz | 0.01KHz | 0.1％+3 | ||
| 100KHz | 0～100.0kHz | 0.1KHz | 0.1％+3 | ||
| 二極管測試 | 1V | 0.001V | 2％+1 |
開路電壓1.1V～1.6V 短路電流0.2mA |
|
| 通斷測試 | ≤50ΩBB | 0.1Ω |
VC78過程萬用表輸出功能
| 輸出功能 | 量程 | VC78萬用表輸出范圍 | 分辨率 | 精度 | 備注 |
| 直流毫伏DC mV | 500mV | -50.0mV～550.0mV | 0.1mV | 0.5%+6 | 最大輸出電流5mA |
| 直流電壓DC V | 5V | -0.500V～5.500V | 1mV | 0.2%+4 | 最大輸出電流5mA |
| 頻率FREQ | 100Hz | 1.0Hz～110.0Hz | 0.1Hz | 0.2%+2 | 矩形波，50%占空比，5Vp-p |
| 1KHz | 0.100KHz～1.100KHz | 1Hz | 0.2%+2 | ||
| 10KHz | 1.0KHz～11.0KHz | 0.1KHz | 0.2%+2 | ||
| 模擬變送器XMT | -20mA | 0～-22.00mA | 0.01mA | 0.2%+4 | 外部供電28V，在20 mA時最大負載1KΩ電阻 |
| 直流電流DC mA | 20mA | 0～22.00mA | 0.01mA | 0.2%+4 | 內部供電15V，在20 mA時最大負載500Ω電阻 |
| 回路電源 | 15V | +10% | 最大輸出電流25mA |
