青島奧美加AMG LGD-25XY 激光測徑儀價格與型號參數
- 型號 類型 LGD-25XY激光測徑儀
- 制造商 品牌 奧美加AMG
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：奧美加LGD-25XY激光測徑儀測量范圍0.1-20mm，精度0.002mm，采用獨立的雙CPU，雙光路冗錯設計，提高在線測量的可靠性和穩定性，適用于電纜、管棒、漆包線、微拉絲等超細線，掃描速率1200次掃描周期/秒。

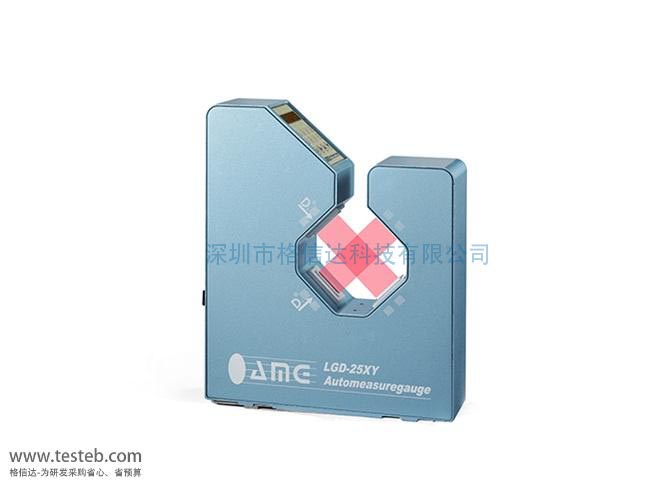

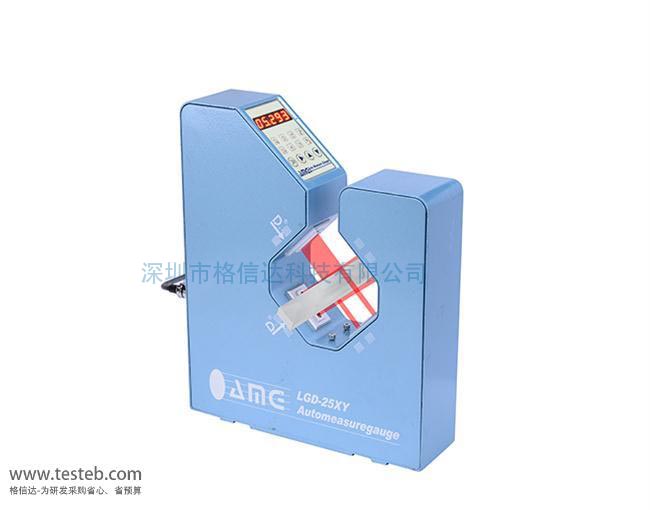

LGD-25XY 激光測徑儀圖片
LGD-25XY雙向激光測徑儀精度0.002mm
AMG LGD-25XY雙向激光測徑儀主要用于測量各種材料的直徑， 對各種電線、電纜、漆包線、軟管和其它線材進行在線測量和控制。采用獨立的雙CPU、雙光路冗錯設計，提高在線測量的可靠性和穩定性，測量精度高、重復性好。儀器采用高精度F（θ）鏡，被測物的擺動不影響正常測量，不受外界雜光和煙霧影響測量穩定性。奧美加LGD-25XY線材測徑儀雙光路、雙核設計，掃描速率1200次掃描周期/秒，RS485通訊接口，可連接DPM-XY控制器或與PLC和PC聯機通訊。
奧美加LGD-25XY雙向激光測徑儀應用
局域網（LAN）電纜、光纖
扁平電纜寬度厚度測量
射頻電纜、通訊電纜

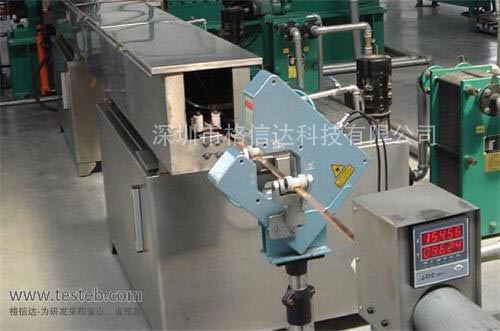

LGD25XY測徑儀測量電力電纜、管材、線材
漆包線、微拉絲等超細線
各類玻璃管、玻璃棒等透明、半透明物體
DPM-XY遠端顯示控制器
可同時顯示X方向和Y方向測量值
內置AMG專有PID自適應控制算法
具備在線速度跟蹤，可對生產線的速度進行最優控制
與LGD-25XY測徑儀的最大有效距離可至1000米
模擬輸出-6V～+6V電壓信號
具備繼電器超差報警輸出功能
AMG奧美加LGD-25XY激光測徑儀規格參數
| 型號 | LGD-25XY雙向激光測徑儀（線材管材直徑、扁平線材寬度和厚度測量） |
| 工作原理 | 雙軸，非接觸式激光掃描，雙軸測量更精確，減少橢圓度的影響 |
| 光源 | 第二代可見激光，波長650nm |
| 測量范圍 | 0.10mm - 20.0mm 直徑測量、扁平線材寬度和厚度測量，支持透明物測量 |
| 分辨率 | 0.001mm、1μm微米 |
| 準確度 | ±0.002mm，即2μm |
| 顯示方式 | 1排5位數碼管顯示，平均值、X向值、Y向值可選擇顯示 |
| 顯示頻率 | 標準為0.2 秒/ 次 （快慢可調節） |
| 掃描頻率 | LGD-25XY測徑儀掃描速度1200 次/秒 |
| 信號輸出 | 支持 |
| 數據采集分析 | 支持 （需要外接電腦并配軟件） |
| 報警信號輸出 | 含雙繼電器報警輸出，可分別輸出超上差、超下差 |
| 通信接口 | 儀器采用RS485通信或MODBUS接口，可接DPM系列遠程顯示控制器、電腦 或PLC等外圍設備 |
| 供電電源 | 100V to 250V AC, 50Hz～60Hz，儀器功耗小于15瓦 |
| 使用環境 | 溫度5～45℃，濕度35-85% (無冷凝水)，空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃 |
| 產品防護 | 整機采用防塵防水保護，但不能夠浸泡入水中 |
| 尺寸重量 | 335 x 274 x 75 mm，6.8KG |
LGD-25XY測徑儀說明書http://www.testeb.com/download/201609/AMG_LGD-25XY.pdf
