沈陽日置HIOKI RM3545-01 微歐計價格與型號參數
- 型號 類型 RM3545-01微歐計
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日本HIOKI RM3545-01微歐計帶GP-IB通訊接口及RS-232C、EXT I/O斷口，可靈活組裝進已有的自動化設備，電阻量程涵蓋微歐至兆歐0.00μΩ～1200MΩ，基本精度0.006%，最大測量電流1A，在變頻器馬達的線圈檢查等需要高分辨率的電阻測量等領域游刃有余。

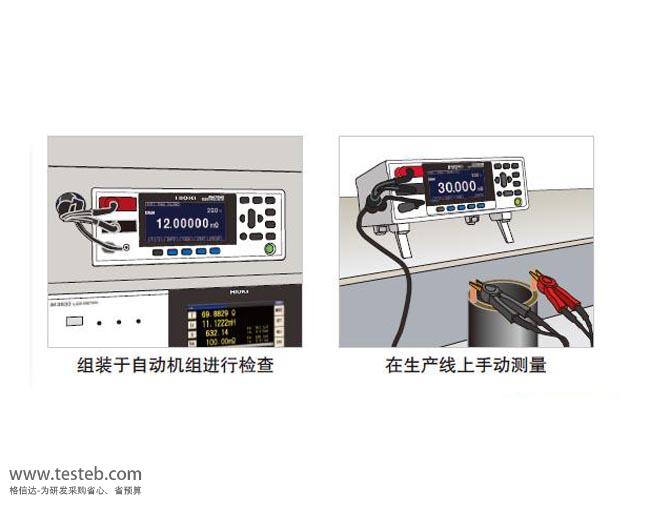

RM3545-01 微歐計圖片

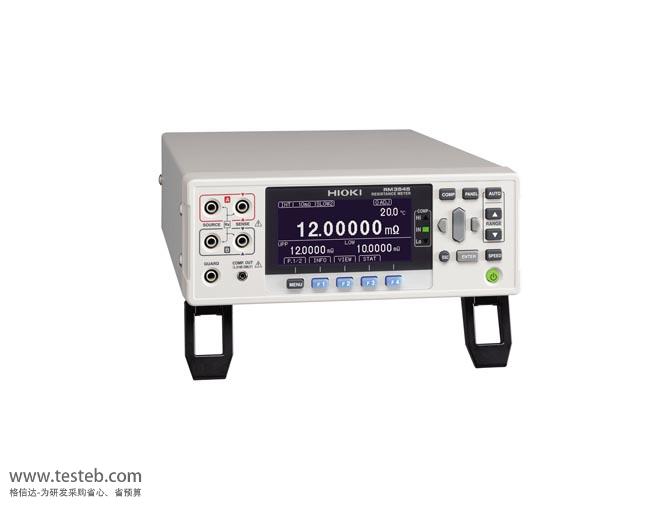

日置HIOKI RM3545-01微歐電阻測試儀帶GPIB接口
HIOKI日置微歐計RM3545測量范圍電阻0.00μΩ～1200.0MΩ，6位半顯示最小分辨率 0.01μΩ，基本精度 0.006%，最大測量電流1A，在變頻器馬達的線圈檢查等需要高分辨率的電阻測量等領域游刃有余，也可以用于導電薄膜/導電橡膠等高電阻材料。日置RM3545微電阻計標準型號提供EXT I/O接口(判定、BCD、BIN)及RS-232C/PRINTER/USB通訊接口，擴展型號RM3545-01增加了GPIB接口，而RM3545-02則增加了Z2003多路掃描器實現20通道測量。
日置HIOKI RM3545-01微電阻計每個量程都能選擇電流High/Low，結合被測物的特性，通過切換High/Low選擇最合適的測量電流。對低功率(LP)電阻測量，用1mA可進行10μΩ分辨率(1000mΩ量程)的測量，選擇開放端口電壓為20mV以下，最適用于測量片式電感器或信號用接點的電阻。RM3545-01微歐計GPIB接口可在計算機的控制下對測試數據進行更加靈活方便的傳輸、處理、綜合、利用和顯示，形成較大的自動測試系統，高效靈活地完成各種不同的測試任務，而且組建和拆散靈活，使用方便。EXT I/O的輸出模式可切換判定模式或BCD模式使用。
HIOKI RM3545高精度微歐計EXT I/O信號一覽
輸入：
TRIG(IN0), CAL, KEY_LOCK, 0ADJ, PRINT(IN1), MUX, SCN_STEP, LOAD0～LOAD5, BCD_LOW
輸出：
判定模式］ EOM, ERR, INDEX, HI, IN, LO, T_ERR, T_PASS, T_FAIL, BIN0～BIN9, OB, OUT0～OUT2
BCD模式］ EOM, ERR, IN, HILO, BCDm_n*1, RNG_OUT0～RNG_OUT3 *1 m位的n比特
日本HIOKI RM3545-01微電阻計量程精度規格表
| 量程 | 分辨率 | 測量精度 | 測試電流 | 最大開路電壓 | |||
| FAST | MED | SLOW1 | SLOW2 | ||||
| 10mΩ毫歐 | 10nΩ | 0.060+0.050 | 0.060+0.020 | 0.060+0.020 | 1A | 5.5V | |
| 100mΩ | 100nΩ | 0.060+0.010 | 0.060+0.010 | 0.060+0.010 | 1A | ||
| 1000mΩ/1Ω | 1μΩ微歐 | 0.012+0.010 | 0.012+0.008 | 100mA | |||
| 10Ω | 10μΩ | 0.008+0.010 | 0.008+0.008 | 10mA | |||
| 100Ω | 100μΩ | 0.007+0.005 | 0.007+0.002 | 0.007+0.001 | 10mA | ||
| 1000Ω | 1mΩ | 0.007+0.005 | 0.006+0.002 | 0.006+0.001 | 1mA | ||
| 10kΩ | 10mΩ | 0.008+0.005 | 0.007+0.002 | 0.007+0.001 | 1mA | 20V | |
| 100kΩ | 100mΩ | 0.008+0.005 | 0.007+0.002 | 0.007+0.001 | 100μA | ||
| 1000KΩ | 1Ω | 0.015+0.005 | 0.008+0.002 | 0.008+0.001 | 10μA | ||
| 10MΩ | 10Ω | 0.030+0.005 | 0.030+0.002 | 0.030+0.001 | 1μA | ||
| 100MΩ | 10kΩ | 10.00MΩ以下:0.50+0.02，10.01MΩ以上:1.00+0.02 | <1μA | ||||
| 1000MΩ | 100kΩ | 100.0MΩ以下:1.00+0.02，100.1MΩ以上:10.00+0.02 | <1μA | ||||
| 以上為LP OFF模式·f.s. = 1,000,000 dgt. 、0.001%f.s. = 10dgt.，下面為LP ON模式·f.s. = 100,000 dgt | |||||||
| 1000mΩ | 10μΩ | 0.200+0.010 | 0.200+0.010 | 0.200+0.005 | 0.200+0.003 | 1mA | 20mV |
| 10Ω | 100μΩ | 0.200+0.005 | 0.200+0.005 | 0.200+0.003 | 0.200+0.002 | 500μA | |
| 100Ω | 1mΩ | 0.200+0.005 | 0.200+0.005 | 0.200+0.003 | 0.200+0.002 | 50μA | |
| 1000Ω | 10mΩ | 0.200+0.005 | 0.200+0.005 | 0.200+0.003 | 0.200+0.002 | 5μA | |
日置微歐計RM3545規格說明書http://www.testeb.com/download/201810/HIOKI_RM3545-01_RM3545-02.pdf
日本日置RM3545微歐計用戶手冊說明書http://www.testeb.com/download/201810/HIOKI_RM3545_01-02_Manual.pdf
如需日本HIOKI RM3544-01、RM3545、RM3545-01、RM3545-02微歐電阻計通訊指令Communication Command Instruction Manual文檔，請通過網頁右側或底部郵箱地址與我們聯系。
