沈陽泰克Tektronix TDS2014C 數字示波器價格與型號參數
- 型號 類型 TDS2014C數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國泰克TDS2014C數字示波器具有100MHz帶寬，4通道，每條通道的采樣率2GS/s，具有16 種自動測量、限制測試、數據記錄和上下文相關幫助功能，可以在更短時間內實現更多目標。

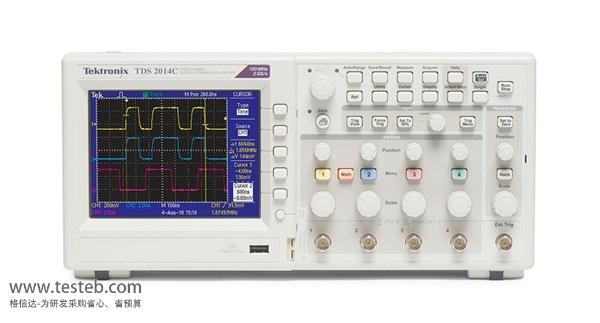

TDS2014C 數字示波器圖片
泰克示波器一級代理Tektronix TDS2014C數字示波器100M帶寬
Tektronix TDS2000C系列數字存儲示波器100M示波器型號TDS2014C標配所含的特征包括 USB 連接、16 種自動測量、限制測試、數據記錄和上下文相關幫助。 兼容探頭包括-無源探頭：TPP0101、TPP0201 、P2220、P6101B、P6015A、P5100A高電壓差分探頭、P5200A、P6021A、A621、A622電流探頭、放大器 TCPA300和TCPA400。
泰克TDS2000C示波器附件包括：GPIB 至 USB 轉換器 TEK-USB-488、數據記錄儀軟件 SIGEXPTE、軟質攜帶箱 AC2100、硬質攜帶箱 HCTEK4321、機架安裝套件 RM2000B。
美國Tektronix TDS2014C數字示波器規格參數
| 型號 | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
|---|---|---|---|---|---|---|---|
| 顯示器 | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| 帶寬 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | 所有型號均包括 | ||||||
| 每條通道的采樣率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 記錄長度 | 所有型號的所有時基均為 2.5k 點 | ||||||
| 垂直分辨率 | 8 位 | ||||||
| 垂直靈敏度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div | ||||||
| 直流垂直精度 | 所有型號均為 ± 3% | ||||||
| 垂直縮放 | 垂直擴展或壓縮動態或停止波形 | ||||||
| 最大輸入電壓 | 300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC | ||||||
| 位置范圍 | 2 mV 至 200 mV/div +2 V >200 mV 至 5 V/div +50 V | ||||||
| 帶寬限制 | 所有型號均為 20 MHz | ||||||
| 輸入耦合 | 所有型號均提供 AC、DC、GND | ||||||
| 輸入阻抗 | 1 MΩ 并聯 20 pF | ||||||
| 時基范圍 | 5 ns 至 50 s/div | 5 ns 至 50 s/div | 5 ns 至 50 s/div | 2.5 ns 至 50 s/div | 2.5 ns 至 50 s/div | 2.5 ns 至 50 s/div | 2.5 ns 至 50 s/div |
| 時基精度 | 50 ppm | ||||||
| 水平縮放 | 水平擴展或壓縮動態或停止波形 | ||||||
| USB 端口 | USB 主控端口位于前面板上，支持 USB 閃存驅動器 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge 打印機的連接 | ||||||
| GPIB | 可選 | ||||||
泰克Tektronix TDS2000C數字存儲示波器技術資料 http://www.testeb.com/download/201504/Tektronix-TDS2000C.pdf
Tektronix TDS2014C 100M數字示波器隨附：用戶手冊、TPP0101：每個通道用于 TDS2001C/TDS2002C/TDS2004C 的 100MHz 無源探針，TPP0201：每個通道用于 TDS2012C/TDS2014C/TDS2022C 的 200MHz 無源探針， National Instrument 的 LabVIEW SignalExpress™ TE 限量版和 Tektronix OpenChoice® 軟件。
