深圳安捷倫是德科技Keysight 33220A 函數信號發生器價格與型號參數
- 型號 類型 33220A函數信號發生器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Keysight是德科技安捷倫33220A函數任意波形發生器可生成純凈和低失真的正弦波，及20MHz方波和200kHz的線性斜波，可靈活設置和產生脈沖、斜波、三角波、噪聲和直流波形。

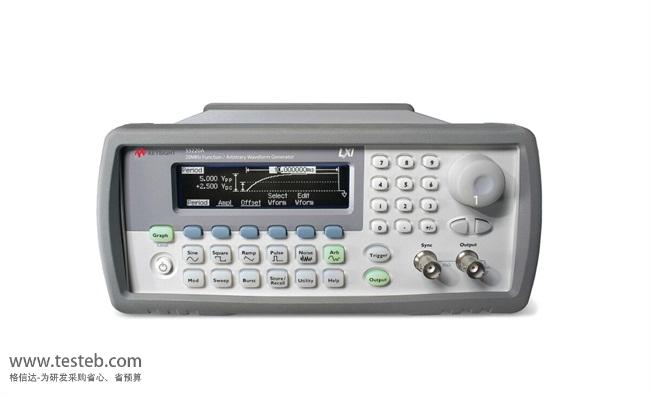

33220A 函數信號發生器圖片

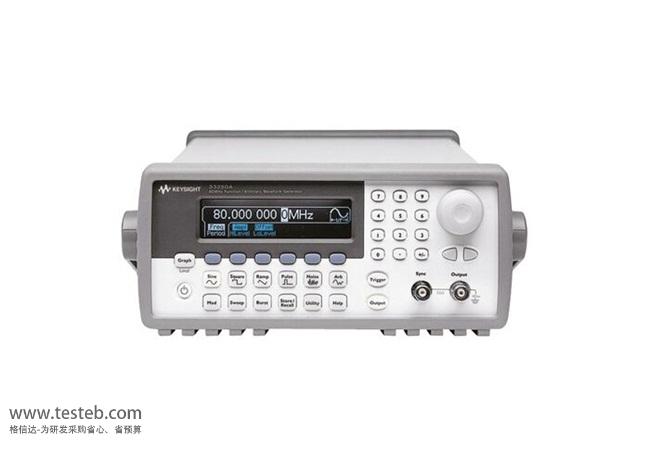

Keysight 33220A函數任意波形信號發生器
美國Keysight Agilent 33220A信號發生器用直接數字 合成DDS技術建立穩定、精確的輸出信號，可生成 純凈和低失真的正弦波。也可為您提供具有快上升和下 降時間的20MHz 方波，以及達200kHz 的線性斜波。是德科技33220A函數任意波形發生器有14bit 分辨率 和50MSa/s 采樣率，可以靈活地建立所需波形的性，能產生達5MHz的可變沿時間脈沖。由于有 可變周期、脈沖寬度和幅度，因此安捷倫信號發生器33220A是靈活設置 和產生各種應用的脈沖信號的理想設備，可在非易失存儲器中保存4個波形。
KEYSIGHT是德科技安捷倫33220A信號發生器特點
20 MHz 正弦波和方波，脈沖、斜波、三角波、噪聲和直流波形
14-bit, 50 MSa/s, 64 K 點任意波形
AM, FM, PM, FSK, PWM 調制類型
線性和對數掃描及突波工作模式
33220A任意波形信號發生器幅度范圍為10 mVpp 至10 Vpp
33220A函數/任意波形發生器將于2016年12月1日停產，替代產品是33500系列波形發生器
是德科技Keysight 33220A函數/任意波形信號發生器規格參數
| 波形類型 | |
| 標準 | 正弦波，方波，斜波，三角波，脈沖，噪聲，直流 |
| 內置任意波形 | 指數上升，指數下降，負斜波，Sin(x)/x，心律波 |
| Keysight是德科技33220A信號發生器波形特性 | |
| 正弦波 | |
| 頻率范圍 | 1μHz 至 20MHz |
| 幅度平坦度 |
< 100kHz 0.1dB 100kHz - 5MHz 0.15dB 5MHz - 20MHz 0.3dB |
| 諧波失真 |
< 1Vpp ≥ 1Vpp DC - 20kHz： -70dBc -70dBc 20kHz - 100kHz： -65dBc -60dBc 100kHz - 1MHz： -50dBc -45dBc 1MHz - 20MHz： -40dBc -35dBc |
| 方波 | |
| 頻率范圍 | 1µHz - 20MHz |
| 上升 / 下降時間 | < 13ns |
| 過沖 | < 2% |
| 可變占空比 |
20% - 80%（至10MHz） 40% - 60%（至20MHz） |
| 斜波，三角波 | |
| 頻率范圍 | 1μHz - 200kHz |
| 線性度 | <0.1% 峰輸出 |
| 可變對稱性 | 0.0% - 100.0% |
| 脈沖 | |
| 頻率范圍 | 500μHz - 5MHz |
| 脈沖寬度 | 20ns 最小，（周期≤ 10s） 10ns 分辨率 |
| 噪聲 | |
| 帶寬 | 10MHz，典型值 |
| 任意波形 | |
| 頻率范圍 | 1μHz - 6MHz |
| 波形長度 | 2 - 64K 點 |
| 幅度分辨率 | 14bit（包括符號） |
| 采樣率 | 50MSa/s |
| 最小上升/ 下降時間 | 35ns，典型值 |
| 線性度 | < 0.1% 峰輸出 |
| 穩定時間 | < 250ns 至0.5% 終值 |
| 抖動（RMS） | 6ns ＋ 30ppm |
| 非易失存儲器 | 4 個波形 |
| 接口 | USB, GPIB, LAN 均為標準配置 |
| 保修期 | 1 年 |
安捷倫33220a信號發生器說明書http://www.testeb.com/download/201608/Keysight_33220A.pdf
