深圳日置HIOKI 3561-01 電池內阻測試儀價格與型號參數
- 型號 類型 3561-01電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書
-
功能參數簡介：日本HIOKI日置3561-01電池測試儀用于手機、筆記本電腦等小型鋰電池的出貨及驗收檢測，能夠同時高速檢查內部電阻(IR)和電壓(OCV)，量程分辨率300mΩ/10μΩ、20V/0.1mV，配置GPIB通訊接口可用于高速系統測試生產線中，獨立判斷內阻和電壓及輸出結果。

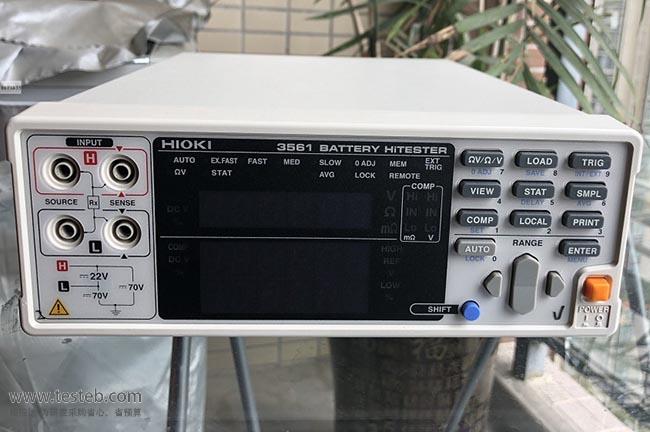

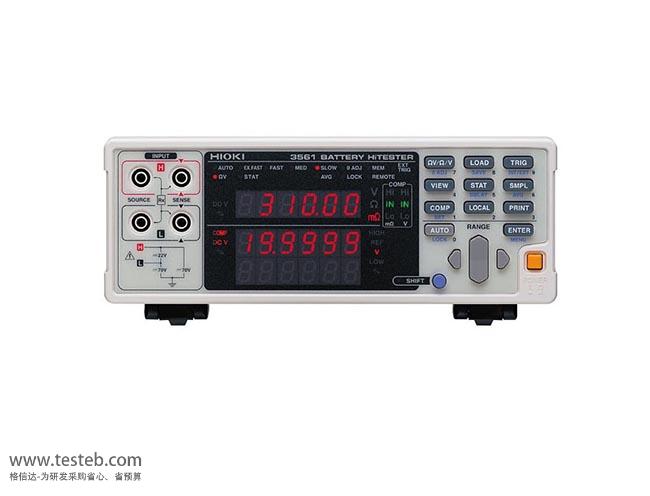

3561-01 電池內阻測試儀圖片
日置HIOKI 3561-01電池測試儀帶GPIB接口內阻電壓測量
日置電池測試儀HIOKI 3561可同時測量阻抗及電壓，用300mΩ/3Ω量程能夠達到10ms的高速檢查，提高了小型單元量產檢查的效率，電壓量程19.9999V，測量精度0.01%rdg，最適用于單體電池檢查、小型充電鋰離子電池的出貨/驗收。具有比較器判斷功能，可保存和讀取126條測量條件，也可選擇通過外部控制保存的條件。HIOKI 3561-01內阻測試儀帶有GPIB通訊接口，可集成到高速系統測試生產線中，同時高速檢查內部電阻(IR)和電壓(OCV)。
日本日置HIOKI 3561-01電池測試儀測量對象和用途
電壓測量量程：20V，阻抗測量量程：300mΩ/3Ω
適用于手機/便攜式電子產品等的小型鋰電池/二次電池組的高速量產檢查
適用于小型元器件的高速量產檢查
日置3561-01電池測試儀配有GP-IB 接口及標配RS-232C通訊接口，可集成在自動化設備系統中
10ms的高速檢查，提高了小型單元量產檢查的效率
高速測量小型元件，阻抗+電壓同時測量10ms以內完成
日置3561內阻儀具有針對品質管理的運算功能，可根據電池種類輸入合格判斷標準值，分別通過比較器獨立判斷電阻和電壓，判斷結果畫面顯示、蜂鳴報警或通過EXT I/O接口輸出至外部。
日置HIOKI 3561-01內阻測試儀規格參數
| 量程 |
電阻：310.00mΩ / 3.1000Ω，分辨率10μΩ / 100μΩ，測試電流10mA / 1mA 電壓： 20V，最大顯示值±19.9999V，分辨率0.1mV |
||||||||||||||||||||
| 精度 |
電阻：±0.5% rdg. ±5dgt. 電壓：±0.015% rdg. ±3dgt. |
||||||||||||||||||||
| 測量電流頻率 | 1kHz ±0.2Hz | ||||||||||||||||||||
| 開路端子電壓 | 7V 蜂值 | ||||||||||||||||||||
| 最大輸入電壓 | 最大測量電壓：DC ±22V，對地間最大額定電壓：DC±70V | ||||||||||||||||||||
| 電源及功率 | AC100V~240V( 自動切換)，50/60Hz，30VA | ||||||||||||||||||||
| 額定及阻抗 | 額定輸入電壓DC±22V，對地間最大額定電壓DC±70V，輸入阻抗約1MΩ | ||||||||||||||||||||
| 絕緣耐力 | 電源端口]-[ 保護接地、接口、測量端口] 之間 AC 1.69kV、15s、最大允許電流10mA | ||||||||||||||||||||

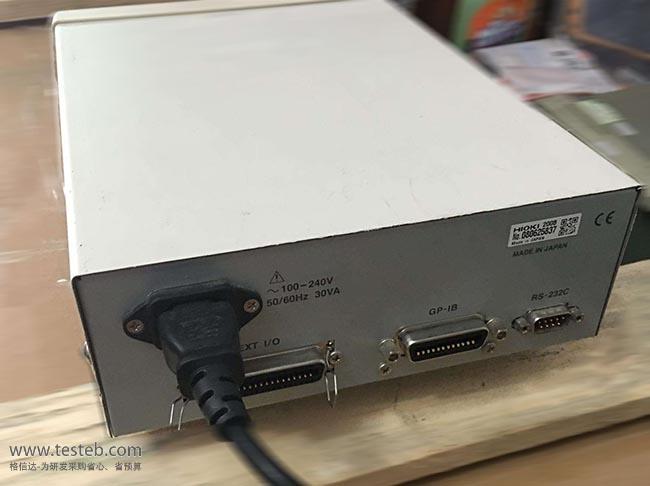

| 通訊接口 | EXT I/O輸入輸出、RS232C連接線、打印機（RS-232C）、GPIB通訊接口 | ||||||||||||||||||||
| 采樣時間 |
|
||||||||||||||||||||
| 測量值存儲 | 最多400 個 | ||||||||||||||||||||
| 運算功能 |
總數據、有效數據數、最大值、最小值、平均值、 標準偏差、主標準偏差、Cp、CpK( 工程能力指標)， 其它功能：過量程顯示、測量異常檢查、自我校準、比較、鎖鍵 |
||||||||||||||||||||
| 尺寸重量 | 約215W×80H×295Dmm，重約2.4kg |
日置電池測試儀規格說明書http://www.testeb.com/download/201810/HIOKI_BT3562-01_BT3563_3561.pdf
HIOKI電池測試儀及測試線訂貨型號
日置BT3563、BT3563-01(帶GP-IB、模擬輸出)
BT3562、BT3562-01內阻儀(帶GP-IB、模擬輸出)
3561、3561-01（帶GPIB接口）
以上標準配置僅包含主機、電源線，測試線為非標配產品，請另外購買探頭選件
僅3561內阻儀適用的測試線：夾型測試線9452、針型測試線9455（超精密）
測試線(用于60V以下的電池測量，適用BT3563、BT3562、3561)
夾型測試線L2107、夾型測試線9287-10、4端子測試線9453、大直徑夾型測試線9467
用于小型二次電池等微小面積端口的探頭9770、9771針型測試線
針型測試線9770：針對小電極的測量φ1.8mm 的1軸伸縮
針型測試線9771：針對基板上小孔和微小對象測量，0.2mm 平行 測量的針型
GPIB連接線9151-02，長度2米
