深圳恩瑞Erem 500103A 元件引腳成形鉗價格與型號參數
- 型號 類型 500103A元件引腳成形鉗
- 制造商 品牌 恩瑞Erem
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：恩瑞Erem 500103A引腳成形鉗用于將TO220扁平引腳元件、連接器、功率消耗晶體管、可控硅的連接部位彎折成一定90度直角，可整形15mm寬度3~5個引腳，堅固耐用。

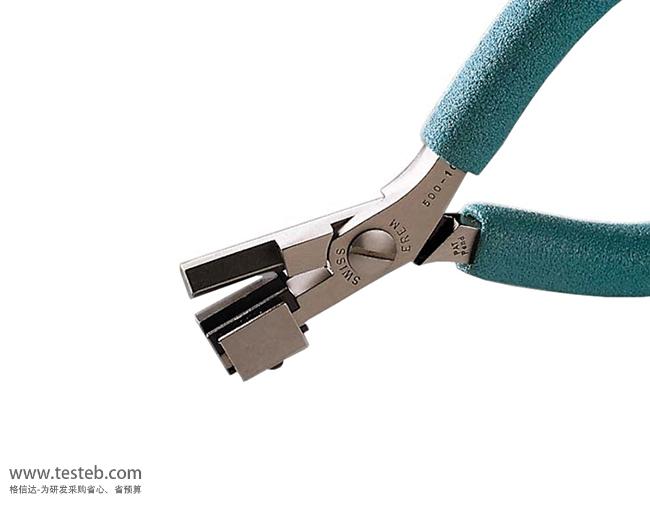

500103A 元件引腳成形鉗圖片
瑞士Erem 500103A成型鉗TO220可控硅管腳折直角
瑞士Erem恩瑞專業生產精密鑷子、剪鉗、成形鉗等高端手工具，滿足特殊工業應用，每個工具獨自研磨打造，符合瑞士Swiss Made品質的要求。Erem成形鉗工具用于元件連接部位的安全彎折、成形和準備，可將電阻、電容、二極管引腳彎折成C型、K型、直角等形狀，也可處理扁平直插電路引腳器件如TO系列元件和DIP元件，整形、校直、剪切，拔取芯片等。恩瑞EREM工具精密度和質量享有盛譽，結合易用性與操作舒適性，成為全球制造工藝的理想工具
恩瑞EREM 500103A成型鉗特點
用于MOSFET集成元件和功率消耗晶體管等有源元件、主動元件引腳整形，安全彎折、成形
扁平元件TO系列TO126、TO218、TO220引腳彎折90度直角成型
可處理NMOS、PMOS元件15mm寬度，3~5個引腳一次成形打彎
瑞士Erem 500103A成型鉗采用高級工具鋼材質制造，堅固耐用
長度120mm，重量85g，啞光表面，靜電防護
瑞士EREM引腳成形鉗型號規格表
| 型號 | 彎角類型 | 適用元件 | 成型規格 | 備注 |
| 554E成型鉗 | U形成型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑2mm | 無源元件連接區域，U形 |
| 554A折彎鉗 | U形 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.5mm | 無源元件連接區域，U形，縱向成形 |
| 554TX | U型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.2mm | 適用于固定組件，在一次操作中即可實現兩個彎頭的成形 |
| 50788 | U形弧 | 二極管、電阻、電容 | 距元件3mm，U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
| 50789Z成型鉗 | K型鉗 | 二極管、電阻、電容 | 距元件2mm，外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
| 500103A成形鉗 | 90度 | 集成元件、扁平元件和晶體管 | 距元件3~12mm，引腳寬度最大15mm | 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度 |
| 500210E | 90度折彎 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm，引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
| 500104A成型鉗 | 90度折角 | T0126/T0218、T0220元件等 | 距元件3.8~15mm，中心引腳比邊緣長2.54mm | 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角 |
| 80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm，最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
| 809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳 |
| 505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳，元件寬度300mm | 505BGC：28mm、寬300mm，505BG：28mm、寬600mm |
| 808G | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm，防靜電 | 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳 |
| 670EE剪鉗 | 引腳剪切 | IC和SMD元件 | 齊平切口 | 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距 |
| 593AE尖口鉗 | 引腳剪鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳，高密度板的解決方案 |
| 530E定長剪鉗 |
引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。 可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm |
|||

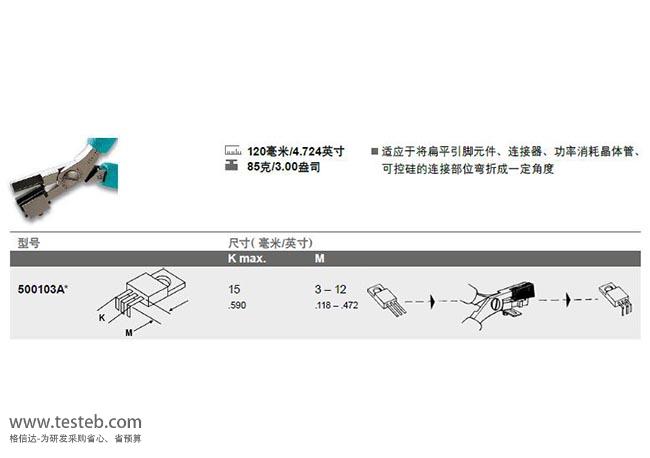

恩瑞Erem成型鉗尺寸規格文檔http://www.testeb.com/download/201707/Erem_500103A_500104A.pdf
瑞士Erem代理商深圳市格信達科技授權代理銷售原裝進口瑞士EREM鑷子和EREM鉗子、斜口鉗剪鉗、成形鉗、真空吸筆、工具箱套件，用于高端電子、航空航天、醫療器械制造等行業，提供優惠的價格和快速的交貨期，歡迎來電或郵件咨詢。
