深圳恩瑞Erem 500210E 元件引腳成形鉗價格與型號參數
- 型號 類型 500210E元件引腳成形鉗
- 制造商 品牌 恩瑞Erem
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：瑞士Erem 500210E成型鉗用于把TO220元件、T0247、二極管和機械零件連接引腳彎折90度，配備便于調節的可更換剪切刀口，人體工程學設計防靜電手柄。

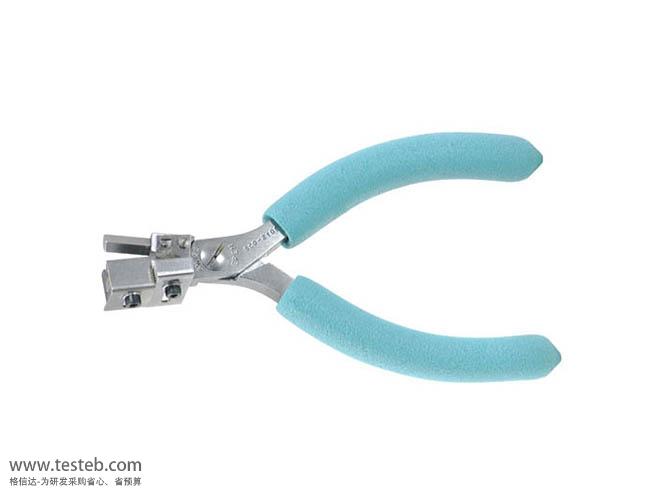

500210E 元件引腳成形鉗圖片
瑞士EREM 500210E元件引腳成型鉗90度彎折
原裝進口瑞士EREM 500-210E成形鉗用于有源元件的高精度成型，高等級工具鋼材質，可對元件引腳安全彎折、成形和剪切，適用于TO元件、二極管和機械零件。恩瑞Erem 500219E成型鉗長度120mm，重量僅為85g，配有便于調節的可更換剪切刀口。
EREM有源元件引腳成型鉗規格特點
用于元件引腳完全折彎、成形和剪切
適用于集成元件、晶體管、連接器定型彎折
500103A成型鉗適用扁平引腳元件、連接器、可控硅、晶體管引腳
500104A高精度成型鉗用于彎折T0126、T0218、T0220元件引腳，90度直角成型
500102E成型鉗適用于TO系列元件、二極管和機械零件彎折及剪切
Erem成型鉗采用高等級工具鋼材質，啞光表面，人體工程學設計防靜電手柄
引腳成形規格圖片說明書http://www.testeb.com/download/201610/EREM_500210E_500104A.pdf
瑞士EREM高精度成型鉗選型規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 備注 |
| 554E成型鉗 | U形成型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑2mm | 無源元件連接區域，U形 |
| 554A折彎鉗 | U形 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.5mm | 無源元件連接區域，U形，縱向成形 |
| 554TX | U型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.2mm | 適用于固定組件，在一次操作中即可實現兩個彎頭的成形 |
| 50788 | U形弧 | 二極管、電阻、電容 | 距元件3mm，U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
| 50789Z | 90度成型鉗 | 二極管、電阻、電容 | 距元件2mm，外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
| 500103A | 90度成型鉗 | 集成元件、扁平元件和晶體管 | 距元件3~12mm，引腳寬度最大15mm | 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度 |
| 500210E | 90度折彎 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm，引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
| 500104A | 90度折角 | T0126/T0218、T0220元件等 | 距元件3.8~15mm，中心引腳比邊緣長2.54mm | 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角 |
| 80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm，最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
| 809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳 |
| 505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳，元件寬度300mm | 505BGC：28mm、寬300mm，505BG：28mm、寬600mm |
| 808G | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm，防靜電 | 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳 |
| 670EP剪鉗 | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距 |
| 593AE | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳，高密度板的解決方案 |
| 530E引腳剪鉗 |
引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。 可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm |
|||
