深圳恩瑞Erem 505BGC 元件引腳成形鉗價格與型號參數
- 型號 類型 505BGC元件引腳成形鉗
- 制造商 品牌 恩瑞Erem
- PDF規格說明書
-

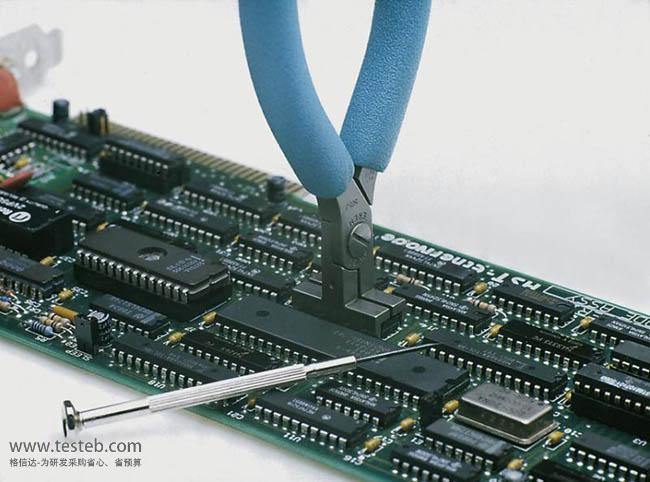

功能參數簡介：瑞士Erem 505BGC起拔鉗用于插入拔取IC芯片，夾頭長度36mm，適用于寬度7.6mm、28針腳的插件夾取安裝插入PCB線路板或者拔除，另有505C鉗頭長度20mm、808G引腳校直鉗等工具。

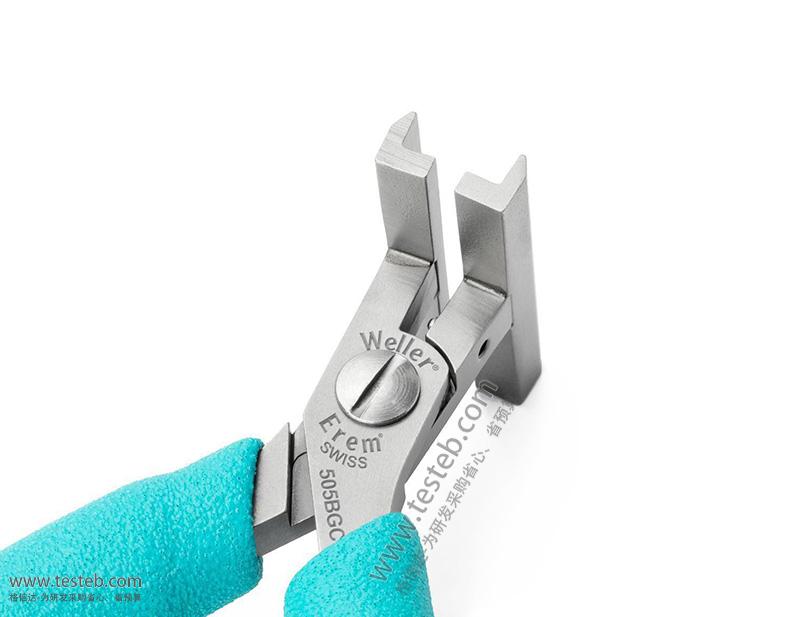

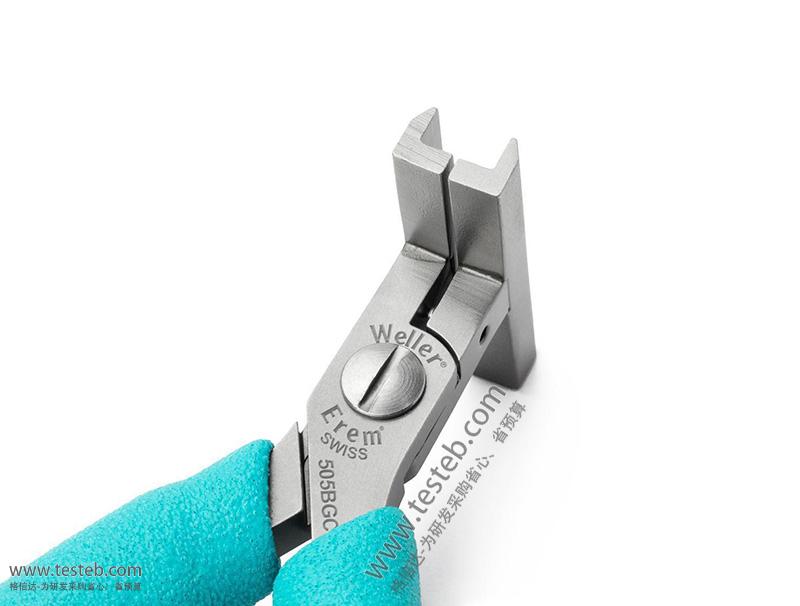

505BGC 元件引腳成形鉗圖片
瑞士Erem by Weller 505BGC起拔鉗36mmIC元件28針腳夾取插拔防靜電
瑞士Erem by Weller IC和SMD工具鉗
505C IC芯片夾鉗：用于插入拔取芯片，夾頭長20mm適用元件規格14-16針腳、寬度7.6mm
505BGC起拔鉗：用于插入拔取芯片，夾頭長度36mm適用28針腳、寬度7.6mm插件元件
505BG插拔鉗：用于插入拔取芯片，夾頭長度36mm適用規格28針腳、寬度15mm元件
808G校直鉗：校直DIL/DIP插板元件IC引腳，可一次處理16個引腳
670EP剪鉗：高精度尖口鉗，平齊剪切SMD引腳，最小可處理0.25mm針腳，操作節距可小于0.05“
593AE剪鉗：高精度尖嘴鉗，齊平剪切，可直接在元件上剪切DIL引腳，實用返修工具，高密度板操作
瑞士EREM元器件工具鉗子規格說明書http://www.testeb.com/download/201610/Erem_505C_808G.pdf
Weller-Erem元件引腳折彎成型鉗型號規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 備注 |
| 554E成型鉗 | K形成型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑2mm | 無源元件連接區域，U形 |
| 554A折彎鉗 | 打K鉗 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.5mm | 無源元件連接區域，U形，縱向成形 |
| 554TX | U型弧 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.2mm | 適用于固定組件，在一次操作中即可實現兩個彎頭的成形 |
| 50788 | U形 | 二極管、電阻、電容 | 距元件3mm，U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
| 50789Z | 90度成型鉗 | 二極管、電阻、電容 | 距元件2mm，外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
| 500103A成型鉗 | TO220元件折直角 | 集成元件和功率消耗晶體管 | 距元件3~12mm，引腳寬度最大15mm | 將扁平引腳元件、連接器、功率消耗晶體管、可控硅TO220三極管、TO247引腳折彎90度直角 |
| 500210E | 90度折彎 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm，引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
| 500104A | 三極管成型折彎 | T0126/T0218、T0220元件等 | 距元件3.8~15mm，中心引腳比邊緣長2.54mm | 適應于彎折TO126、T0218、T0220、TO247元件引腳折彎90度直角且中間腳比兩邊前踢突出2.54mm |
| 80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm，最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
| 809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳 |
| 505BGC起拔鉗 | 插入和拔取 | IC和SMD元件 | 28針腳 元件寬度7.6mm，長度36mm |
505C夾鉗：14-16針腳、寬7.6mm、長度20mm元件 505BG：28針腳、寬15mm、長36mm |
| 808G校直鉗 | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm，防靜電 | 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳 |
| 670EP剪鉗 | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距 |
| 593AE | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳，高密度板的解決方案 |
| 定長剪切鉗 |
引腳留固定長度530E06、530E08、530E10定長剪鉗、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。 530E15A定長剪鉗可調保留長度：1.2~6mm可調，剪徑1.2mm；573EB可調定長剪鉗：0~5mm留長，剪徑0.8mm |
|||
