深圳ABB ACS510 變頻器價格與型號參數

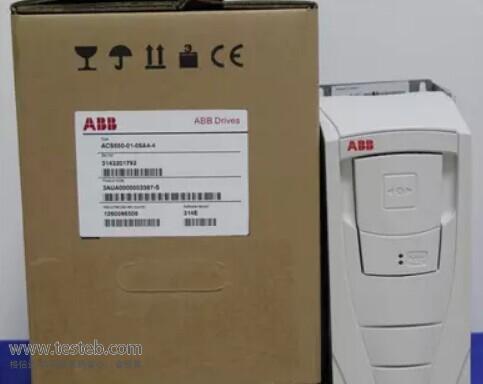

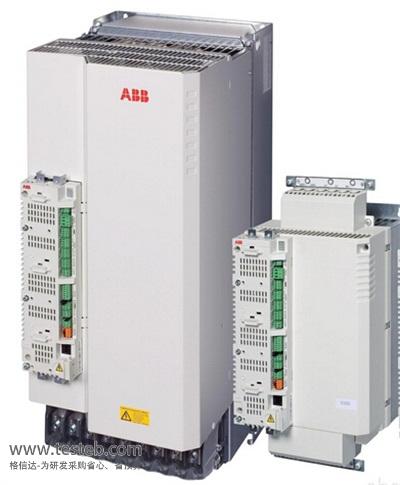

ACS510 變頻器圖片
ABB變頻器ACS510系列,ACS510-01-038A-4低壓交流傳動變頻器
ACS510系列變頻器是ABB傳動公司于2005年7月份推出的一款杰出的低壓傳動產品。它采用的是標量型（V/F)的控制方式，功率泛圍為（1.1-110KW），完美匹配風機泵類及大多數輕載類(如恒轉矩機械類負載）設備。ACS510 還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水、冷卻風機、地鐵和隧道通風機等等。
ACS510-01-038A-4變頻器可選配件
ABB濾波器：輸入端內置，消除磁干擾，輸入端濾波器不再另。
操作面板：支持熱插拔，可以一個變頻器配一個面板，也可以多個變頻器配一個面板。面板主要用于設定電
機轉速的目標值、或者是PID回路的目標值， 可以帶2路PID回路。
電抗器：電纜距離決定是否配備電抗器，接于變頻器輸出端，ABB550、800系列產品會用到。一般樣冊參數表上有各種型號的最大線長，一般來說100M以內不考慮配電抗器。
編碼器：ABB變頻器有編碼器接收卡，可以單獨訂購，獨立的編碼器可以套在電機軸上使用，也可以直接連接PLC。
面板延長線：普通的網線就行，ABB自帶的3米線會比較貴，該線用于把面板拉至柜門上。
ABB變頻器ACS510系列變頻器型號說明
ABB變頻器ACS510-01選型表
當電機電纜長于額定長度時要使用du/dt 濾波器，這樣電機電纜通?？梢赃_(dá)到標準長度的1.5 倍。
| 型號代碼 | 外形尺寸 |
ACS510 額定電流I2N A |
型號代碼1) | 額定電流I A |
最大電纜長度 不帶濾波器 2) |
最大電纜長度 帶濾波器 |
|---|---|---|---|---|---|---|
| UN = 380 - 480 V (380， 400， 415， 440， 460， 480 V) | ||||||
| ACS510-01-03A3-4 | R1 | 3.3 | NOCH-0016-6X | 19 | 100 | 150 |
| ACS510-01-04A1-4 | R1 | 4.1 | NOCH-0016-6X | 19 | 100 | 150 |
| ACS510-01-05A6-4 | R1 | 5.6 | NOCH-0016-6X | 19 | 100 | 150 |
| ACS510-01-07A2-4 | R1 | 7.2 | NOCH-0016-6X | 19 | 100 | 150 |
| ACS510-01-09A4-4 | R1 | 9.4 | NOCH-0016-6X | 19 | 100 | 150 |
| ACS510-01-012A-4 | R1 | 11.9 | NOCH-0016-6X | 19 | 100 | 150 |
| ACS510-01-017A-4 | R2 | 17 | NOCH-0016-6X | 19 | 200 | 250 |
| ACS510-01-025A-4 | R2 | 25 | NOCH-0030-6X | 41 | 200 | 250 |
| ACS510-01-031A-4 | R3 | 31 | NOCH-0030-6X | 41 | 200 | 250 |
| ACS510-01-038A-4 | R3 | 38 | NOCH-0030-6X | 41 | 200 | 250 |
| ACS510-01-046A-4 | R3 | 46 | NOCH-0070-6X | 112 | 200 | 300 |
| ACS510-01-060A-4 | R4 | 60 | NOCH-0070-6X | 112 | 200 | 300 |
| ACS510-01-072A-4 | R4 | 72 | NOCH-0070-6X | 112 | 200 | 300 |
| ACS510-01-088A-4 | R4 | 88 | NOCH-0070-6X | 112 | 200 | 300 |
| ACS510-01-125A-4 | R5 | 125 | NOCH-0120-6X | 157 | 300 | 300 |
| ACS510-01-157A-4 | R6 | 157 | FOCH-0260-70 | 289 | 300 | 300 |
| ACS510-01-180A-4 | R6 | 180 | FOCH-0260-70 | 289 | 300 | 300 |
| ACS510-01-195A-4 | R6 | 205 | FOCH-0260-70 | 289 | 300 | 300 |
| ACS510-01-246A-4 | R6 | 245 | FOCH-0260-70 | 289 | 300 | 300 |
1) du/dt濾波器型號的最后一個數字表示防護等級；注意X 代表 2 = IP22 或 5 =IP54， 0 = IP00
2) 電纜長度取決于4 kHz 的開關頻率，電纜長度m
3) 使用的帶濾波器的最小開關頻率為4 kHz
