深圳泰克Tektronix ADA400A 電壓探頭/高壓探頭價格與型號參數
- 型號 類型 ADA400A電壓探頭/高壓探頭
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：泰克Tektronix ADA400A有源差分前置放大器10μV的/分區靈敏度，通常直流100分貝至10千赫的CMRR，應用于力學分析、音頻設計、生物醫學研究及醫療設備。

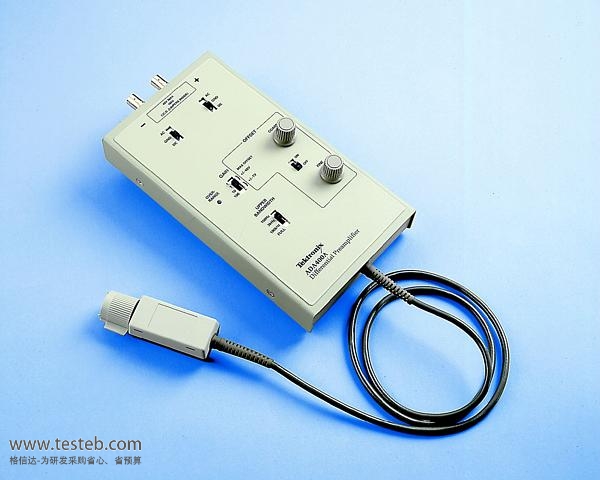

ADA400A 電壓探頭/高壓探頭圖片
泰克ADA400A差分探頭
ADA400A 差分前置放大器探頭電源與 TEKPROBE™ BNC 集成，可以用示波器直接測量幅度非常低的未接地電壓和信號。兩個輸入的高阻抗使得無需在 DUT 中添加額外的接地點，從而避免了循環電流對測量或電路造成影響。ADA400A 直接由 TDS400、TDS500、TDS600、TDS700、TDS5000、TDS7000 (TEKPROBE)、TDS7000 (TekConnect) w/ TCA-1MEG 系列示波器供電。還可由 1103 探頭電源供電。
高增益和極高的共模抑制使得泰克ADA400A探頭即使在高噪聲環境下，也能提供低至 5 μV 的有用電壓測量?？蛇x的帶寬限制減少了數字邏輯、開關電源和線路頻率源的常模噪聲?？烧{(diào)差分偏置使用戶可以在測試設置中對橋接平衡和電流電勢進行歸零?？稍趦蓚€最高增益范圍內選擇“無限阻抗”模式，從而實現高源阻抗信號的精確測量。
泰克差分探頭 - 低壓高速差分探測系列型號參數價格
| 型號 | 衰減 | 帶寬 | 輸入阻抗 | 最大電壓 | 報價 |
|---|---|---|---|---|---|
| ADA400A | - | ≥1 MHz | 1 MΩ | - | $ 2，380 |
| P6246 | 1X、10X | 400 MHz | 200 k? / <1 pF | ±25 V (DC + pk AC) | $ 4，360 |
| TDP1500 | 1X / 10X | ≥1.5 GHz | 200 k? / ≤1 pF | ±25 V (DC + pk AC) | $ 4，820 |
| P6247 | 1X、10X | 1.0 GHz | 200 k? / <1 pF | ±25 V (DC + pk AC) | $ 6，160 |
| TDP3500 | 5X | ≥3.5 GHz | 100 k? / ≤0.3 pF | ±15 V (DC + pk AC) | $ 6，660 |
| P7504 | 5X / 12.5X | >4 GHz | 100 k? | ±15 V (DC + pk AC) | $ 7，450 |
| P6248 | 1X、10X | 1.5 GHz | 200 k? / <1 pF | ±25 V (DC + pk AC) | $ 7，610 |
| P7506 | 5X / 12.5X | >6 GHz | 100 k? | ±15 V (DC + pk AC) | $ 8，560 |
| P6330 | 5X | 3.5 GHz | 100 k? | ±15 V (DC + pk AC) | $ 8，660 |
| P7330 | 5X | 3.5 GHz | 100 k? | ±15 V (DC + pk AC) | $ 9，260 |
| P7313SMA | 2.5X / 12.5X | >13.0 GHz | 100 ? | ±5 V (DC + pk AC) | $ 9，990 |
| P7340A | 5X / 25X | >4 GHz | 100 k? | ±15 V (DC + pk AC) | $ 10，000 |
| P7508 | 5X / 12.5X | >8 GHz | 100 k? | ±15 V (DC + pk AC) | $ 11，200 |
| P7360A | 5X / 25X | >6 GHz | 100 k? | ±15 V (DC + pk AC) | $ 11，800 |
| P7380A | 5X / 25X | >8 GHz | 100 k? | ±15 V (DC + pk AC) | $ 12，800 |
| P7513A | 5X / 12.5X | >13 GHz | 100 k? | ±15 V (DC + pk AC) | $ 14，000 |
| P7313 | 5X / 25X | >12.5 GHz | 100 k? | ±15 V (DC + pk AC) | $ 15，700 |
| P7516 | 5X / 12.5X | >16 GHz | 100 k? | ±15 V (DC + pk AC) | $ 20，600 |
| P7520A | 5X / 12.5X | >20 GHz | 100 k? | ±15 V (DC + pk AC) | $ 23，700 |
| P7625 | 0.25/0.5/1/2/4 (coax)， 1.25/2.5/5/10/20 (P76TA) | >25 GHz | 50 Ω / 225 Ω | ±5 V (DC + pk AC) | $ 23，700 |
| P7630 | 0.25/0.5/04-1-2（同軸），1.25/2.5/20-5-10 (P76TA) | >30 GHz | 50 Ω / 225 Ω | ±5 V (DC + pk AC) | $ 27，100 |
| P7633 | 0.25/0.5/1/2/4 (coax)， 1.25/2.5/5/10/20 (P76TA) | >33 GHz | 50 Ω / 225 Ω | ±5 V (DC + pk AC) | $ 30，700 |
| P7350 | 6.25X | 5.0 GHz | 100 k? | ±15 V (DC + pk AC) |
