深圳固緯GWINSTEK AFG-2005 函數信號發生器價格與型號參數
- 型號 類型 AFG-2005函數信號發生器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：臺灣固緯AFG2005任意波形信號發生器AFG-2005信號源0.1Hz~5MHz全數字合成信號，0.1Hz分辨率，具有USB Device接口，用于遠程控制和波形編輯。

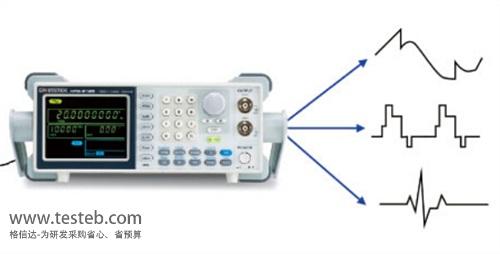

AFG-2005 函數信號發生器圖片
固緯AFG-2005信號發生器4K長度任意波形發生器
AFG-2005任意波形信號發生器是一臺以DDS技術為基礎，涵蓋正弦波、方波、三角波、噪聲波以及5MSa/s采樣率的任意波形。0.1Hz的分辨率和1%~99%的方波(脈沖波)可調占空比功能，極大的擴展了它的應用范圍。固緯AFG-2005信號發生器全數字化按鍵設計改善了傳統信號發生器設置的不確定性，顯著增加了波形輸出的精度。3.5’’的LCD屏幕，方便用戶在調整過程中觀察到參數的改變。
固緯信號發生器AFG-2005及相關型號技術規格
| 固緯信號發生器型號 | AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | |
| 波形 | 正弦波/方波/三角波 | ||||||
| 任意波功能 | 采樣率 | 20MSa/s | |||||
| 重建率 | 10MHz | ||||||
| 記錄長度 | 4k點 | ||||||
| 垂直分辨率 | 10位 | ||||||
|
頻率 特性 |
范圍-正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/鋸齒波 | 1MHz | ||||||
| 分辨率 | 0.1Hz | ||||||
| 穩定度 | ±20ppm | ||||||
| 老化率 | ±1ppm/year | ||||||
| 誤差容忍 | ＜10mHz | ||||||
|
輸出 特性 |
幅值 范圍 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路) | |||||
| ≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路) | |||||||
| 精確度 | 設定值的±1%±1mVpp；(1kHz， ＞10mVpp) | ||||||
| 分辨率 | 1mV或3位 | ||||||
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz； | ||||||
| ±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | |||||||
| 單位 | Vpp，Vrms，dBm | ||||||
| 直流偏移范圍 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路) | ||||||
| 精確度 | 設定值的1%+2mV+幅值的0.5% | ||||||
| 波形輸出阻抗 | 50Ω典型值(固定)；＞10MΩ(輸出關閉) | ||||||
| 保護 | 短路保護；過載繼電器自動禁止輸出 | ||||||
| SYNC輸出 準位 | TTL-compatible into＞1kΩ | ||||||
| 阻抗 | 50Ω正常值 | ||||||
| 上升/下降時間 | ≤25ns | ||||||
|
正弦波 特性 |
諧波失真 | -55dBc DC～1MHz， Ampl＞1Vpp；45dBc 1MHz~5MHz， Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp | |||||
|
方波 特性 |
上升/下降時間 | 最大輸出時，≤25ns(接50Ω負載) | |||||
| 過激信號 | ＜5% | ||||||
| 不對稱性 | 周期的1%+1ns | ||||||
| 可調占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率) | ||||||
AFG-2000系列任意波形信號發生器附件：GTL-101×1，說明書×1，電源線×1
