深圳國產工廠品牌 AT-100A 熱剝器熱剝鉗價格與型號參數
- 型號 類型 AT-100A熱剝器熱剝鉗
- 制造商 品牌 國產工廠品牌
- PDF規格說明書
-
功能參數簡介：AT-100A電熱剝器設計精良，100A細線刀頭手柄鉗子帶有小孔槽口，適用于AWG 36/32/30/28/26/24號線規，即直徑0.15mm至0.61mm的特細線材，可熱剝除不同絕緣層材料的導線，不損傷、不燒焦、不粘連導線，為軍工企業和電子行業的優良選擇，可作為美國MEISEI進口替代品，性價比高，交貨快、售后方便。

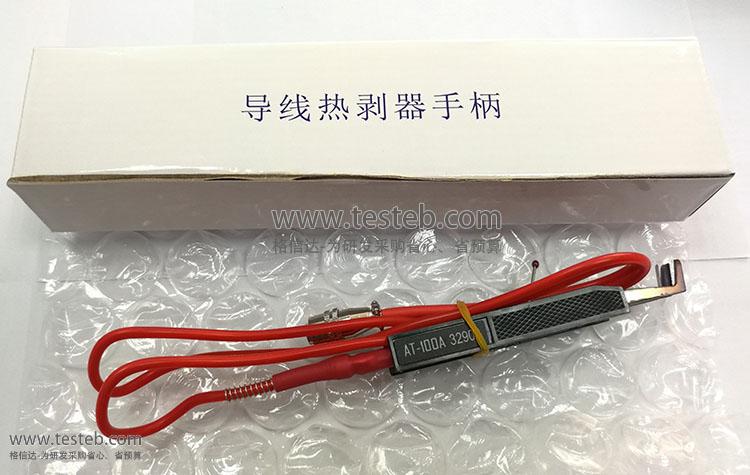

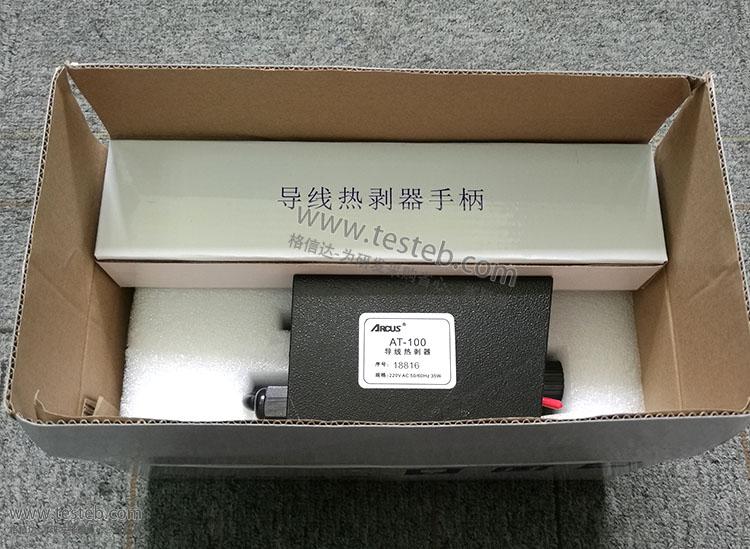

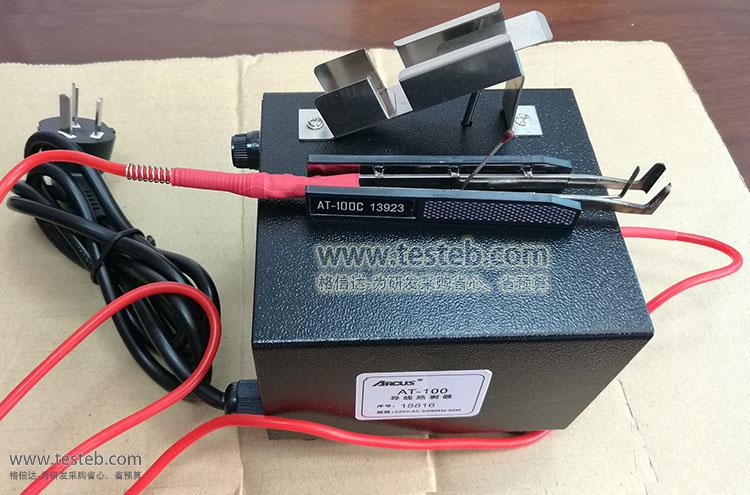

AT-100A 熱剝器熱剝鉗圖片
國產AT-100A導線熱剝器0.15mm~0.6mm槽孔特細導線精密無損剝皮
AT-100A導線熱剝器和美國MSEISEI熱剝器采用相同的工作原理和造型，具有同樣的可靠性和精度，可作為進口替代品，性價比高，交貨快速，售后維修方便。AT-100主機功率35W，小巧簡潔，設有熱剝器溫度控制鈕和“HI/LO”輸出插口，可調溫度范圍130℃-780℃，能在短時間內升溫到用戶設定的溫度，滿足低溫及高溫線剝皮需求。剝線手柄鉗子設計精良，適用于熱剝不同絕緣層材料的導線，內置發熱絲使刀頭的熱效率大大提升且功耗較低，且抗高溫、抗氧化、耐磨損。AT-100A熱剝器快速無損剝皮，適用于AWG36-24號線規即直徑0.15mm至0.61mm的特細線材，不損傷、不燒焦、不粘連導線，手柄內置剝線長度控制器方便統一規格，可以完全滿足您的生產工藝要求，為軍工企業和電子生產企業的優良選擇。
國產導線熱剝器與美國MEISEI替代型號對比表格
| 國產型號 | 美國MEISEI | 適用范圍 |
|
AT-100A套裝 100A手柄鉗子 |
M10-4A套裝 MOD 4A手柄 |
細線剝皮，AWG 36/32/30/28/26/24號線規，直徑0.15mm/0.24/0.30/0.38/0.48/0.61mm槽口 |
|
AT-100B套裝 100B手柄鉗子 |
M10-4B套裝 MOD 4B手柄 |
常規線徑，AWG 28/26/24/22/20/18號線規，直徑0.38mm/0.48/0.61/0.76/0.97/1.22mm槽口 |
|
AT-100C套裝 100C手柄鉗子 |
M10-4C套裝 MOD 4C手柄 |
通用平口刀頭，無槽孔，剝特細線及排線、直徑6mm以內導線 |
|
AT-100K套裝 100K手柄鉗子 |
M10-2A套裝 MOD 2A手柄 |
熱切、熱刮鏟等，適用于灌封、涂覆的熱去除以及特粗大導線剝皮 |
注：AT-100及M-10系列均為不防靜電款，如有ESD防靜電安全要求，請選擇美國MEISEI M20-7A熱剝器
AT-100國產導線熱剝器系列規格參數
| 電源主機 |
ARCUS AT-100主機220V 50/60HZ 功率35W，小巧簡潔，可調溫度范圍130℃-780℃ 具有ON/OFF電源開關、LED指示燈、 強加熱時間調節鈕、手柄溫度控制鈕和“HI/LO”輸出插口，并具有一個手柄放置架 電源適配器提供一個隔離的、低壓輸出端口以用于安全操作 |
| 手柄 |
手柄內側有剝線長度定位器，使剝線作業精確，批產一致 外形輕巧、操作靈活、方便在狹小空間內使用 內嵌發熱絲，結構設計合理，減少刀頭熱損耗及降低塑料手柄熱度 選材精良，提高使用可靠性、精密加工保障產品使用壽命 |
|
刀頭 (與手柄一體) |
100A細線刀頭：線規AWG 36/32/30/28/26/24（0.15mm/0.24/0.30/0.38/0.48/0.61mm），套裝AT-100A 100B常規刀頭：AWG 28/26/24/22/20/18（直徑0.38mm/0.48/0.61/0.76/0.97/1.22mm），套裝AT-100B 100C通用平行刀口：剝特細線、或特粗線Φ6.3mm粗線以內（更粗用100K熱刀），AT-100C熱剝器套裝 手柄尺寸113×12.5×23mm 、刀頭長寬尺寸14mm×7mm |
| 熱剝刀 |
100K熱工刀：手柄長123mm，刀部長24mm，套裝AT-100K 廣泛應用于需要熱切、熱剝、熱鏟、熱刮等精細操作場合，適用于灌封、涂覆的熱去除，大線徑導線剝皮等。 能簡化操作過程，提高生產效率 高性能發熱刀頭，具有抗氧化、抗腐蝕特性 內嵌式發熱絲完全密封在刀頭內能，有效提高熱效率及減少熱損耗 刀口鈍化，能有效避免操作時對人體及工件的損傷 外形輕巧，操作靈活方便，在狹小空間內使用 |
導線熱剝器操作步驟及注意事項
1、開機前調節剝頭長度檔片到所需位置，使每次剝頭長度統一。注意需在紅色把手處調整長度限位桿，不能直接在檔片處調整，否則會影響檔片與刀頭的平行。 如果長度沒有特殊的要求，將限位桿向后移動，以不阻擋您的操作使用為宜。重新調整時請在鉗子冷卻之后進行，避免意外燙傷。
2、將手把插頭插入所需檔位插孔（“HI高溫檔或LO低溫檔”），再根據不同絕緣層材料調節手把溫度旋鈕。 不同材質選擇檔位參考建議：
使用LO低溫檔：PVC塑料——2.5檔、Polyethylene聚乙烯——4.0檔、Nylon尼龍——5.0檔、Kynar氟聚合物——8.0檔
使用HI高溫檔：Tefzel乙烯及四氟乙烯共聚物——1.0檔、Silicone硅塑料——6.0檔、Teflon聚四氟乙烯特氟隆——7.0檔
注意：
a.不能同時使用“HI””LO”兩個插孔，不要帶電轉換HI/LO檔，請在斷電情況下進行
b.溫度設定能將絕緣層迅速溶斷，不燒焦，不粘刀頭，不產生煙霧為準
c.在“HI”狀態下就避免溫度超過“9”，否則將影響刀頭壽命
d.請勿剝帶電導線，否則將損壞儀器或造成人員傷害
3、AT-100及MEISEI M-10均為不防靜電款，禁止剝另一端已焊有靜電敏感器件的電線。如有ESD防靜電安全要求，請選擇MEISEI M-20熱剝器。
