深圳安泰信ATTEN ATF20B 函數信號發生器價格與型號參數
- 型號 類型 ATF20B函數信號發生器
- 制造商 品牌 安泰信ATTEN
- PDF規格說明書
-
功能參數簡介：ATF20B DDS函數信號發生器采用采用先進的DDS數字合成技術，雙路獨立輸出，最高輸出頻率20MHz，可輸出正弦波，方波，三角波，鋸齒波，脈沖等32種函數波形或內部存儲的固定波形。

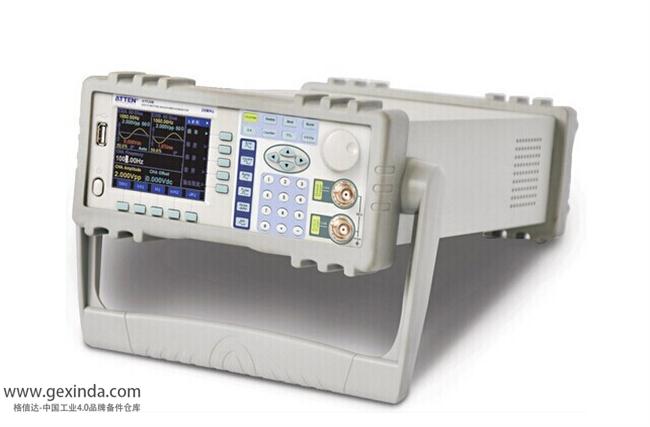

ATF20B 函數信號發生器圖片
安泰信ATF20B信號發生器頻率20MHz雙路輸出
安泰信ATF20B函數信號發生器特點
采用先進的DDS技術，雙路獨立輸出
3.5寸TFT顯示屏
可輸出32種標準或內部存儲的固定波形
最小輸出可到 1mV(50Ω)的穩定波形
具有AM(D系列）、FM、FSK、ASK、PSK多種調制功能
具有掃頻、掃幅、猝發、AB相加功能（D系列）
具有過壓、過流、輸出短路、反灌電壓保護功能
選配：RS232接口、USB接口(D系列)、頻率計、功率放大器
安泰信ATF20B信號發生器規格參數
| 特性 | 波形種類 | 正弦波，方波，脈沖波，直流 |
| 波形長度 | 4～16000點 | |
| 波形幅度分辨率 | 10bits | |
| 采樣速率 | 180MSa/s | |
| 正弦波諧波抑制度 | ≥50dBc(<1MHz)，≥40dBc(1MHz～20MHz)，≥30dBc(20MHz～40MHz) | |
| 正弦波總失真度 | ≤0.5%(20Hz～200kHz) | |
| 脈沖波，方波 | 升降沿時間：≤20ns 過沖：≤5% | |
| 方波占空比 | 50% | |
| 頻率特性 | 頻率范圍 |
40mHz～20M 分辨率：40mHz 40μHz～2kHz 分辨率：40μHz |
| 方波范圍 | 40μHz～20MHz | |
| 頻率準確度 | ±（5×10-5+40mHz） | |
| 頻率穩定度 | ±5×10-6/3小時 | |
| 脈沖特性 | 占空比 | 0.1%～99.9% |
| 掃描特性 | 頻率或幅度線性掃描 | |
| 掃描范圍 | 起始點和終止點任意設定 | |
| 掃描步進 | 大于分辨率的任意值 | |
| 掃描速率 | 10ms～60s/步進 | |
| 掃描方式 | 正向掃描，反向掃描，往返掃描 | |
| 手動掃描 | 步進/次 |
