深圳日本圖技 B-569 數據采集器價格與型號參數
- 型號 類型 B-569數據采集器
- 制造商 品牌 日本圖技
- PDF規格說明書
-
功能參數簡介：日本圖技B-569電池組為7.2V/2900mAh充電式鋰電池，用于Graphtec GL220/GL240/GL840溫度數據記錄儀型號，便于移動測量采集電壓、溫度、濕度、邏輯和脈沖數據信號。

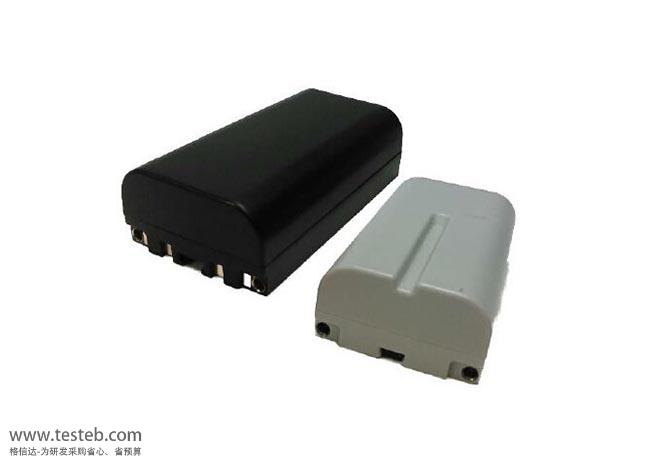

B-569 數據采集器圖片

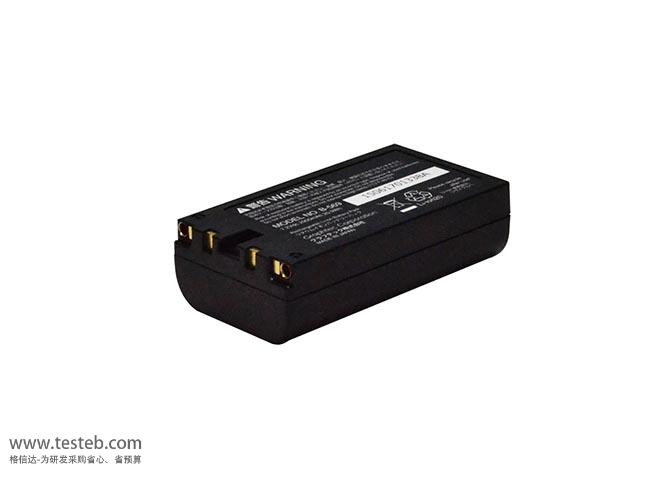

日本圖技B-569記錄儀電池用于GL220/GL240采集器

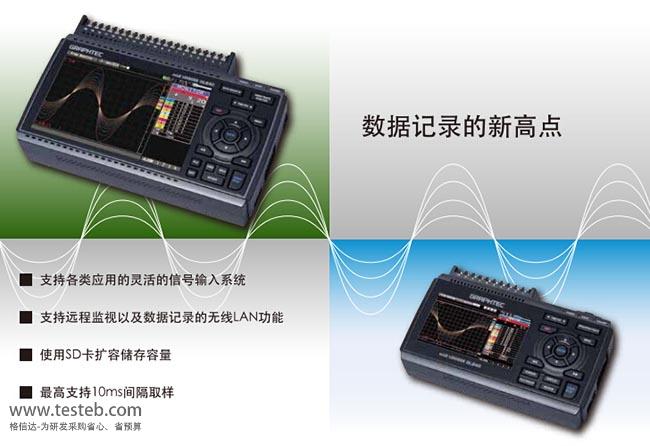

GRAPHTEC圖技GL240溫度記錄儀標配10個數據采集通道，可進行電壓、溫度、濕度、邏輯和脈沖輸入采集，采用各類輸入信號不受他通道影響的全通道絕緣輸入方式，能進行各種測量。圖技gl240記錄儀溫度采樣速度100ms，電壓信號采樣最快在10ms下收錄數據。Graphtec GL840存儲記錄儀支持3種輸入形態和無線LAN遠距離傳輸監控，標準通道數為20ch，最大可擴展至200ch。圖技記錄儀支持AC、DC（需B-514電纜）、電池（B-569電池組）三種電源，配備B569電池時可滿足移動測量，擺脫場地限制。
Graphtec圖技記錄儀型號規格對比
| 型號 | 通道數 | 可擴展 | 采樣頻率 | 無線LAN傳輸 | 測量信號 |
| GL100可換傳感器記錄儀 | 視傳感器定 | - | - |
GL100-WL有 GL100-N無 |
電壓、溫度、濕度、電流、電力、 脈沖、邏輯、加速度、照度、CO2 |
| GL220記錄儀（停產） | 10 | - | 10ms | - | 電壓、溫度、濕度、脈沖、邏輯 |
| GL240溫度記錄儀 | 10 | - | 10ms | 可選 | 電壓、溫度、濕度、脈沖、邏輯 |
| GL820記錄儀（停產） | 20 | 200 | 10ms | - | 電壓、溫度、濕度、脈沖、邏輯 |
| GL840數據記錄儀 | 20 | 200 | 10ms | 可選 |
電壓、溫度、濕度、電流、電力、 脈沖、邏輯、加速度、照度、CO2 |
| GL900-4 高速數據記錄儀 | 4 | - | 10μs | - | 電壓、溫度、濕度、脈沖、邏輯 |
| GL900-8 高速數據采集器 | 8 | - | 10μs | - | 電壓、溫度、濕度、脈沖、邏輯 |
| GL7000模塊式記錄儀 | 2-16 | 112 | 15ns | - |
電壓、溫度、濕度、應變、脈沖、邏輯、 輸出、高電壓、加速度 |
圖技數據記錄儀說明書http://www.testeb.com/download/201608/Graphtec_GL240_GL840.pdf
日本圖技記錄儀選配件列表
| 名稱 | 型號 | 說明 |
| 輸入端子（多種輸入) | B-564 | 20ch輸入端子臺，多種類信號輸入用 |
| 輸入端子（耐高壓） | B-565 | 20ch輸入端子臺，耐高電壓 |
| 輸入端子基模塊 | B-566 | 輸入瑞子臺(B564/B565)用基模塊 |
| 擴展揣子用線 |
B-567-05 B-567-20 |
GL840和B-566的連接線，長50cm GL840和B-566的連接線，長2m |
| 無線LAN模塊 | B-568 | 無線LAN適配器、IEEE802.1b/g/n |
| 電池組 | B-569 | 充電式鋰電池(7.2V、2900mAh) |
| DIN導軌用固定件（GL840主機） | B-570 | DIN導軌上固定GL840用，接訂單后生產 |
| DIN導軌用固定件（擴展端子臺） | B-540 | DIN上固定B-566用，接訂單后生產 |
| GL用信號線 | B-513 | 2m，前端分離 |
| DC驅動電纜 | B-514 | 2m，前端分離 |
| 濕度傳感器 | B-530 | 3m，附帶專用電源接口 |
| AC電源適配器 | ACADP-20 | 輸入交流100-24OV，輸出直流24V |
| 溫濕度傳感器 | GS-TH | 溫度和濕度的測定 |
| 照度/紫外線傳感器 | GS-LXUV | 照度和UV強度的測定，線長20cm |
| 二氧化碳傳感器 | GS-C02 | 二氧化碳的測定，線長20cm |
| 加速度/溫度傳感器 | GS-3AT | 加速度和溫度的測定，線長20cm |
| 溫度傳感器輸入端子 | GS-4TSR | 溫度的測定（使用熱敏電阻型傳感器），線長20cm |
| 熱敏電阻傳感器（普通型） | GS-103AT-4P | GS-4TSR模塊配套的溫度傳感器，3米，4個/套，溫度-40~105℃ |
| 熱敏電阻傳感器（超薄型） | GS-103JT-4P | GS-4TSR模塊配套的溫度傳感器，3米，4個/套，溫度-40~120℃ |
| 交流電流傳感器轉換器 | GS-DPA-AC | 電流測定(使用CT)，線長20cm |
| AC電流傳感器（50A） | GS-AC50A | GS-DAP-AC模塊用，線200毫米，電流量程交流50A |
| AC電流傳感器（100A） | GS-AC100A | GS-DAP-AC模塊用，線200毫米，電流量程交流100A |
| AC電流傳感器（200A） | GS-AC200A | GS-DAP-AC模塊用，線200毫米，電流量程交流200A |
| 電壓及溫度輸入端子 | GS-4VT | 電壓和溫度（使用熱電偶），線長20cmV |
| 加長錢 | GS-EXC | 輸入模塊用，1.5米長 |
| 輸入接口擴展周轉接器 | GS-DPA | 連接2個傳感器 |
