深圳日置HIOKI BT3554-10 電池內阻測試儀價格與型號參數
- 型號 類型 BT3554-10電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：HIOKI日置BT3554-10電池測試儀配置L2020針型測試線，適用于狹窄處測量UPS鉛蓄電池、鎳鎘、鎳氫等電池的內部電阻、電壓，即便在UPS工作的情況下也能實現穩定測量，并瞬間判斷劣化狀態，量程6V～60V、3mΩ~3Ω精度±0.8%，顯示更新率約3次/秒。

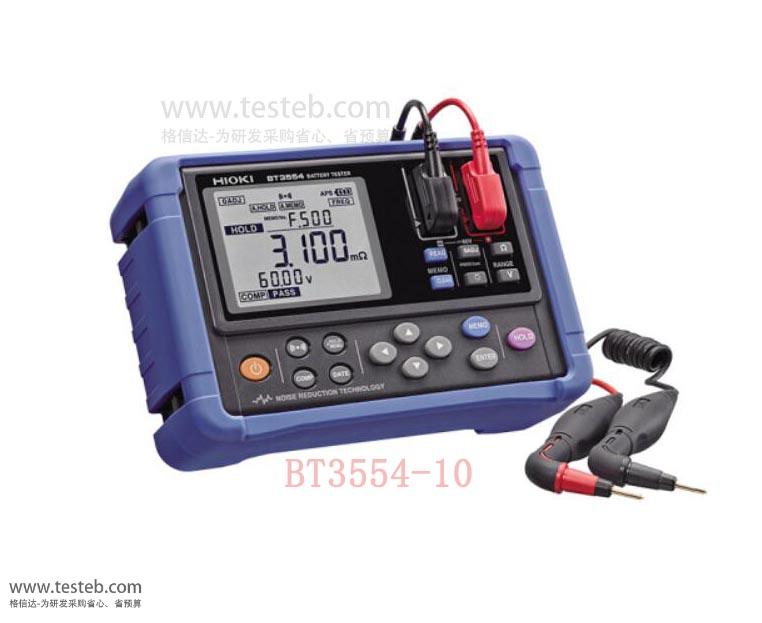

BT3554-10 電池內阻測試儀圖片
日本日置HIOKI BT3554-10蓄電池內阻測試儀測量判斷UPS劣化狀態

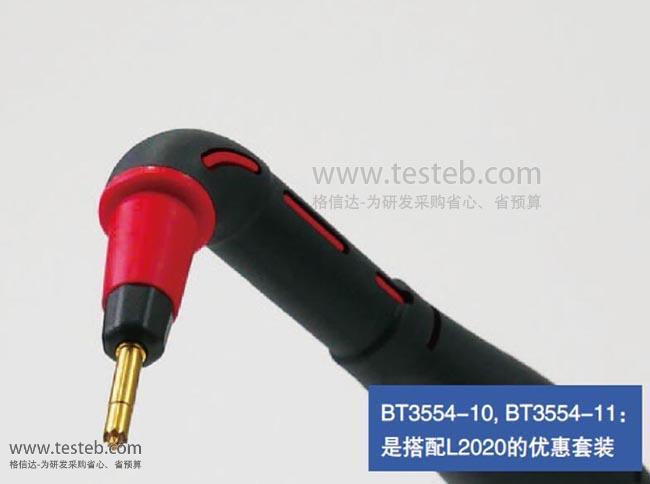

日置HIOKI BT3554-10電池測試儀使用新型L2020針型測試線，L型的形狀設計更加容易接觸電極端子，即使在狹窄處也能深入配電盤，能更快的測量多個電池。只需接觸測試探針即可輕松測量并保存數據，無需操作開關，測量值穩定后即可自動保存，從接觸測試探針到自動保存僅需2秒，快速評估UPS鉛蓄電池劣化。合格判斷的閾值因電池的制造商、種類、容量等而異，新品或合格品的電池內部電阻/ 端子電壓需要事先進行測量，使用日置BT3554-10蓄電池測試儀更快速的判斷鉛蓄電池的劣化情況。

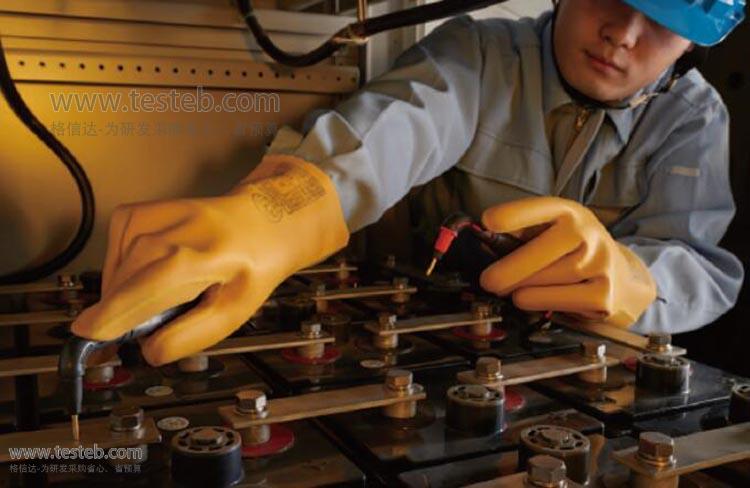

利用BT3554內阻測試儀評估UPS鉛蓄電池劣化使用方法
1. 用測試探頭接觸電池正負極
2. 可以同時測量電池的內阻和正負極間的電壓(最大至 60V)
3. 將配電柜內的每個電池都分別測量，測量數據記錄在主機內存中
4. 定期進行這樣的維護
5. 密封型鉛蓄電池一旦出現劣化就可以看到內阻急劇上升(初期值的1.5 倍～2 倍)，因此通過調查數據的動向便可判斷電池的狀態
日本HIOKI BT3554-10電池測試儀規格參數
| 型號 |
無藍牙版 BT3554測試儀基本型配9465-10探頭 BT3554-10電池測試儀配L2020長款探頭 |
Bluetootd藍牙傳輸版本 BT3554-01蓄電池測試儀含9465-10測試線 BT3554-11電池測試儀配L2020針型探頭 |
|||||||||||||||||||||||
| 電阻測量量程 |
量程：3 mΩ (最大顯示3.100 mΩ, 分辨率 1 μΩ)～3 Ω(最大顯示3.100 Ω, 分辨率 1 mΩ)，4檔切換 測量精度：±0.8% rdg. ±6 dgt. (僅限3 mΩ量程 ±1.0% rdg. ±8 dgt.) 測試電流頻率：1 kHz ±30 Hz, 干擾頻率回避功能有效時為1 kHz ±80 Hz. 測試電流：160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程), 開路端口電壓：5 V max
|
||||||||||||||||||||||||
| 電壓測量量程 |
±6 V (最大顯示±6.000V, 分辨率1mV)～±60 V (最大顯示±60.00V, 分辨率10mV)，2檔切換 測量精度：±0.08% rdg. ±6 dgt. |
||||||||||||||||||||||||
| 最大允許輸入電壓 | DC 60 V max.，不能輸入 AC | ||||||||||||||||||||||||
| 顯示更新率 | 約3次/秒 | ||||||||||||||||||||||||
| 比較器 |
電阻的第1上限值/第2上限值以及電壓的下限值設置， 比較器設置數量200個，判斷結果PASS時蜂鳴，判斷結果FAIL/WARNING時蜂鳴 |
||||||||||||||||||||||||
| 數據記錄 | 6000個（時間、電阻值、電壓值、溫度、比較閾值、判斷結果） | ||||||||||||||||||||||||
| 通訊接口 | USB（數據傳輸至PC/標配專用軟件） |
USB（數據傳輸至PC/標配專用軟件）； Bluetootd®4.0LE (Bluetootd® SMART), 適用設備： 安裝了iOS8以上, Android™4.3以上的智能設備， 測量值的列表顯示、報告制作、趨勢顯示（僅限PC應用軟件） |
|||||||||||||||||||||||
| 其他功能 | 溫度測量(-10.0～60.0°C)、調零、保持、自動保持、自動存儲、自動省電、時鐘 | ||||||||||||||||||||||||
| 電源 | 5號堿性電池（LR6）×8，連接使用時間：約8.5小時 | ||||||||||||||||||||||||
| 體積及重量 | 199W × 132H ×60.6D mm, 937 g (含電池) | 199W × 132H × 60.6D mm, 947 g (含電池) | |||||||||||||||||||||||
| 標配附件 |
調零板 ×1, 使用說明書 ×1, 應用軟件CD ×1, 開機選項貼紙×1, 攜帶箱×1, 5號堿性電池(LR6) ×8, 保險絲×1, USB連接線×1, 針型測試線（不同版本配置）, 掛繩×1， （電波使用上的注意事項×1*僅藍牙版型號） |
||||||||||||||||||||||||
日置蓄電池測試儀說明書http://www.testeb.com/download/201609/HIOKI_BT3554.pdf
HIOKI日置電池內阻測試儀探頭附件
測試用探頭A（主要用于鉛蓄電池等，輕松的進行4端子測量 φ 2.7mm的單軸型）
L2020針型測試線：A-70mm紅/150mm黑/最長630mm，B探頭部分長164mm，全長L=1941mm
9465-10針型測試線：A-45mm紅/105mm黑/最長515mm，B針頭部分長度176mm，全長L=1883mm
9465-90前端探針，用于L2020、9465-10頭部更換
測量用探頭B（主要用于鉛蓄電池等，探頭接觸角度較寬 2.5mm間距的雙軸針型）
9772針型測試線 線長1.9m、9772-90前端探針，主要用于鉛蓄電池等；9772-90前端探針
測量用探頭C
9460夾型溫度探頭，2叉-探頭之間30cm，線長2268mm
9466遠程控制開關，用于9465-10、 9772探頭時按下按鍵則能保持或保存測量值，線長2米
9467大夾型測試線，2叉-探頭之間30cm，線長1.1m
Z5038調零板，用于L2110、L2020、9465-10、9772針型測試線調零，不能用于9770、9771
