深圳日置HIOKI BT3554 電池內阻測試儀價格與型號參數
- 型號 類型 BT3554電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日置電池內阻測試儀BT3554可測量電池內部電阻、電壓，并瞬間判斷鉛蓄電池劣化狀態，使用新型測試線，即使在狹窄處也能深入配電盤，最大允許輸入電壓DC 60V，可記錄6000個數據。

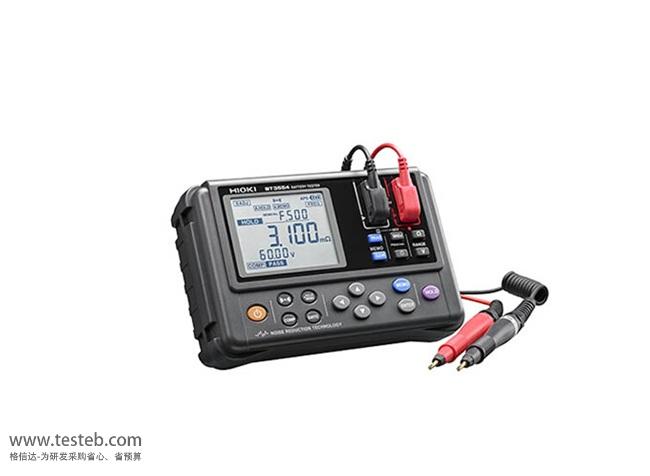

BT3554 電池內阻測試儀圖片
日置HIOKI BT3554電池測試儀

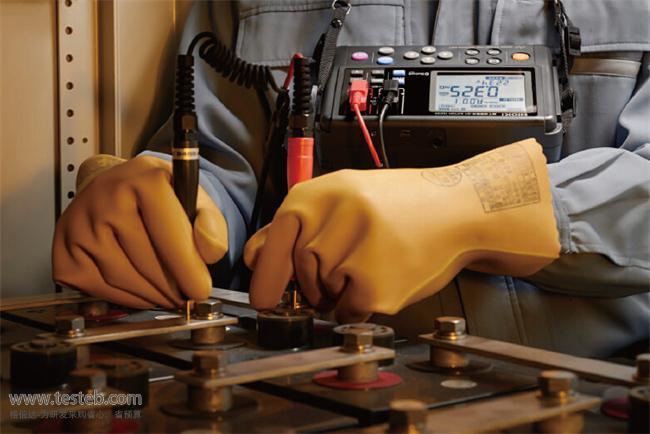

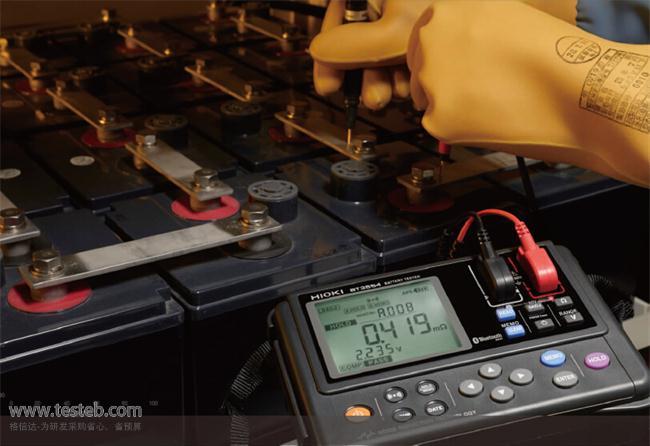

日本HIOKI BT3554電池電壓內阻測試儀是原日置3554升級型號，新型號搭載降噪技術，提高抗干擾性，從測量到保存提升到最快2秒，UPS工作狀態下也能準確測量。BT3554電池測試儀可測量內部電阻/電壓，并瞬間判斷劣化狀態（合格、警告、不合格），選配溫度探頭可測量-10.0～60.0℃。采用L2020針型測試線，L型的形狀趨向于更加容易接觸電極端子，即使在狹窄處也能深入配電盤，并能更快的測量多個電池。
HIOKI日置BT3554電池測試儀規格參數
| 測量項目 | 電池內阻 (交流4端子法)、電池端子電壓(DC電壓)、溫度(使用9460時) |
| 電阻測量量程 |
量程：3 mΩ～3 Ω(最大顯示3.100 Ω, 分辨率 1 mΩ), 4檔切換 測量精度：±0.8% rdg. ±6 dgt. (僅限3 mΩ量程 ±1.0% rdg. ±8 dgt.) 測試電流頻率：1 kHz ±30 Hz, 干擾頻率回避功能有效時為1 kHz ±80 Hz. 測試電流：160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程) 開路端口電壓：5 V max |
| 電壓測量量程 |
±6 V (最大顯示±6.000 V, 分辨率: 1 mV)～ ±60 V (最大顯示±60.00 V, 分辨率: 10 mV), 2檔切換 BT3554電池電壓測試儀測量精度：±0.08% rdg. ±6 dgt. |
| 溫度測量 | 范圍-10℃~60℃，分辨率0.1°C，精度 ±1.0°C |
| 最大允許輸入電壓 | DC 60 V max.，不能輸入 AC |
| 顯示更新率 | 約3次/秒 |
| 比較器 |
設定值(電阻：2電平，電壓：1電平)和測量值進行比較判定 判定方法：如下表顯示結果，蜂鳴音，蜂鳴音聯動紅色背景燈點亮 比較器設置數量200個，判斷結果PASS時蜂鳴，判斷結果FAIL/WARNING時蜂鳴 |
| 數據記錄 | 6000個（時間、電阻值、電壓值、溫度、比較閾值、判斷結果） |
| 通訊接口 | USB（數據傳輸至PC/標配專用軟件） |
| 其他功能 | 溫度測量(-10.0～60.0℃)、調零、保持、自動保持、自動存儲、自動省電、時鐘 |
| 電源 | 5號堿性電池（LR6）×8，連接使用時間：約8.5小時 |
| 體積及重量 | 192W × 121H × 55D mm, 790 g (含電池) |
| 附件 |
主機、9465-10針型測試線、調零板、應用程序CD、開機選項貼紙、 掛繩、5號堿性電池(LR6)×8、保險絲、USB連接線、攜帶箱、使用說明書 |
日置bt3554電池測試儀說明書http://www.testeb.com/download/201609/HIOKI_BT3554.pdf
注意：合格判斷的閾值因電池的制造商、種類、容量而異
新品或合格品的電池內部電阻/端子電壓需要事先進行測量
開放型（液體型）鉛蓄電池或堿性蓄電池與密封型鉛蓄電池相比，因其內部電阻的變化較少，有時會難以判斷劣化情況
HIOKI BT3554電池電壓內阻測試儀探頭附件
L2020針型測試線 4端子測量：A-70mm紅，150mm黑 最長630mm，B-164mm，L：1941mm紅
9465-90前端探針針頭：用于L2020、9465-10測試探頭
9465-10針型測試線 4端子測量：A：45mm紅，105mm黑 最長515mm B：176mm，L：1883mm紅
9460夾型溫度傳感器，2叉-探頭之間30cm，線長2m
9772針型測試線 線長1.9m、9772-90前端探針，主要用于鉛蓄電池等
9467大夾型測試線，2叉-探頭之間30cm，線長1.1m
9466遠程控制開關，用于9465-10、9772；9454調零板
