深圳日置HIOKI BT3562 電池內阻測試儀價格與型號參數
- 型號 類型 BT3562電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：HIOKI日置BT3562電池測試儀用于通過測量阻抗和電壓來確認出貨產品的質量，最高可測60V，阻抗分辨率0.1μΩ、電壓10μV，能夠高速測量電池組，有利于提高產線效率。
BT3562 電池內阻測試儀圖片
日置BT3562電池內阻測試儀
日置BT3562/3563電池測試儀系列的特點
高分辨率：阻抗分辨率0.1μΩ(3mΩ量程)，電壓10μV（6V量程)，最適用于日趨低阻抗化的大型電池單元檢查
高精度：阻抗±0.5%rdg.±5dgt.，電壓±0.01%rdg.±3dgt.，可實現電池檢查所要求的高精度電壓測量
高速：阻抗+電壓同時測量18ms以內，響應時間+ 采樣時間，采樣EX. FAST時
高壓：BT3563最高可測300V、BT3562電池電壓測試儀最高可測60V，能夠高速測量電池組，有利于提高產線效率
電壓測量量程：6V/60V(BT3562型號)、6 V/60V/300V(BT3563電池測試儀)
阻抗測量量程：3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3000Ω
測量項目：阻抗/ 電壓
測量方式：交流4 端子法(1kHz)
HIOKI BT3562電池測試儀測量對象和用途
用于高壓電池組檢查
用于電池模塊檢查
用于大型(低阻抗)元件檢查
用于紐扣電池的高速量產檢查
用于燃料電池組測量
用于電池的研究開發測量

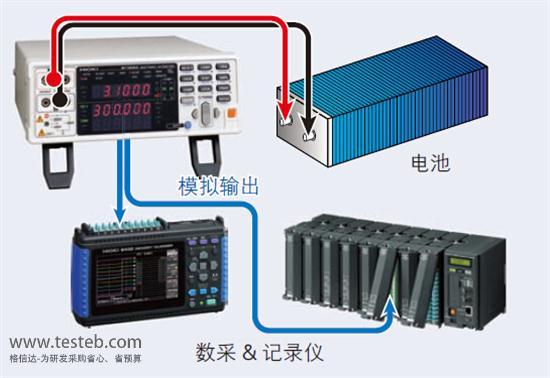

通過日置3562電池測試儀測量阻抗和電壓來確認出貨產品的質量
日本日置BT3563/BT3562電池測試儀測量參數
| 阻抗測量 | |||||||
| 量程 | 3mΩ | 30mΩ | 300mΩ | 3Ω | 30Ω | 300Ω | 3000Ω |
| 最大顯示值 | 3.1000mΩ | 31.000mΩ | 310.00mΩ | 3.1000Ω | 31.000Ω | 310.00Ω | 3100.0Ω |
| 分辨率 | 0.1μΩ | 1μΩ | 10μΩ | 100μΩ | 1mΩ | 10mΩ | 100mΩ |
| 測量電流 | 100mA | 100mA | 10mA | 1mA | 100μA | 10μA | 10μA |
| 測量電流頻率 | BT3562電池測試儀測量電流頻率1kHz±0.2Hz | ||||||
| 精度 |
±0.5%rdg. ±10dgt. |
±0.5%rdg. ±5dgt. | |||||
| 溫度系數 |
(±0.05%rdg. ±1dgt.)/℃ |
(±0.05%rdg. ±0.5dgt.)/℃ | |||||
| 開路端口電壓 | 開路端口電壓25V peak | 7V peak | 4V peak | ||||
| 電壓測量 | |||||||
| 量程 | 6V | 60V | 300V( 僅 BT3563電池內阻測試儀) | ||||
| 最大顯示值 | ±6.00000V | ±60.0000V | ±300.000V | ||||
| 分辨率 | 10μV | 100μV | 1mV | ||||
| 精度 | ±0.01%rdg. ±3dgt. | ||||||
| 溫度系數 | (±0.001%rdg. ±0.3dgt. )/℃ | ||||||
日置bt3562 說明書：http://www.testeb.com/download/201501/20150107144748_180.pdf
日置電池測試儀型號規格對比http://www.testeb.com/download/201604/HIOKI_3561_BT3562_BT3563.pdf
HIOKI BT3562電池測試儀訂貨信息
BT3562主機，附件電源線×1
BT3562-01主機(帶GP-IB、模擬輸出)，附件電源線×1
選購配件
L2100針型測試線
9453 4端子測試線
9467大直徑夾型測試線
9771針型測試線
RS-232C連接線9637，RS-232C連接線9638
