深圳日置HIOKI BT3564 電池內阻測試儀價格與型號參數
- 型號 類型 BT3564電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日本日置HIOKI BT3564電池測試儀適用于高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查，可對應1000V電壓直接測量，精度0.01%，內阻測量0.1mΩ～3kΩ，含總包電阻/母線電阻，具有模擬輸出功能，提供多種測試線及通訊線。

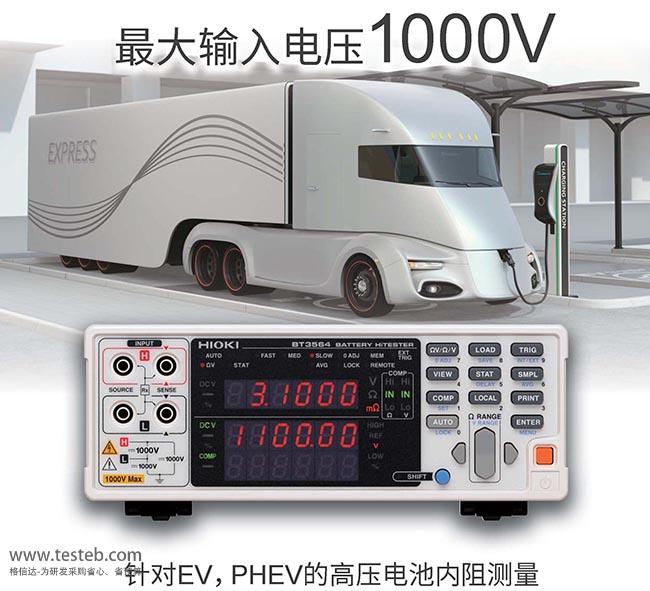

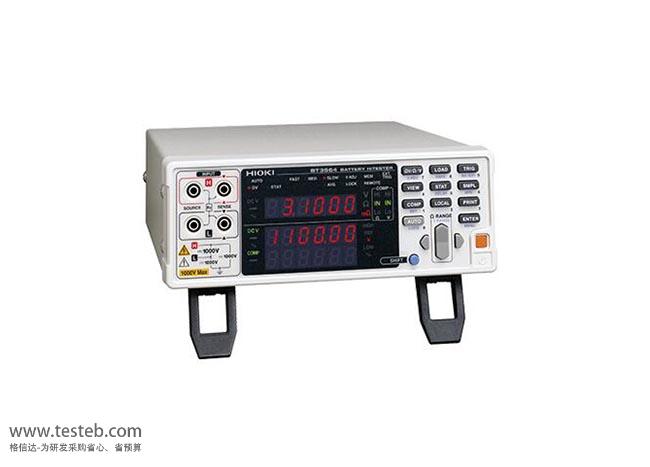

BT3564 電池內阻測試儀圖片
日本HIOKI BT3564電池測試儀1000V高壓0.1mΩ~3kΩ電阻
日置HIOKI BT3564高壓電池測試儀適用于從針對高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查，最大輸入電壓1000V（BT3563測試儀最高300V），能夠直接測量之前無法測量的300V以上的電池組的內阻，可同時測量?jī)?nèi)部電阻和電池電壓。日置BT3564電池測試儀電阻測量量程0.1mΩ～3kΩ，分辨率 0.1 µΩ~0.1 Ω，精度±0.5%，電壓測量DC 10V~1000V，分辨率 10µV至1mV，準確度±0.01% rdg. ±3 dgt，搭載高壓測試防火花功能，安全并迅速的測量高壓電池組。搭載電阻測量值的模擬輸出功能，通過記錄儀和數據采集儀組合使用，能夠長時間監測總電阻值的情況。
日本HIOKI BT3564電池測試儀性能特點
最大輸入電壓1000V，內阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）

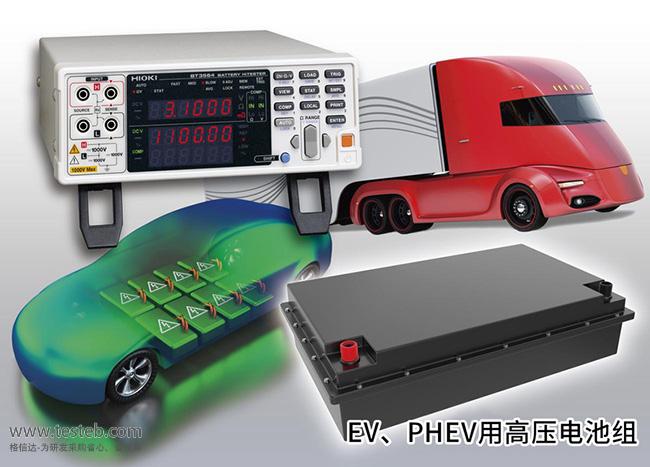

適用于針對EV、PHEV的高壓電池的生產線，可同時測量?jī)?nèi)部電阻和電池電壓
在接觸電池組的電極時會控制流過的電流，并降低火花放電的發生，使測量更安全
日置BT3564電池測試儀使用1000V的探頭選件能安全、輕松的測量高壓電池組
搭載電阻測量值的模擬輸出功能，通過記錄儀和數據采集儀組合實現長時間監測
根據測量用途購買測試線及通訊線
3年保修，精度保證時間1年
日本日置HIOKI BT3564電池測試儀規格參數
| 最大輸入電壓 | 額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V |
| 電阻測量量程 |
3 mΩ (最大顯示3.1000 mΩ, 分辨率 0.1 µΩ,)? 3 kΩ (最大顯示3.1000 kΩ, 分辨率 0.1 Ω), 7檔切換：3mΩ/0.1 µΩ、30mΩ/1 µΩ、300mΩ/10 µΩ、3Ω/100 µΩ、30Ω/1mΩ、300Ω、3000Ω 測量精度：±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程)、±0.5% rdg. ±10 dgt. (3 mΩ量程) 測量源頻率：1 kHz ±0.2 Hz. 測試電流：100 mA (3 mΩ量程), ?10 µA (3.000 kΩ量程), 開路端子電壓：25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程) |
| 電壓測量量程 |
DC 10 V (分辨率 10µV)?DC 1000 V (分辨率1mV), 3檔切換：10V /10µV、100V /100µV、10V /1mV(10 mV@1000.00 V~1100.00 V) HIOKI BT3564電池測試儀電壓精度：±0.01% rdg. ±3 dgt. |
| 顯示 |
電阻 ±31000, 電壓 ±999999 (僅1000V時±999999 或±110000) LED |
| 采樣時間/采樣率 |
高速FAST———— ΩV 28ms、Ω 12ms、V 16ms 中速M(fèi)EDIUM———ΩV 88ms、Ω 42ms、V 46ms 低速SLOW————ΩV 384ms、Ω 276ms、V 281ms |
| 比較器 |
判定: Hi/IN/Lo (電阻, 電壓分別獨立判定), 綜合判定 (PASS/FAIL、 電阻判定結果和電壓判定結果的AND運算), 畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.) |
| 模擬輸出 | 電阻測量值 (顯示值 DC 0 V~3.1 V) |
| 接口 | EXT I/O, RS-232C, 打印機 (通過RS-232C), GP-IB |
| 電源 | AC100? 240 V, 50/60 Hz, 30 VA max. |
| 體積及重量 | 215W × 80H × 329D mm, 2.6 kg |
| 標配附件 | 使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1 |
hioki bt3564說明書文檔http://www.testeb.com/download/201805/HIOKI_BT3564.pdf
日置電池測試儀BT3564訂貨信息
BT3564電池測試儀：
單獨主機，標配含使用說明書、電源線、注意事項手冊，測試線及通訊線另選配
用于1000V高壓電池測試線
L2100針型測試線——A：300mm B：172mm L：1400mm
L2110針形測試線——A:750mm, B:215mm, L:1880mm，前端加長50mm 直徑7mm，可深入測量端子、安全測量高壓母線電阻；測試線兩頭之間加長達750mm，因此對于距離較遠的端子也能測量
9772-90針頭——用于替換L2100、L2110探頭前端
Z5038調零板——用于L2110、L2100測試線歸零
用于60V以下電池組測試線
9770針型測試線——DC 70V，針對小電極的測量，單軸1.8mm直徑、0.6mm針尖
9771針型測試線——DC 70V，針對通孔或微小對象，針尖距離0.2mm平行錐款，牙形寬2.2mm
L2107夾型測試線——DC 70V
9467大夾型測試線——DC 50V，直徑29mm
9453 4端子測試線——DC 60V
通訊線
9637 RS-232C通訊電纜，用于PC連接，9pin - 9pin，長1.8m
9151-02 GPIB連接電纜，線長2m
