深圳日置HIOKI BT4560 電池內阻測試儀價格與型號參數
- 型號 類型 BT4560電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：HIOKI日置電池阻抗測試儀BT4560采用低頻AC-IR測量的方式，通過使用1Hz以下的低頻來測量電池內部的阻抗，能夠評估鋰電池性能和品質，時間僅需10秒，可同時測量阻抗和電壓，低阻電池測試也能精確。

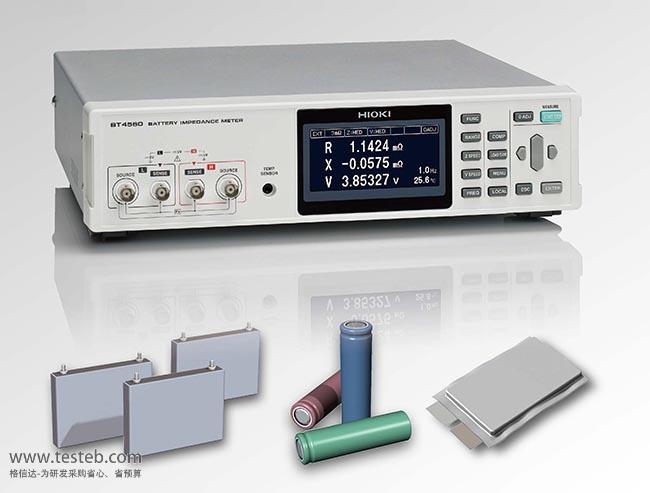

BT4560 電池內阻測試儀圖片
日置HIOKI BT4560電池阻抗測試儀3.0000~100.000 mΩ
鋰電池廣泛使用在電動汽車、混合動力車、手機、隨身播放設備等領域中，其中用在電動汽車和混合動力車中的鋰電池，需要具備最高水準的性能和品質。以往電池單元的內部電阻測量（DC-IR測量）都是按照預備充電后大電流流過，測量下降電壓這樣的流程進行的。但是，預備充電通暢需要花幾分鐘到幾十分鐘不等的時間。日置HIOKI BT4560電池阻抗分析儀采用無需充放電的低頻AC-IR測量，大幅縮短電池單元內部電阻檢查時間，進行可靠的Li-ion鋰電池判斷僅需10秒，實現高速、高精度、穩定測量。
日置BT4560電池阻抗測試儀性能特點
通過使用BT4560的低波AC-IR測量，大幅縮短了鋰電池評估中所需測量時間，從而提高了測量效率
之前進行這種高精度的低頻AC-IR測量系統價格高達十幾萬元，而BT4560主機價格非常實惠，并實現低頻AC-IC測量
同時進行阻抗測量和高精度DC電壓測量，縮短工時
超低阻測量精度0.4%rdg.±8dgt（測量速度[SLOW]下純電阻測量時）， 最小分辨率0.1μΩ
高精度DC電壓測量精度0.0035%rdg.±5dgt，最小分辨率10μV
較難受到測量探頭接觸電池時的接觸電阻、測量探頭的布線電阻影響的電路結構，實現穩定測量

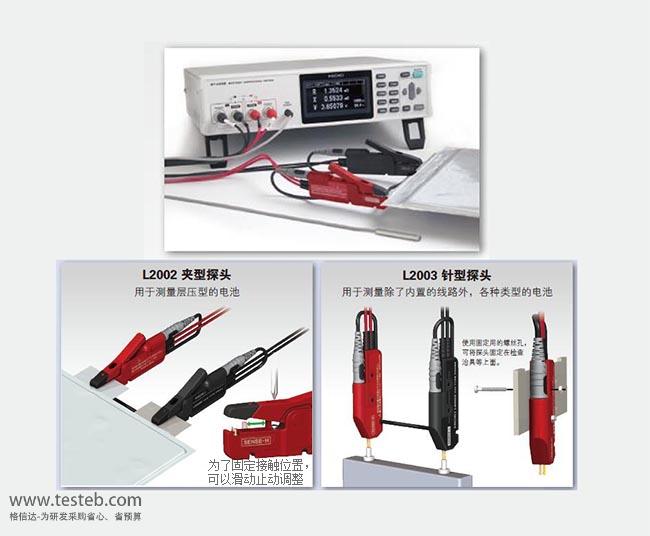

提高了產線中的布線的靈活度，而且按照不同用途有夾型探頭和針型測試線可選
使用選件中的溫度傳感器，測量電池周圍的溫度，通過數據管理和聯動，有助于提高測量值的可靠性
支持組裝進自動化設備·生產線
HIOKI BT4560電池阻抗分析儀規格參數
| 最大輸入電壓 | 最大5V |
| 測量項目 | 阻抗、電壓、溫度 |
| 阻抗測量 |
參數：R電阻, X電抗, Z阻抗, θ相位角 頻率：0.1 Hz～1050 Hz 量程：3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測試電流：3 mΩ 量程——1.5 Arms, 10 mΩ量程——500 mArms, 100 mΩ量程——50 mArms |
| 電壓測量 | 5.00000 V（單量程），分辨率10 μV，測量時間0.1s(Fast)～1.0 s (Slow) |
| 溫度測量 | -10.0 ℃～60.0 ℃，分辨率0.1℃，測量時間2.3s |
| 基本精度 |
阻抗Z：±0.4% rdg. ±(8 to 60) dgt. , 電壓V： ±0.0035% rdg. ±5 dgt. 溫度：±0.5 ℃ (10.0至40.0 ℃時)，±1.0 ℃(測量溫度-10.0 ℃～9.9 ℃、40.1 ℃～60.0 ℃) |
| 功能 |
比較器，自校準，采樣延遲，平均值，電壓限制，測量阻抗時電位梯度補償， 施加交流時防止充放電，按鍵鎖定，系統測試，面板保存·讀取(最大126組) |
| 接口 |
RS-232C/USB (假設COM接口) ※不能同時使用 EXT. I/O (NPN/PNP可切換) |
| 電源 | AC 100～240 V, 50/60 Hz, 80 VA max |
| 尺寸重量 | 330W × 80H × 293D mm, 3.7 kg |
| 附件 |
BT4560測試儀主機、電源線×1,使用說明書×1,調零板×1,USB連接線（A-B型）×1, CD-R（通訊說明書，PC應用軟件，USB驅動）×1 |
| 選配附件 |
L2002夾形探頭：用于測量層壓型的電池，線長1.5m L2003針型探頭：用于測量除了內置的線路外，各種類型的電池，線長1.5m Z2005溫度探頭：線長1m 9637：RS-232C連接線 9pin-9pin 長度1.8m |
日置BT4560電池阻抗分析儀說明書http://www.testeb.com/download/201803/HIOKI_BT4560.pdf
