高速公路計重收費系統需要處在野外高溫/低溫、潮濕、電磁、灰塵、振動等復雜的環境條件下不間斷、長時間地穩定運行，同時系統的MTBF>30000小時，系統的MTTR<1小時。要想確保收費系統切實履行自己的收費和監控功能，只能選用工控計算機進行系統控制。選用防潮、防灰塵、防電磁能力更強的工業機箱，選用持續工作時間更長、適應更大溫度范圍和振動要求的工業CPU卡，選用工業級的各類控制卡和管理模塊。自來就致力與工控行業的研究與制造的四方信達工控所生產的產品正可以滿足其要求。目前已有320臺C-XQ1701工控機穩定在江西高速公路和河北高速公路計重收費系統中持續運行。

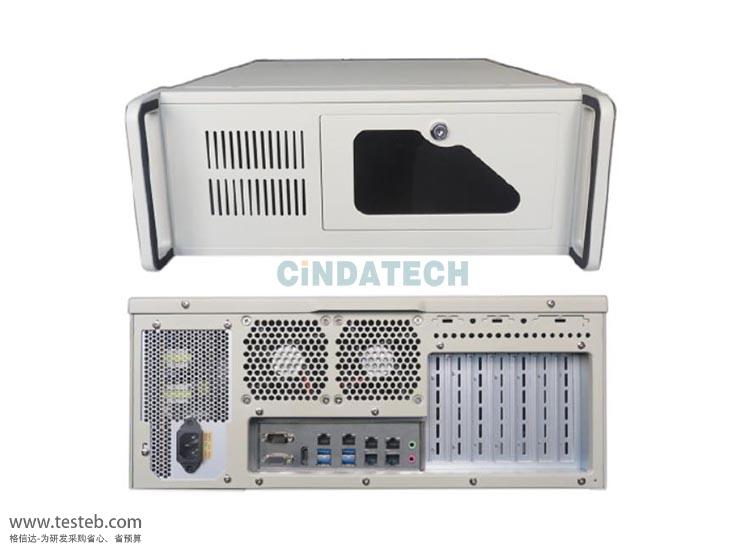

C-XQ1703嵌入式工控機特點

采用Intel® Core™i7/i5/i3 + Q170 芯片組，為用戶提供了一個高性能、高安全性、高穩定性的工業電腦平臺，4U、19英寸可上架，前端有2個12025雙滾珠冷卻風扇，機箱上蓋后端1個8015雙滾珠雙風扇。系統內存方面，支持4根288pin DDR4 Long-DIMM 內存插槽，支持DDR4 2133MHz，容量最高可支持64GB。同時還提供其它先進的性能,如ESD保護功能、三段式Watchdog Timer、令系統更加完美。提供4個USB3.0和2個USB2.0接口、1個COM接口，6個RJ45千兆網口。

高速公路計重收費系統構成

高速公路車輛計重收費系統由動態衡器，車輛分離器，輪軸識別器、稱重控制器、稱重管理計算機系統等構成（見下圖）

動態衡器——用于計量車輛各軸的動態重量

車輛分離器——車輛分離器主要用于為檢重系統提供車輛駛?cè)?、離開信號，完成車輛的分離。有效檢測高度為0、5～1、7m。

輪軸識別器——輪軸識別器由輪軸檢測器及其控制器組成，用以判別駛過車輛輪軸的類型。

稱重控制柜——稱重控制柜中布置了稱重控制器、電源、信號控制器、輪軸識別器的控制電路、保護電路等單元，機柜采用IP65防護等級。

稱重管理計算機系統——C-XQ1703工控機計系統是本系統的操作平臺，該系統通過網絡數據庫，實現了與收費系統無縫互聯。

C-XQ1703計重收費計算機的系統配置如下

1、4U、19英寸可上架，歐美風格，符合EIARS-310C 標準

2、 10"液晶顯示器，分辯率800×600

3、提供1個5、25英寸和3個3、5英寸驅動器位置，通過硬盤轉接架可在機內掛接4塊硬盤

4、冷卻系統，前端有2個12025雙滾珠冷卻風扇，機箱上蓋后端1個8015雙滾珠雙風扇

5、PW-250工業電源

6、采用標準工業ATX工業母板（Q170芯片組）

在江西高速公路計重收費和河北高速公路計重收費系統中目前已有320臺C-XQ1701工控機穩定連續工作1年多，受到了用戶的高度贊譽，同時也極大地提高了商家的工作效率，為商戶帶來了較高的的利潤收益。

四方信達工控高速公路計重收費系統計算機訂貨信息

C-XQ1703-6100搭載英特爾® Core™ i3-6100處理器

C-XQ1703-6500搭載英特爾® Core™ i5-6500處理器

C-XQ1703-6700搭載英特爾® Core™ i7-6700處理器

C-XQ1703-7100搭載英特爾® Core™ i3-7100處理器

C-XQ1703-7500搭載英特爾® Core™ i5-7500處理器

C-XQ1703-7700搭載英特爾® Core™ i7-7700處理器

包含1 x VGA  1 x HDMI顯示接口，集成英特爾®核芯顯卡

擴展總線1 x PCIex16 通道、2 x PCIex4 通道、4 x PCI 通道，1 x PCI Express Mini Card 通道，1 x SIM 通道

可選內存DDR4  4GB/8GB/16GB，寬溫內存條DDR4 4GB/8GB/16GB

可選存儲64G、128G mSATA，120G SSD，1T HDD
