深圳國產工廠品牌 CA-YD-188GF 振動傳感器價格與型號參數
- 型號 類型 CA-YD-188GF振動傳感器
- 制造商 品牌 國產工廠品牌
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：CA-YD-188GF隔離IEPE型加速度傳感器為本安防爆型，通過國家防爆認證，測量范圍10g，靈敏度500mV/g，頻率響應0.2Hz～3000Hz,采用24VDC/2-10mA恒流源激勵，具有噪聲低、抗干擾強特點，適用工業現場檢測，靈敏度高，性價比好。

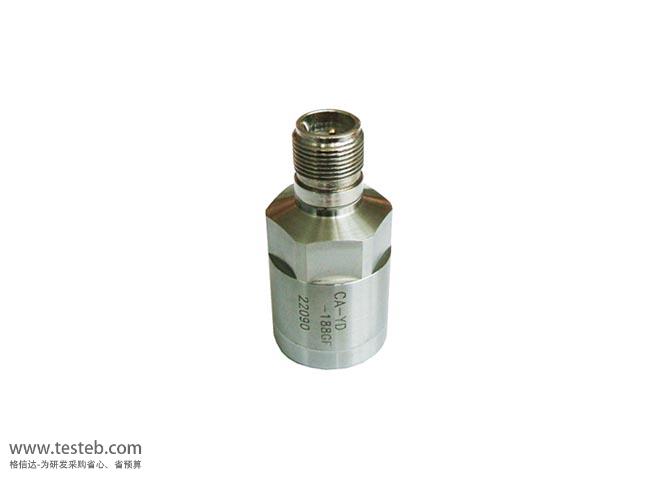

CA-YD-188GF 振動傳感器圖片
CA-YD-188GF防爆振動傳感器0.2~3KHz低頻率響應
IEPE即Integrated Electronics Piezo Electric，指內部集成了電路的加速度計。CA-YD-系列IEPE壓電式加速度傳感器內部自帶了電荷放大器，可定制TEDS功能，為智能化測試提供必要的條件。IEPE振動傳感器供電和信號輸出共用一根電纜，俗稱二線制方式，即用同軸電纜給傳感器供給2-10mA的恒流電源，而輸出信號也由這同軸電纜輸出，國際上通稱ICP方式。降低了干擾，提供了可靠性，簡化了測試方式，可以采用通用電纜進行傳輸。
188GF防爆加速度傳感器特點
隔離IEPE型加速度傳感器
靈敏度高，性價比好
噪聲低，抗干擾強工業現場檢測
CA-YD-188GF本安防爆型振動加速度傳感器通過ExibIICT4/T6 Gb國家防爆認證
采用-24VDC/2-10mA恒流源激勵。
CA-YD-188GF本安防爆加速度傳感器技術指標
| 感應材料 | 壓電陶瓷 |
| 測量范圍 | 10g峰值 |
| 靈敏度（20±5℃） | 500mV/ g |
| 最大橫向靈敏度 | ≤5 ％ |
| 頻率響應（±5%） | 0.2～3，000 Hz |
| 防爆等級 |
188GF壓電式速度傳感器防爆標志ExibIICT4/T6 Gb 國家級儀器儀表防爆安全監督檢查站認證頒發防爆合格證書 |
| 安裝諧振頻率 | 6000 Hz |
| 工作溫度范圍 | -40～+120 ℃ |
| 溫度響應 | 見溫度曲線 |
| 沖擊極限（峰值） | 2,000g |
| 最大輸出信號（峰值） | ≤-6V |
| 瞬態溫度 | 50mg/℃(0.3Hz) |
| 磁靈敏度 | 0.6g/T |
| 基座應變 | 0.4mg/με |
| 噪聲 | ＜0.08 mg |
| 輸出阻抗 | ＜100 Ω |
| 供電電源（恒流源） | 18～28 VDC |
| 工作電流 | +2～+10 mA |
| 直流偏置電壓 | 11±1 VDC |
| 基座隔離 | ≥108Ω |
| 安裝 | 1/4-28 |
| 敏感材料 | 壓電陶瓷 |
| 結構設計 | 剪切 |
| 殼體材料 | 不銹鋼 |
| 重量 | 90 g |
| 外形尺寸 | φ30X60 |
| 輸出方式 | 5/8-24(兩芯插座) |
| 配套件 | 傳感器合格證（標定參數、頻響曲線）、1/4-28螺栓、一頭為5/8-24兩芯插頭RVVP電纜（3m） |
188GF防爆震動傳感器規格說明書http://www.testeb.com/download/201707/CA-YD-188GF.pdf
傳感器器防爆合格證http://www.testeb.com/download/201707/CA-YD-188GF_ExibIICT4T6.jpg
IEPE工業監測壓電振動加速度傳感器選型表
| 型號CA-YD- | 靈敏度±5% | 頻率響應 | 量程 | 抗沖擊 | 工作溫度 | 重量 | 尺寸 | 安裝 |
| 159超低頻振動傳感器 | 10000 mV/g | 0.1-0.5k Hz(±10%) | 1g | 500g | -20 - +80℃ | 250G | Φ38×60 mm | M8 |
| 168A | 50 mV/g | 1-10k Hz(±10%) | 100g | 5000g | -40 - +120℃ | 35G | Φ16×36 mm | M5 |
| 183 | 2.5 mV/g | 1-6k Hz(±10%) | 200g | 1000g | -40 - +120℃ | 165G | —— | 2-M6 |
| 185TNC | 50 mV/g | 0.5-5k Hz(±10%) | 100g | 1000g | -40 - +120℃ | 35G | Φ18×25 mm | M5 |
| 186G | 100 mV/g | 0.5-5k Hz(±10%) | 50g | 2000g | -40 - +120℃ | 53G | Φ22×44 mm | M5 |
| 187 | 100 mV/g | 0.4-12k Hz(±10%) | 50g | 2000g | -40 - +120℃ | 110G | Φ22×52 mm | 1/4-28 |
| 187C振動加速度傳感器 | 100 mV/g | 1-5k Hz(±10%) | 50g | 3000g | -40 - +120℃ | 110G | 22×22×53 mm | M6 |
| 188G | 500 mV/g | 0.2-2.5k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 90G | Φ30×50 mm | M6 |
| 188C | 500 mV/g | 0.5-5k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 130G | 52×23×25 mm | Φ6 |
| 188GF本安防爆傳感器 | 500 mV/g | 0.2-3k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 90G | Φ30×60 mm | 1/4-28 |
