深圳安捷倫是德科技Keysight DAQM900A 數據采集器價格與型號參數
- 型號 類型 DAQM900A數據采集器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Keysight DAQM900A采集模塊是20通道固態多路復用器，與DAQ970A/DAQ973A主機搭配使用，速度超快的通用開關和掃描，實現了高密度、多功能開關與高達450通道/秒掃描速率的結合，適用于高速和高吞吐量數據采集應用，能夠測量溫度、交流/直流電壓、頻率/周期、電阻，內置熱電偶溫度參考結點。

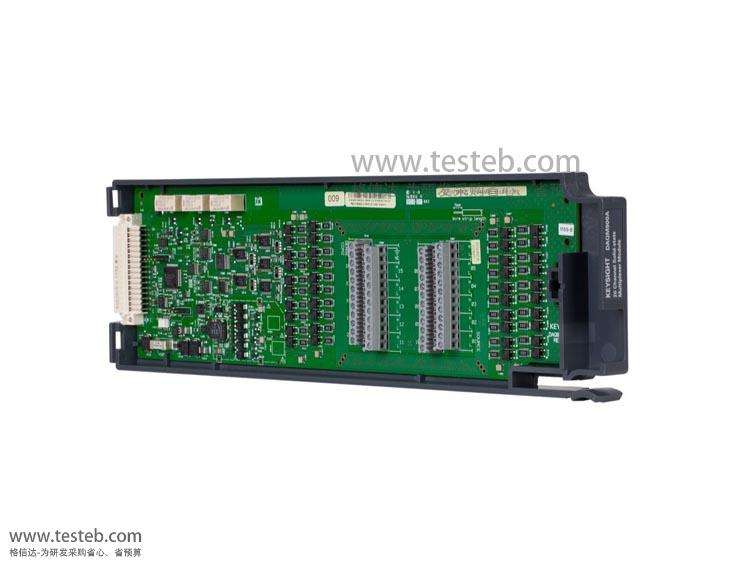

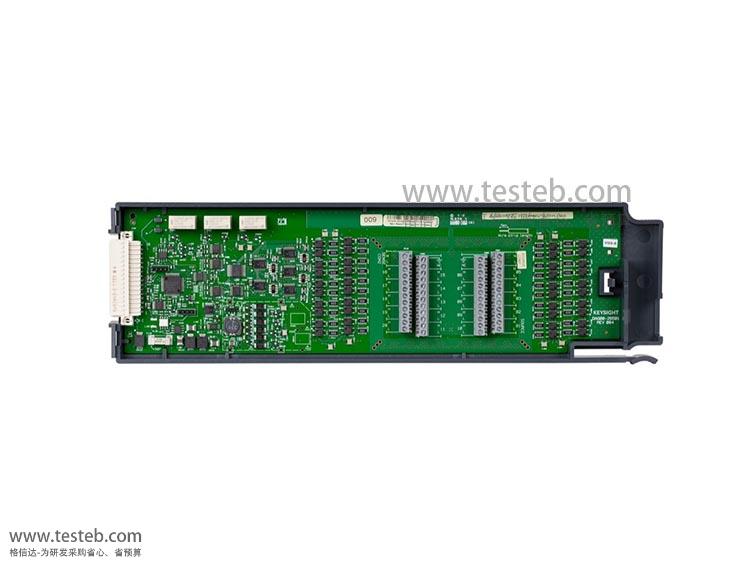

DAQM900A 數據采集器圖片
是德科技Keysight DAQM900A模塊20通道固態多路復用器高速掃描
KEYSIGHT DAQ970A/DAQ973A是新一代34970A和34972A數據采集系統，您可以使用新的系統輕松替換舊款版本。是德科技DAQ970A數據采集系統與其前代產品相比，它對多種類型的信號和在測量速度、精度方面都有改進。它配備了簡單易用的LCD屏幕和軟按鍵，使您能夠輕松配置測試設置，并以多種格式顯示測量結果。BenchVue DAQ應用軟件現在附帶TestFlow應用程序，您無需編程即可實現自動測試。使用新一代DAQ970A數據采集器，您將體驗到易于使用的界面和簡單的免編程自動化測試，從而可以專注于您的主要工作：設計您的產品。
是德科技DAQ970A/DAQ973A采集儀具有比前代產品更大的測量量程，例如測量低的交流和直流電流以及高電阻。6 1/2位（22比特）內置數字萬用表與新型固態多路復用器模塊結合使用，每秒最多可以掃描450個通道，9種插入式開關和控制模塊可供選擇，所有模塊均經過更新，進一步提高了開關速度和測量精度。Keysight是德科技DAQM900A 20通道模塊通用多路復用器可進行2線和4線掃描，內置熱電偶參考結點，120V開關，具有450 通道/秒的掃描速率，適用于高速和高吞吐量數據采集應用，能夠測量溫度、交流/直流電壓、頻率/周期、電阻。

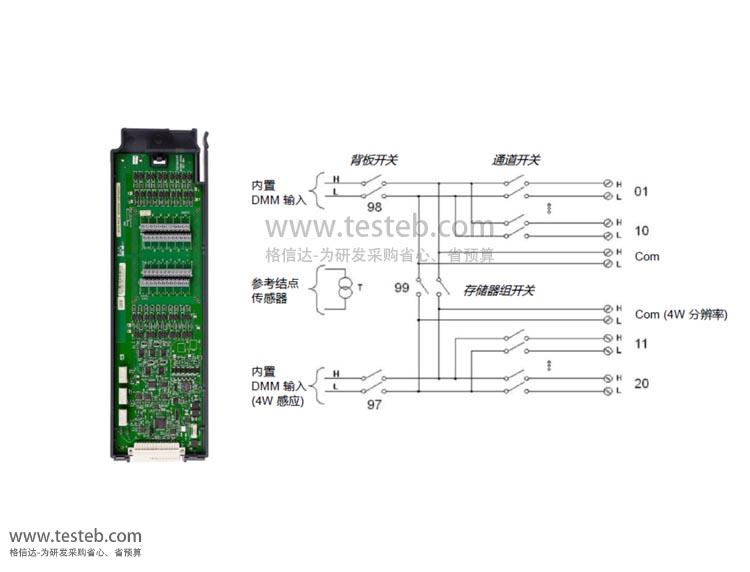

KEYSIGHT DAQM900A采集模塊分為兩組，每組10個2線通道，全部20個通道均可切換高(HI)和低(LO)輸入，從而為內置數字萬用表或外部儀器提供完全隔離的輸入。在4線電阻測量期間，A組的通道自動與B組的通道配對，以提供電源和測量線連接。該模塊具有內置熱電偶參考結點，可在測量熱電偶時最大限度地減少由于熱梯度引起的誤差。
是德科技DAQ970A采集器與安捷倫34970A/34972A區別比較
| 型號 | DAQ970A數據采集器 | 34970A/34972A采集儀 |
| 模塊插槽及速度 | 3個模塊插槽，掃描速率高達450通道每秒 | 3個模塊插槽，掃描速率高達450通道每秒 |
| 內置DMM萬用表 |
• 新內容：自動校準 • 6 1/2 位分辨率 |
• 6 1/2 位分辨率 |
| 測量類型 |
測量并轉換 13 種不同的輸入信號： • 新內容：電容和二極管測試 • 帶熱電偶溫度 • RTD 和熱敏電阻 • 直流/交流電壓 • 2 線和 4 線電阻 • 頻率和周期 • 直流/交流電流 |
測量并轉換11 種不同的輸入信號： • 帶熱電偶溫度 • RTD 和熱敏電阻 • 直流/交流電壓 • 2 線和4 線電阻 • 頻率和周期 • 直流/交流電流 |
| 增加的測量量程 |
• 電阻范圍1000 MΩ • 直流電流范圍1 μA • 交流電流范圍100 μA、1 mA • 用于頻率的方波輸入 |
無增加范圍 |
| 顯示器 | 彩色 LCD/GUI觸摸屏菜單操作 | 單行字母數字顯示 |
| 模塊 |
• 新內容：20通道固態開關多路復用器450通道/秒 DAQM900A • 20 通道電樞開關多路復用器 DAQM901A • 16 通道簧片開關多路復用器 DAQM902A • 20 通道執行器/開關 DAQM903A • 4 x 8矩陣開關 DAQM904A • 雙路4通道射頻多路復用器50Ω DAQM905A • 多功能模塊 DAQM907A • 40通道電樞開關多路復用器 DAQM908A |
• 20 通道電樞開關多路復用器 34901A • 16 通道簧片開關多路復用器 34902A • 20 通道執行器/開關 34903A • 4 x 8 矩陣開關 34904A • 雙路4通道射頻多路復用器50Ω/75Ω • 多功能模塊 34907A • 40通道電樞開關多路復用器 34908A |
對比文檔http://www.testeb.com/download/202006/Keysight_DAQ970A_34970A.pdf
美國Keysight DAQ970A/DAQ973A采集模塊型號規格表
| 型號描述 | 類型 | 速度 | 最高電壓 | 最大電流 | 帶寬 | 熱偏置 | 注釋 |
|
DAQM900A采集卡 20通道多路復用器 |
2線固態,可選擇4線 | 450(通道/秒) | 120 V | 20 mA | 10 MHz | < 4 µV | 內置等溫參考點 |
|
DAQM901A模塊 20通道多路復用器 +2電流通道 |
2線電樞,可選擇4線 | 80(通道/秒) | 300V | 1 A | 10 MHz | 0 µV |
內置等溫參考點 2個額外的電流測量通道 |
|
DAQM902A 16 通道多路復用器 |
2線舌簧,可選擇4線 | 250(通道/秒) | 300V | 50 mA | 10 MHz | < 4 µV | 內置等溫參考點 |
|
DAQM903A 20通道執行器/通用開關 |
SPDT/form C | 120(通道/秒) | 300V | 1 A | 10 MHz | < 1 µV | |
|
DAQM904A 4x8矩陣 |
2線電樞 | 120(通道/秒) | 300V | 1 A | 10 MHz | < 1 µV | |
|
DAQM905A雙路4通道 射頻多路復用器50? |
公共低端,非負載端接 | 60(通道/秒) | 42 V | 0.7 A | 2 GHz | < 4 µV |
1GHz 帶寬， 通過BNC至SMB適配器電纜 |
| DAQM907A多功能模塊 | 2個8-bit 數字I/O 端口 | 42 V | 400 mA | 漏極開路 | |||
| 26比特事件計數器 | 42 V | 100 kHz | 可選輸入閾值 | ||||
| 2個16-bit 模擬輸出 | ±12V | 10 mA | dc | 最大 40mA 總輸出/卡 | |||
|
DAQM908A 40通道單端多路復用器 |
1線電樞（公共低） | 100(通道/秒) | 300V | 1 A | 10 MHz | 無四線測量 | |
|
DAQM909A(僅DAQ973A) 4通道數字化儀 |
同步采樣 | 800 kSa/s1 | 36 Vpk | 24 位分辨率，差分輸入 |
注意：DAQ970A/DAQ973A采集器使用的所有采集模塊均不能用于舊款34970A/34972A主機，反之亦然
