深圳普源RIGOL DG4102 函數信號發生器價格與型號參數
- 型號 類型 DG4102函數信號發生器
- 制造商 品牌 普源RIGOL
- PDF規格說明書
-
功能參數簡介：普源DG4102函數任意波形信號發生器標配高分辨率的頻率計功能，具有高達16次的諧波輸出功能，及噪聲發生功能和突發模式功能，寬大的屏幕顯示，新穎美觀的外形設計，給用戶帶來非凡體驗。

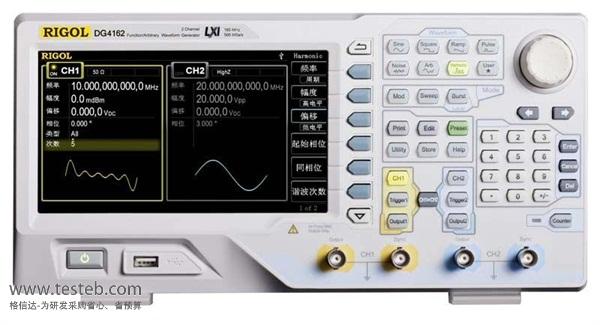

DG4102 函數信號發生器圖片
北京普源DG4102 100MHz函數任意波形發生器
普源DG4102信號發生器是集函數發生器，任意波形發生器，脈沖發生器，諧波發生器，模擬/數字調制器，頻率計等功能于一身的多功能信號發生器。該系列的所有型號皆具有2個功能完全相同的通道，通道間相位可調。DG4102任意信號發生器采用DDS直接數字合成技術，可生成穩定，精確，純凈和低失真的輸出信號；高清寬屏顯示，人性化的界面設計和鍵盤布局，給用戶帶來非凡體驗；標配的LAN，USB接口，可輕松實現儀器遠程控制，為用戶提供更多解決方案。
普源DG4000系列函數/任意波形發生器規格參數
| 型號 | DG4162信號發生器 | DG4102信號發生器 | 普源DG4062信號發生器 |
| 最高輸出頻率 | 160MHz | 100MHz | 60MHz |
| 最高采樣率 | 500MSa/s | ||
| 垂直分辨率 | 14 bits | ||
| 最大任意波長度 | 16k點 | ||
| 通道數 | 2 | ||
| 輸出幅度范圍 |
≤20MHz：1mVpp至10Vpp ≤60MHz：1mVpp至5Vpp ≤120MHz：1mVpp至2.5Vpp ≤160MHz：1mVpp至1Vpp |
≤20MHz：1mVpp至10Vpp ≤60MHz：1mVpp至5Vpp ≤100MHz：1mVpp至2.5Vpp |
≤20MHz：1mVpp至10Vpp ≤60MHz：1mVpp至5Vpp |
| 標準波形 | 正弦波、方波、鋸齒波、脈沖波、噪聲、諧波 | ||
| 內置任意波形 | Sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻、DC 電壓等共計150種 | ||
| 正弦波最大頻率范圍 | 1 μHz至160 MHz | 1 μHz至100 MHz | 1 μHz至60MHz |
| 方波最大頻率范圍 | 1 μHz 至50MHz | 1 μHz 至25 MHz | 1 μHz to 25 MHz |
| 鋸齒波最大頻率范圍 | 1 μHz至4MHz | 1 μHz至3 MHz | 1 μHz to 1 MHz |
| 脈沖波最大頻率范圍 | 1 μHz 至40 MHz | 1 μHz 至25 MHz | 1 μHz to 15 MHz |
| 噪聲最大帶寬 | 120 MHz | 80 MHz | 60 MHz |
| 任意波最大頻率范圍 | 1 μHz 至40 MHz | 1 μHz 至25 MHz | 1 μHz to 15 MHz |
| 頻率分辨率 | 1 μHz | ||
| 頻率準確度 | ±2ppm，18 °C至28 °C | ||
| 方波最快沿時間 | <8 ns 典型值（1Vpp） | <10 ns 典型值（1Vpp） | <12 ns 典型值（1Vpp） |
| 方波過沖 | <3% 典型值（1Vpp） | ||
| 脈沖波最快沿時間 | ≥5ns | ≥7 ns | ≥11ns |
| 脈寬范圍 | ≥10ns | ≥12 ns | ≥18ns |
北京普源DG4102 100 MHz，雙通道信號發生器標配附件：電源線、一根USB數據線、一根BNC電纜 (1米)、快速指南、資源光盤、產品保修卡。
