深圳美國GE/德國KK DM5E 超聲波測厚儀價格與型號參數
- 型號 類型 DM5E超聲波測厚儀
- 制造商 品牌 美國GE/德國KK
- PDF規格說明書
-
功能參數簡介：德國KK超聲波測厚儀DM5E系列是GE新一代便攜式腐蝕監測超聲波測厚儀，測量范圍0.6～508mm，涂層穿透模式測量涂層厚度范圍0.3mm～2.5mm，分辨率0.01mm和0.1mm，可在最惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。

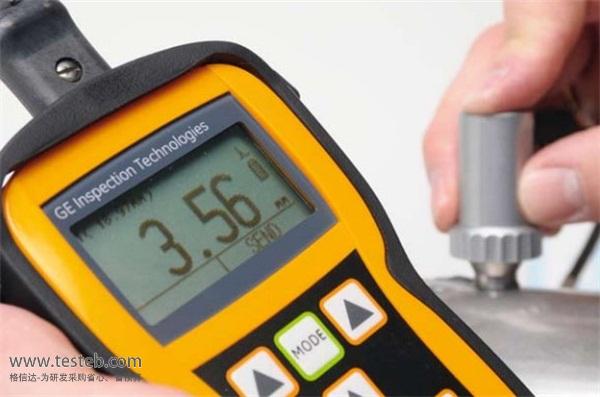

DM5E 超聲波測厚儀圖片
德國KK/GE DM5E超聲波測厚儀,DM4E型號升級新品款
基礎型DM5E Basic超聲波測厚儀
DM5E系列配有堅固的外殼，并符合人體工程學設計，含AA電池重量?jī)H為223克。該電池可以工作多達60小時?；拘虳M5E專門用于EN15317，具有液晶顯示器，在所有照明條件下有可見背光。通過用戶友好型界面，可單手操作儀器。該界面是一個密封的，帶防水性和防塵膜的鍵盤，其特點是功能鍵和方向鍵最少。菜單導航直觀、簡單。基本型DM5E具備各種功能，如最小/最大捕捉、B掃描、報警和差分厚度測量，并且可以即時比較測量厚度和標稱。
DM5E超聲波測厚儀
采用雙層測量操作模式，該模式可以透過涂層測量金屬厚度。無需刮除測量點涂層，節省時間和成本。
DM5E DL超聲波測厚儀
采用支持網格式數據文件格式的數據采集器，最多可容納50，000個讀數?？梢酝ㄟ^迷你USB端口將文件傳輸?shù)絺€(gè)人電腦，或直接通過宏導入到Microsoft Excel。文件名的所有字母數字?jǐn)?shù)據都是通過鍵盤直接輸入的。
三種版本的DM5E均提供各種測量顯示
正常： 厚度值以大號數字顯示在顯示屏中央。
最小掃描： 最小厚度掃描允許用戶在壁面運行探頭。評估期結束后，將顯示所測量的最小材料厚度。
最大掃描： 除了所顯示的是測量的最大厚度之外，最大厚度掃描與最小厚度掃描是完全一樣的。
DIFF/RR%：使用用戶指定的標稱厚度來比較測量厚度。2個值之間的空間差別以差異百分比顯示。
B-掃描： 以圖示法顯示最小厚度值的B-掃描。該圖是根據每秒1點的測量和記錄繪制的。
美國GE DM5E超聲波測厚儀技術參數
| 工作原理 | 超聲波脈沖回波法 |
| 測量模式 | 取決于探頭和材料，在始脈沖和一次底波的測量模式下，0.60毫米到508毫米（0.025英寸到20.00英寸）；在雙層測量模式下，2.00毫米到127.0毫米 |
| 測量分辨率 | 0.01毫米默認 - 可選0.01，0.1毫米（0.001英寸默認 - 可選擇0.001，0.01英寸） |
| 材料聲速范圍 | 0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒） |
| 材料速度分辨率 | 1米/秒（0.0001英寸/毫秒） |
| 單位 | 英寸或毫米 |
| 校準 | 單點校準、用試塊校準和不用試塊校準、兩點校準 |
| 脈沖發生器 | 激勵脈沖： 尖脈沖發生器，電壓：120伏加載到50歐姆負載，使用20兆赫示波器 |
| 接收器 |
帶寬500千赫到12兆赫@ -3dB 增益自動增益控制 |
| 顯示屏類型 | 高分辨率圖形液晶顯示屏，64×128像素，53.0毫米×27.0毫米，背光和對比度可調 |
| 更新速率 | 4赫茲或8赫茲，用戶可選擇，24赫茲掃描模式捕捉率 |
| 厚度值顯示 | 標準查看模式為5位數字，高10.6毫米（0.4英寸），B-掃描查看模式為5位數字，高2.55毫米（0.1英寸） |
| 末位讀數顯示 | 實心和空心讀數指示耦合或非耦合狀態 |
| 設置 | 探頭的9個標準設置 |
| 報警設置 | 最小和最大的報警范圍為0.25毫米到508毫米（0.010英寸20.00英寸），當報警器啟用和違規時，實心和空心讀數交替 |
| 電源要求 | 2 節“AA”電池，電池壽命/工作時間約60小時。 |
| 儀器關閉 | 可選擇“ALWAYS ON”（始終開啟）或在 5、10、15、30 分鐘無操作后“AUTO OFF”（自動關閉） |
| 語言 | 可選擇英語、德語、法語、西班牙語、意大利語、俄語、日語和中文 |
| I/O連接器 | 傳感器雙Lemo 00(同軸)，連接迷你USB和個人電腦 |
| 溫度 | 工作溫度 -10°C 到 +50°C (+10°F 到 +120°F)，存儲溫度 -20°C 到 +60°C (-10°F 到 +140°F) |
| 大小 | 138毫米×32毫米×75毫米，重量223克（0.597磅）含電池 |
| 沖擊 | IEC 68-2-27 Ea，根據Mil Std 810C 方法 516.2 程序I，每軸6次15克11毫秒脈沖半正弦波 |
| 密封 | IEC529/IP54，防塵/防滴水，依據IEC 529對IP54分類的規定 |
德國KK DM5E系列開發出一套新的超聲波探頭，即使在極高的溫度下，也表現出最佳的性能。DA5xx系列產品包括常用的5兆赫的標準探頭，高穿透力的2兆赫探頭，以及7.5兆赫的指尖探頭，均符合EN 15317要求。新開發的5兆赫高溫探頭的工作范圍從-10°C到+204°C。（標準探頭的工作范圍到70°C）。
