深圳皮爾杰克Piergiacomi DPP20N 鉗子剪鉗價格與型號參數
- 型號 類型 DPP20N鉗子剪鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Piergiacomi DPP20N氣動剪鉗適用復合印刷電路板的快速、安全分離，可切割間隙寬度在2.0mm以內的PCB板，切口平整無毛邊，提供可替換的不同寬度的特殊鋼制作的刀片，滿足各種剪切應用。

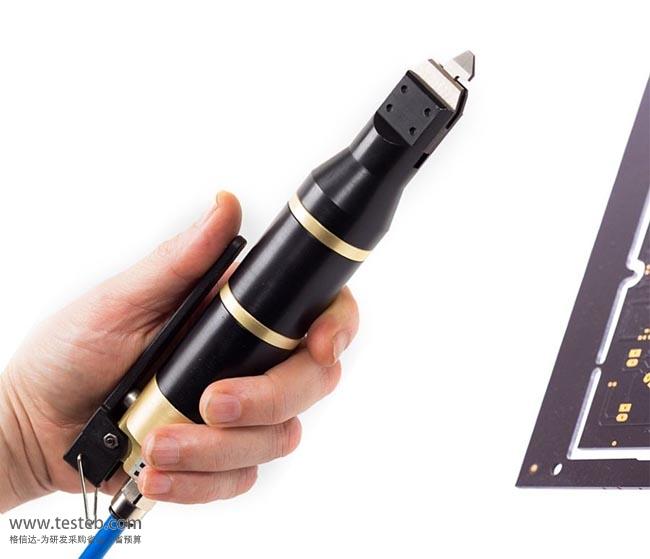

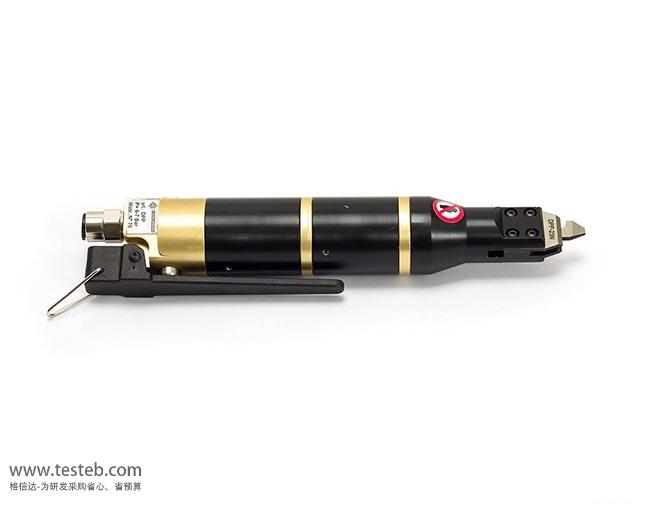

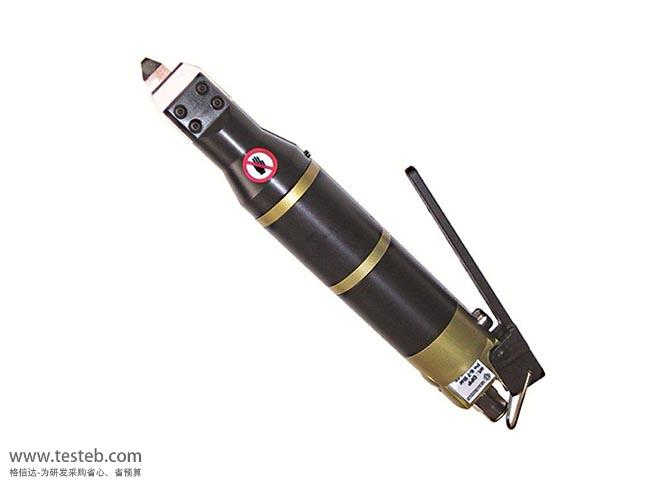

DPP20N 鉗子剪鉗圖片
意大利Piergiacomi DPP-20N氣剪PCB氣動分板工具
意大利皮爾杰克Piergiacomi DPP系列氣動剪鉗是精密的氣動分板工具，適用復合印刷電路板的快速、安全分離，切口平整無毛邊，可替換不同規格的特殊鋼制作的刀片，滿足各種剪切應用。根據客戶要求可提供適用于狹部寬度1mm~3mm的刀片。DPP20N氣剪刀片厚度2.0mm，可處理的PCB板最大厚度1.6mm，連接點距離不小于11mm，最大剪切力80kg。
皮爾杰克Piergiacomi DPP氣動剪鉗規格特點
需提供6-7bar壓縮空氣及氣管，Φ6連接頭，氣流3,5 Nl/min
DPP 20 N氣剪主體尺寸210mm長，35mm直徑，重量400g
刀片材質為特殊工具鋼，可更換以滿足不同剪切應用
PCB板厚度：<1.6mm
兩個連接點之間之間距離長度：最小11mm
插槽寬度：1mm~3mm
狹部長度（刀片厚度）：1.5mm、1.8mm、2.0mm、2.3mm、2.4mm、2.5mm，可理解為基板縫隙寬度
插槽寬度公差（基板縫隙寬度誤差）：0~0.02mm
氣剪規格文檔http://www.testeb.com/download/201712/Piergiacomi_DP_DPP.pdf
DPP氣動PCB剪鉗使用說明書http://www.testeb.com/download/201712/Piergiacomi_DPP_manual.pdf
Piergiacomi皮爾杰克氣剪型號
| 型號 | 間隙寬度（刀片厚度） | 備用刀片型號 |
|
DPP 20N氣動剪鉗（也寫成DPP20N氣剪、DPP-20-N） DPP 20 ND防靜電款 |
2.0mm /0.078" | L20氣動剪刀頭 |
|
DPP 23 N DPP 23 ND |
2.3mm /0.090" | L23氣剪刀頭 |
|
DPP 24 N DPP 24 ND |
2.4mm /0.094" | L24氣剪鉗頭 |
|
DPP 25 N DPP 25 ND |
2.5mm /0.098" | L25氣動剪刀頭 |
注：提供SET DPP套裝，包含全套刀片（即2.0mm/2.3mm/2.4mm/2.5mm），刀片可快速更換
