深圳普源RIGOL DS1102U 數字示波器價格與型號參數
- 型號 類型 DS1102U數字示波器
- 制造商 品牌 普源RIGOL
- PDF規格說明書
-
功能參數簡介：普源DS1102U數字示波器100MHz帶寬，1Gs/s采樣率雙通道，具有性價比優勢。DS1102U示波器還具有有獨特的交替觸發功能，可以將兩路不同頻率信號穩定顯示分析；還具有軟件實現的波形錄制功能、標配通過/失敗測試功能、觸發電路靈敏度可調功能等。

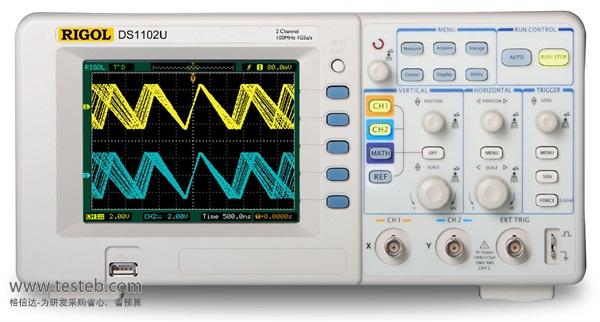

DS1102U 數字示波器圖片
普源官網授權DS1102U數字示波器價格優惠促銷
普源官網授權優惠促銷數字示波器型號DS1102U是為滿足廣大電子愛好者、工程師對基礎測試的要求，并節省產品流通成本，讓大家享受更加實惠的價格，特別推出的兩款經濟型數字示波器，包括DS1054Z、DS1102U示波器。
普源示波器DS1102U數字示波器技術參數
| 帶寬 | 100MHz |
| 存儲深度 | 16K采樣點 |
| 通道數 | DS1102U數字示波器雙通道＋外觸發 |
| 實時采樣率 | 1 GSa/s（單通道 ）， 500MSa/s（雙通道） |
| 等效采樣率 | 10GSa/s， |
| 上升時間 | 3.5 ns |
| 時基范圍 | 2ns/div 至 50 s/div，5ns/div 至 50 s/div |
| 觸發模式 | 邊沿、視頻、脈寬、斜率、交替 |
| 觸發源 | CH1，CH2，Ext，Ext/5，AC Line |
| 垂直靈敏度 | 2 mV/div 至 5 V/div（1MΩ） |
| 垂直分辨率 | 8位 |
| 輸入耦合 | 直流 |
| 滾動范圍 | 500ms/div 至 50s/div |
| 最大輸入電壓 | 300 V RMS CAT I |
| 自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、 下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B的測量 |
| 光標測量 | 手動模式、追蹤模式和自動測量模式 |
| 數學運算 | ＋，－，×，F(xiàn)FT，反向 |
| 內部存儲 | DS1102U數字示波器10組波形、10組設置 |
| U盤存儲 | 位圖存儲、CSV存儲、波形存儲、設置存儲 |
| 接口 | USB Device，USB Host，RS-232，P/F Out（光電 |
| 顯示 | 5.6英寸（320 x 234），64K色TFT彩色液晶屏 |
| 電源 | 全球通用100-127 V/45-440 Hz100-240 V/45-65 Hz，50W 最大值 |
| 尺寸 | 303mm×154mm×133mm |
| 重量 | 2.3 kg |
