深圳ELCO宜科 ELCO-EI40P 編碼器價格與型號參數
- 型號 類型 ELCO-EI40P編碼器
- 制造商 品牌 ELCO宜科
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：ELCO EI40P系列小型軸套型增量編碼器法蘭型式有單翼彈簧片、雙翼彈簧片、長臂安裝支架，具備良好的抗機械損傷性能，可承受較高的軸向和徑向負載，最大軸負荷60N軸向/100N徑向，可滿足各類工業現場應用。

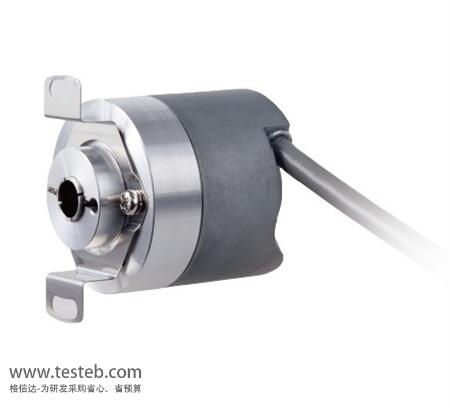

ELCO-EI40P 編碼器圖片
瑞士宜科ELCO編碼器EI40P小型軸套型增量編碼器
ELCO宜科編碼器EI40P機械參數
| 軸徑 | 直徑Φ6H7/ Φ8H7 |
| 可提供的分辨率 |
10， 20， 30， 40， 50， 60， 70， 80， 90， 100， 200， 300， 360， 400， 500， 512， 600， 800， 1000， 1024， 1200， 1250， 2500， (以上部分為常備庫存，其余分辨率應請而定)2000， 4000， 5000 |
| 防護等級 | IP66標準，IP67可選 |
| 每分鐘最大轉速 | 6000 |
| 最大軸負荷 | 60N軸向、100N徑向 |
| 沖擊 | 50G/11ms |
| 振動 | 10G 10~2000HZ |
| 軸承壽命 | 10^9轉數 |
| 轉動慣量 | 大約1.9x10^-6kgm² |
| 起動力矩 | <0.08Nm |
| 主體材料 | 鋁合金 |
| 外殼材料 | 鋅合金 |
| 工作溫度 | -20~+85°C |
| 貯存溫度 | -25~+100°C |
| 重量 | 110g |
宜科ELCO編碼器EI40P電氣特性
| 輸出形式 | RS422 | 推挽 |
| 分度 | 最大5000脈沖/轉 | 最大5000脈沖/轉 |
| 電源(VDC) | 5±0.25或10-30 | 10-30 |
| 無負載時消耗電流 | ≤80mA | ≤125mA |
| 最大負載電流 | ±50mA | ±80mA |
| 最高輸出頻率 | 最大800kHz | 最大800kHz |
| 信號高電平 | 最小3.4V | 最小Ub-1.8 |
| 信號低電平 | 最大0.4V | 最大2.0V |
| 上升時間Tr | Max 200ns | Max 1μs |
| 下降時間Tf | Max 200ns | Max 1μs |
elco編碼器選型手冊EI40P下載地址：http://www.testeb.com/download/201503/20150305225911_996.pdf
瑞士ELCO宜科編碼器型號代碼表
| EI | 40 | P | 6 | - | L5 | P | R | - | 1024 | . | XXXX |
|
系列 EI=增量標準型 |
主體尺寸 40=主體尺寸 |
法蘭型式 P=單翼彈簧片 H=長臂安裝支架 H=雙翼彈簧片 |
軸徑 6=Φ6mm 8=Φ8mm |
編碼器 輸出與供電 L5=RS242(帶反向信號) 5Vdc供電 L6=RS242(帶反向信號) 10~30Vdc供電 H6=推挽HTL(帶反向信號) 10~30Vdc供電 P6=推挽(無反向信號) 10~30Vdc供電 C6=NPN集電極開路輸出10~30Vdc供電 |
出線方式 P=標準輸出電纜長度0.5m TP=切邊出線電纜長度0.5m |
出線方向 R=徑向 |
分辨率 脈沖/轉≤5000 |
特殊形式代碼 |
ELCO宜科編碼器型號
港口起重專用編碼器：EG120RP45-H6PR-1024
小型軸型增量編碼器：EI40A6-L5PR-1024
小型軸套型增量編碼器：EI40P6-L5PR-1024
標準軸型增量編碼器：EC50A6-L5TR-1024
標準軸套型增量編碼器：EC50W10-L5TR-1024
接插件：TMSP1612F
標準軸型增量編碼器：EI58A6-L5TR-1024
標準軸套型增量編碼器：EI58P10-L5TR-1024
重載型大軸套增量編碼器：EI90P30-L5TR-1024
重載型大軸套增量編碼器：EI100P30-L5TR-1024
模擬量4...20mA多圈編碼器：EAMS58C10-A6PR-16/4096
標準絕對值多圈編碼器：EDA58C10-GS6XPCR-4096/8192
Profibus絕對值多圈編碼器：PDA58C10-BF6XXR-4096/8192
CANopen絕對值多圈編碼器：CAM58C10-BF6XXR-4096/8192
DeviceNet絕對多圈編碼器：DAMM58C10-BF6XXR-4096/8192
重載型Profibus絕對值多圈編碼器：PVM115A14-BF6XXR-4096/8192
全金屬封裝微型拉線編碼器：KDM2000A-A6PR-1024/ KDM1000A-A6PR-1024
