深圳固緯GWINSTEK GAG-809 函數信號發生器價格與型號參數
- 型號 類型 GAG-809函數信號發生器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯GAG-809信號發生器提供10Hz ~ 1MHz低頻音頻信號，六段輸出衰減器，在500Hz ~ 20kHz 這一段可聽見的頻率，失真度被控制在最小值，外部同步輸入信號可以幫助與其它儀器的連接。

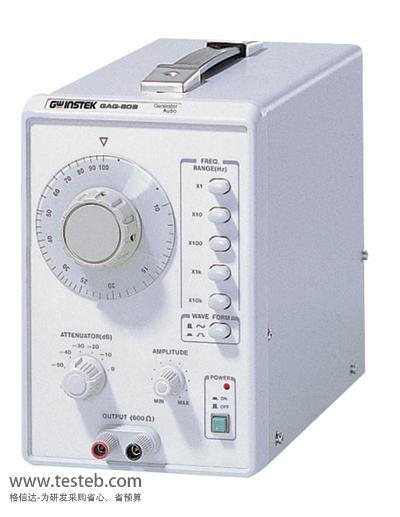

GAG-809 函數信號發生器圖片
固緯GAG-809 1MHz音頻信號發生器
固緯信號發生器GAG-809頻率范圍：10Hz ~ 1MHz，正弦波失真：0.1%，六段輸出衰減器，外部同步功能。GAG-809音頻信號發生器提供低頻信號(<1MHz)產生的解決方案，特別是音頻信號。直觀式的簡單操作面板通過刻度盤選擇不同范圍提供準確的頻率與幅度。除了傳統仿真正弦波輸出還為數字應用提供方波輸出。失真度控制在最小值，特別是在500Hz ~ 20kHz 這一段可聽見的頻率，失真度被控制在最小值。外部同步輸入信號可以幫助與其它儀器的連接。
固緯GAG-809音頻信號發生器技術規格
| GAG-809音頻信號發生器正弦波 | |
| 頻率范圍 | 10Hz ~ 1MHz， 共 5 檔 |
| 頻率指示 | Dial Scale |
| 頻率準確度 | +(3% + 1Hz) |
| 輸出電壓 | 5 Vrms (600Ω負載) |
| 頻率響應 | 10Hz ~ 1MHz +0.5dB (600Ω負載)，Reference Frequency (1kHz) |
| 失真因素 |
500Hz ~ 20kHz， 0.1% 或以下 100Hz ~ 100kHz， 0.3% 或以下 (x 10 range for 100Hz， x 1k range for 100kHz) 50Hz ~ 200kHz， 0.3% 或以下 20Hz ~ 500kHz， 0.5% 或以下 10Hz ~ 1MHz， 1.5% 或以下 |
| GAG-809信號發生器方波 | |
| 輸出電壓 | 10Vp-p or more |
| Overshoot | 2% 或以下(在 1kHz， 最大輸出) |
| Sag. | 5% 或以下 (在 50Hz) |
| 上升/下降時間 | 小于 200nS |
| 周期率 | 50% +5% |
| 外部同步 | |
| 同步范圍 | +5% / Vrms |
| 最大可輸入 | 15V (DC + AC peak) |
| 輸入阻抗 | 150kΩ |
| 輸出 | |
| 輸出阻抗 | 600Ω+10% |
| 輸出衰減器 |
0， -10， -20， -30， -40， -50dB 6 檔 (準確度 +1dB 在 600Ω 負載) |
| 使用電源 | 交流 100/120/220/240V +10%， 50/60Hz |
| 附件 | 電源線 x 1， 操作手冊 x 1， 測試線 GTL-103 x 1 |
