深圳日本圖技 GL900-8 數據采集器價格與型號參數
- 型號 類型 GL900-8數據采集器
- 制造商 品牌 日本圖技
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日本圖技Graphtec midi LOGGER GL900-8記錄儀具有8個輸入通道，支持DC 500V電壓、0～100%RH濕度、脈沖、邏輯信號輸入，1ms高速采樣與長時間數據收錄，可用于產品可靠性試驗測量數據收集分析，數據可通過USB存儲器保存導入電腦軟件。

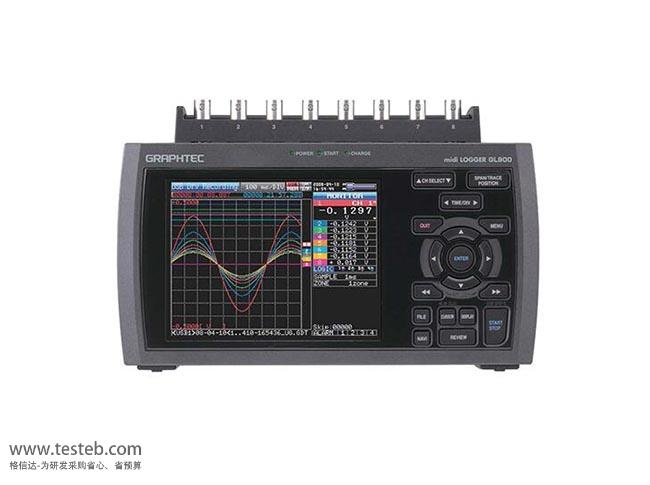

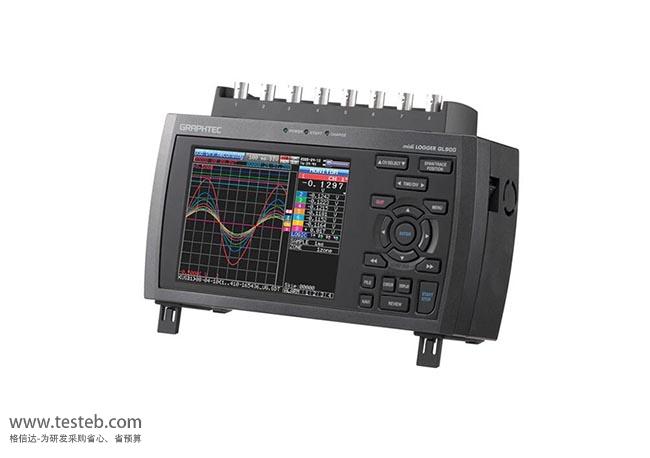

GL900-8 數據采集器圖片
圖技Graphtec GL900-8數據記錄儀1ms高速采樣長時間存儲
電氣產品與工業產品可靠性測試如跌落試驗、振動試驗撞擊試驗環境試驗等，尤其是可動部與驅動部耐久試驗等，需反復進行數萬次試驗與數千小時的耐久試驗。在此背景下，測量機器需具備可進行高速取樣與長時間數據收錄性能、可對各類現象（電壓/溫度/高電壓）實現同時測定。 日本圖技Graphtec midi LOGGER GL900系列記錄儀專供上述各類產品試驗使用，采用可安心進行信號輸入的絕緣輸入方式，支持DC500V的高電壓輸入，0～100%RH濕度、脈沖、邏輯信號輸入，1ms高速同時采樣。大型5.7英寸彩色液晶屏，明亮易見的波形顯示，PC相容性優、可將數據收錄到USB存儲器。
圖技GL900-4為四通道輸入，2018年日本圖技將GL900-8八通道記錄儀升級為高速大容量內存的midi LOGGER GL980數據記錄儀。圖技GL980數據記錄儀具有1MS/s的高速采樣速度，搭載大容量4MW/ch的內置RAM，8個絕緣輸入的電壓或溫度測量通道，可同時測量高速變換的電壓及RMS有效值、溫度信號，適用于產品的研發，以及傳動裝置耐久性試驗中的重復測量等的場合。
日本Graphtec圖技數據記錄儀現售型號
GL7000：電壓、溫度、濕度、脈沖、邏輯，高電壓、應變、加速度，輸出，4~112通道，1μs高速采樣率
GL2000：電壓、溫度、濕度、脈沖、邏輯，高電壓，輸出，4通道，1μs高速采樣率
圖技GL980：電壓、溫度、濕度、脈沖、邏輯，高電壓，輸出，8通道，1μs高速采樣率
GL900-8：電壓、溫度、濕度、脈沖、邏輯，8通道，10μs高速采樣率
GL840數據采集儀：電壓、溫度、濕度、脈沖、邏輯，電流、電力、紫外線輻照照度數據記錄、CO2、加速度，20~200通道，10ms采樣率
GL240便攜式記錄儀：電壓、溫度、濕度、脈沖、邏輯，10通道，10ms采樣率
GL100-WL單通道：使用專用GS系列傳感器，電壓、溫度、濕度、脈沖、邏輯，電流、電力、紫外線輻照照度數據記錄、CO2、加速度
GL100-N單通道：使用專用GS系列傳感器，電壓、溫度、濕度、脈沖、邏輯，電流、電力、紫外線輻照照度數據記錄、CO2、加速度
日本Graphtec GL900數據記錄儀規格
| 型號 | GL900-8記錄儀（已停產 升級替代型號圖技GL980） | GL900-4記錄儀（停產） | |
| 輸入通道數 | 8通道 | 4通道 | |
| 外部輸入/輸出信號 *1 |
觸發輸入1ch、或者外部采樣輸入1ch 邏輯輸入4ch 或者脈沖輸入4ch 警報輸出4ch、或者觸發輸出1ch＋警報輸出3ch（固件Ver3.0以上） |
||
| 采樣速度 | 10μs～1min、外部 *1 | ||
| TIME/DIV | 10ms/DIV～24hour/DIV | ||
| 時間功能 | off 日期與時間 每日周期 每時周期 | ||
| 觸發功能 | 種類 | 開始 ：觸發成立后開始收錄數據 停止：觸發成立后停止收錄數據 | |
| 條件 | 開始 ：off、輸入信號水平值（模擬 邏輯/脈沖）、外部*1、一定時間 | ||
| 停止 ：off、輸入信號水平值（模擬 邏輯/脈沖）、外部*1、一定時間 | |||
| 水平值組合 | 輸入信號水平值：Level OR、Level AND、Edge OR、Edge AND | ||
| 水平值判定種類 | H（上升）、L（下降）、范圍內 *2、范圍外 *2 | ||
| 警報判定功能 | H（上升）、L（下降）、范圍內 *2、范圍外 *2 | ||
|
警報輸出 *1 觸發輸出（固件Ver3.0以后 |
輸出形式 ：集電極開路輸出（5 V負載電阻10kΩ） ） ※收到觸發信號后,輸出1至10ms的脈沖信號（Low有效） |
||
| 脈沖輸入*1 *3 | 轉速模式 | 50～20 M RPM/F.S.（1、2、5步） | |
| 累計模式 | 50～20 M C/F.S.（1、2、5步） | ||
| 瞬時模式 | 50～20 M C/F.S.（1、2、5步） | ||
| 計算功能 | 統計運算*4 ：從平均值、峰值、最大值、最小值、實效值中選擇2種運算 | ||
| 測量范圍及精度 | |||
| 電壓 |
20、50、100、200、500mV，1、2、5、10、20、50、 100、200、500V/F.S.，1-5V/F.S. |
||
| 熱電偶 | 熱電偶 : K、J、E、T、R、S、B、N、W（WRe5-26） | ||
| 濕度 | 0～100%（使用選件B-530） | ||
| 電壓精度 | ± 0.25% of F.S. | ||
| 溫度精度 | 種類 | 測量溫度范圍（TS ：測量溫度） | 測量準確度 |
| R/S |
0°C ≤ TS ≤ 100°C 100°C < TS ≤ 300°C R : 300°C < TS ≤ 1600°C S : 300°C < TS ≤ 1760°C |
±7.0°C ±5.0°C ±（0.05% of rdg +3.0°C） ±（0.05% of rdg +3.0°C） |
|
| B |
400°C ≤ TS ≤ 600°C 600°C < TS ≤ 1820°C |
±5.5°C ±（0.05% of rdg +3.0°C） |
|
| K |
-200°C ≤ TS ≤ -100°C -100°C < TS ≤ 1370°C |
±（0.05% of rdg +3.0°C） ±（0.05% of rdg +2.0°C） |
|
| E |
200°C ≤ TS ≤ -100°C -100°C < TS ≤ 800°C |
±（0.05% of rdg +3.0°C） ±（0.05% of rdg +2.0°C） |
|
| T |
-200°C ≤ TS ≤ -100°C -100°C < TS ≤ 400°C |
±（0.1% of rdg +2.5°C） ±（0.1% of rdg +1.5°C） |
|
| J |
-200°C ≤ TS ≤ -100°C -100°C < TS ≤ 100°C 100°C < TS ≤ 1100°C |
±3.7°C ±2.7°C ±（0.05% of rdg +2.0°C） |
|
| N |
-200°C ≤ TS < 0°C 0°C ≤ TS ≤ 1300°C |
±（0.1% of rdg +3.0°C） ±（0.1% of rdg +2.0°C） |
|
| W | 0°C ≤ TS ≤ 2000°C | ±（0.1% of rdg +2.5°C） | |
圖技GL900記錄儀規格文檔http://www.testeb.com/download/201903/Graphtec_GL900-8.pdf
升級款GL980說明書http://www.testeb.com/download/201903/Graphtec_GL980.pdf
圖技GL9000記錄儀訂貨型號
GL900-4記錄儀4通道：標配僅包含主機、軟件、電源線等，熱電偶、電池等須根據具體需求選購
GL900-8記錄儀8通道（已升級為GL980）：標配僅包含主機、軟件、電源線等，熱電偶、電池等須根據具體需求選購
B-569電池：充電式鋰電池（7.2V、2900mAh）
B-513邏輯警報信號線：外部采樣/邏輯/脈沖輸入，：最大輸入＋24V，輸入閥電壓＋2.5V，磁延0.5V（＋2.5V至＋3V）
B-530濕度傳感器：3m，附帶專用電源接頭
