深圳固緯GWINSTEK GVT427B 指針式萬用表價格與型號參數
- 型號 類型 GVT427B指針式萬用表
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯GVT-427B交流毫伏表具有雙通道，頻率測量范圍10Hz ~ 1MHz，是用來測量正弦電壓的交流電壓表，主要用于測量毫伏級以下的毫伏、微伏交流電壓。

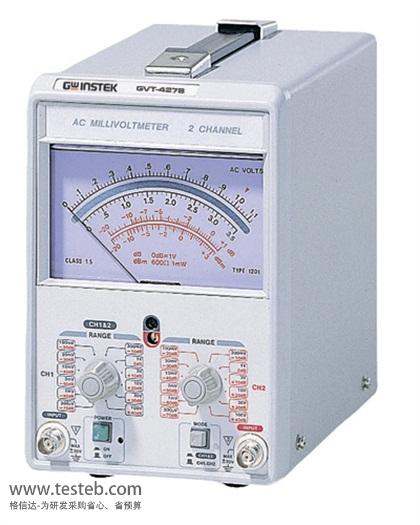

GVT427B 指針式萬用表圖片
固緯毫伏表 GVT-427B 300uV~100V交流毫伏表
一般萬用表的交流電壓檔只能測量1伏以上的交流電壓，而且測量交流電壓的頻率一般不超過1千赫。固緯GVT-427B毫伏表測量的最小量程是10毫伏，測量電壓的頻率可以由50赫到100千赫，是測量音頻放大電路必備的儀表之一。
固緯GVT427B毫伏表使用三個普通晶體管、一塊100微安表頭和一些其他元件，電路簡單，制作容易。被測信號電壓從接線柱輸入到毫伏表中，10毫伏檔不經衰減直接輸入，也就是毫伏表的最高靈敏度是10毫伏。R19是為提高輸入阻抗而設置的。D1、D2是為防止輸入電壓過大，使BGl的召B～E結被擊穿而設置的。BG1～BG3組成三級阻容耦合音頻放大器。由BG2集電極經過C5、R29、W到BGl發射極引入的負反饋有穩定增益、減小放大器失真的作用，調整W可以調整毫伏表的靈敏度。
GVT-427B雙通道交流毫伏表技術參數
| GVT427B毫伏表輸入 | |
| 電壓范圍 | 300μV ~ 100V 滿刻度 12 檔 |
| 分貝范圍 | -70db ~ +40db 12 檔 |
| 準確度 | +3% 滿刻度 |
| 操作模式 | 通道 1 與 通道 2 獨立分開，或以通道 1 同步 |
| 頻率響應 | 20Hz ~ 100kHz+3%， 10Hz ~ 1MHz+10% (參考值1 kHz) |
| 阻抗 | 1MΩ， 約 40pF |
| GVT-427B毫伏表輸出 | |
| 準位 | 滿刻度時，約 0.1Vrms |
| 失真 | 小于 2% |
| 使用電源 | 交流 115V/230V±10%， 50/60Hz |
| 附件 | 電源線 x 1， 操作手冊 x 1， 測試線 x 2 |
| 尺寸&重量 | 142(寬) × 210(高) × 235(長) mm，約 2.8 公斤 |
