深圳安捷倫是德科技Keysight Keysight-34902A 數據采集器價格與型號參數
- 型號 類型 Keysight-34902A數據采集器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書
-
功能參數簡介：是德科技Keysight 34902A數據采集器模塊是具有16通道的多路復用器, 使用于數據采集和開關單元，可用于高吞吐、自動化測試應用及高速數據記錄和監測任務，2線和4線掃描，內置熱電偶參比接點。

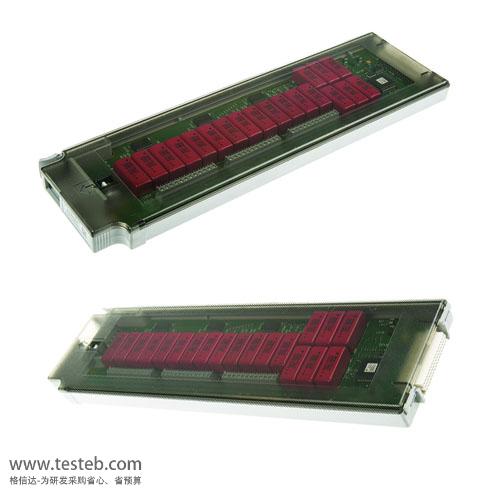

Keysight-34902A 數據采集器圖片
安捷倫是德Keysight Technologies 34902A數據采集卡
Keysight 34902A高速數據采集卡模塊采用簧片繼電器，實現每秒高達250條通道的掃描率，用于keysight 34970A /34972A數據采集/開關單元系列。此模塊可用于高吞吐、自動化測試應用及高速數據記錄和監測任務。是德安捷倫數據采集卡agilent 34902a支持16個高達300V的兩線輸入開關，在同一模塊上可以混合2線和4線通道，內置熱電偶參比接點。如需電流測量需要用戶提供的分流電阻器，無外部瞬態抑制時，不建議連接到交流線路。
是德科技安捷倫Agilent 34970A 和 34972A 模塊/數據采集卡選型指南
| 型號描述 | 類型 | 速度 (通道 / 秒) | 最高電壓 | 最大電流 | 帶寬 | 熱偏置 | 注釋 |
|
34901A 20 通道多路復用器 + 2 電流通道 |
2 線電樞 (可選 4 線電樞) |
60 | 300 V | 1 A | 10 MHz | < 3 μV |
內置溫度參考結 2 附加的電流通道(共 22 個) |
|
34902A 16 通道多路復用器 |
2 線干簧式 (可選 4 線電樞) |
高達250 通道/ 秒 至內置存儲器 |
300 V | 50 A | 10 MHz | < 6 μV | 內置溫度參考結 |
|
34903A 20 通道通用開關 |
SPDT/C 型 | 120 | 300 V | 1 A | 10 MHz | < 3 μV | |
|
34904A 4 x 8 矩陣 |
2 線電樞 | 120 | 300 V | 1 A | 10 MHz | < 3 μV | |
|
34905A 50 Ω 雙1 x 4 射頻多路復用器 |
通用低壓型 (非端接型) |
60 | 42 V | 0.7 A | 2 GHz | < 6 μV |
1GHz 帶寬， 通過BNC 至SMB 適配器電纜 |
|
34906A 75 Ω 雙1 x 4 射頻多路復用器 |
通用低壓型 (非端接型) |
60 | 42 V | 0.7 A | 2 GHz | < 6 μV |
1GHz 帶寬， 通過BNC 至SMB 適配器電纜 |
|
34907A 多功能模塊 |
2 個8 bit I/O 端口 26 bit 事件計數器 2 個16 bit 模擬輸出 |
- - - |
42V 42V ± 12V |
400mA - 10mA |
- 100KHz dc |
- - - |
漏極開路 可選輸入閾值 最大40mA 總輸出/ 幀 |
|
34908A 40 通道單端多路復用器 |
1 線電樞 (通用低壓型) |
60 | 300 V | 1 A | 10 MHz | < 3 μV |
內置溫度參考結 無4線測量 |
