深圳固緯GWINSTEK LCR8110G LCR電橋測試儀價格與型號參數
- 型號 類型 LCR8110GLCR電橋測試儀
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：固緯lcr電橋測試儀LCR-80000G系列1MHz/5MHz/10MHz高精度LCR表，具有幅頻特性曲線圖表功能，LCR-8110G頻率范圍20Hz~10MHz，精度0.1%，以圖表形式顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律。

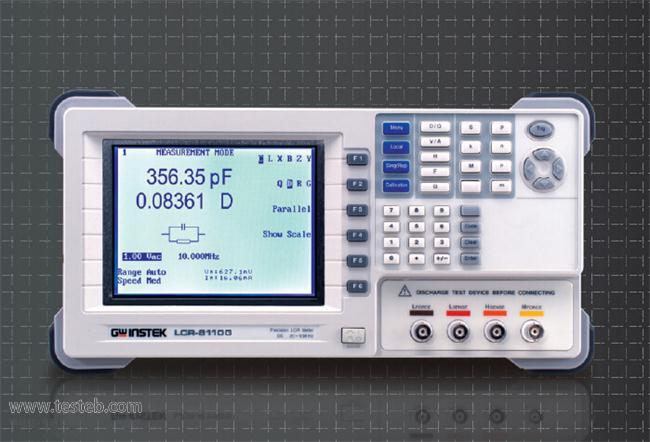

LCR8110G LCR電橋測試儀圖片
固緯LCR-8110G 10MHz頻率數字電橋測試儀
Gwinstek LCR-8000G系列數字電橋表針對寬廣的頻率范圍內阻抗的精密測量而設計，其中LCR-8101G為1 MHz，LCR-8105G為5MHz，LCR-8110G電橋測試儀20Hz-10MHz?？梢詼y量11種不同參數，基本精度為0.1%，這樣就滿足了RF電路中元器件和模組的精確測量要求。，LCR-8110G測試儀圖表模式功能將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律，并以曲線圖的形式顯示結果。標準配備的GPIB和RS-232C接口，可以用于設備遠端控制和讀取測試結果。
固緯lcr測試儀LCR-8000G系列具有單層操作菜單的超大LCD顯示屏，用戶不需要很長 的學習時間即可進行操作。LCR-8110G豐富的特點讓您的測試任務變得更加簡單而實用。
臺灣固緯LCR-8000G高精度LCR表規格參數
| 測試頻率 |
LCR-8101G：1MHz高精度LCR表 LCR-8105G：5MHz高精度LCR表 LCR-8110G：10MHz高精度LCR表 |
| 基本準確度 | ±0.1% (R, Z, X, G, Y, B, L, C) |
| 測量參數 |
阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C),交流電阻 (Rac), 品質因數 (Q), 損耗因數 (D), 導納 (Y), 電導 (G), 電抗 (X), 電納 (B),直流電阻 (Rdc) |
| LCR-8110G電橋測試儀測量范圍 | |
| R, Z, X | 0.1mΩ ~ 100MΩ |
| G, Y, B | 10nS ~ 1000S |
| L | 0.1nH ~ 100kH |
| C | 0.01pF ~ 1F |
| D | 0.00001 ~ 9.9999 |
| Q | 0.1 ~ 9999.9 |
| θ | -180° ~ +180° |
| Rdc | 0.1mΩ ~ 100MΩ |
| LCR8110G數字電橋表測試速度 | |
| 交流 (> 2kHz) | 直流 |
| 最大(MAX): 75mS | 最大(MAX): 30mS |
| 快速(FAST): 150mS | 快速(FAST): 60mS |
| 中速(MEDIUM): 450mS | 中速(MEDIUM): 120mS |
| 慢速(SLOW): 600mS | 慢速(SLOW): 900mS |
| 測試信號電平 |
≦3MHz：10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV ＞3MHz：10mV~1Vrms, 1mV/Step or 10mV/Step, 2%±5mV |
| 短路電流 | 最大20mA |
| 輸入阻抗 | 100Ω |
| 接口 | RS-232, GPIB |
| 電源 | AC 115V ±10% / 230V ±10% (可選), 50/60Hz |
| 尺寸&重量 | 330(寬) x 170(高) x 340(深)mm, 約5公斤 |
LCR8110G 數字電橋測試儀說明書下載地址http://www.testeb.com/download/201603/GWINSTEK_LCR-8110G.pdf
固緯lcr電橋測試儀訂貨信息
LCR-8101G 1MHz高精度LCR電橋
LCR-8105G 5MHz高精度LCR電橋
LCR-8110G 10MHz高精度LCR電橋表
標配：測試線LCR-12、電源線、用戶手冊
選配：夾具冶具配件 □ 表示配件工作在限制頻率內（1MHz 以下）
| 配件型號 | 描述 | LCR-8101G | LCR-8105G | LCR-8110G |
| LCR-05 | 軸向和徑向元件測試夾具 | √ | □ | □ |
| LCR-06A | Kelvin clip測試線（4線） | √ | □ | □ |
| LCR-07 | Kelvin clip測試線（2線）+接地 | √ | □ | □ |
| LCR-08 | SMD/Chip測試夾具 | √ | □ | □ |
| LCR-09 | SMD/Chip元件(固定式)測試冶具 | √ | √ | √ |
| LCR-12 | Kelvin clip測試線（4線）+接地夾 | √ | √ | √ |
| LCR-13 | SMD/Chip 元件(固定式)測試冶具 | √ | √ | √ |
| GTL-232 | RS-232C連接線, 9-pin母座對9-pin,Null Modem | √ | √ | √ |
| GRA-404 | 面板機架 (19", 4U) | √ | √ | √ |
