深圳奧美加AMG LGD-60 激光測徑儀價格與型號參數
- 型號 類型 LGD-60激光測徑儀
- 制造商 品牌 奧美加AMG
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：奧美加LGD-60激光測徑儀采用激光掃描技術，測量范圍大、精度高、重復性好，可測量0.4-50mm漆包線、微拉絲等超細線，測量結果輸出6V電壓信號，RS485通訊接口，可與PLC和PC聯機通訊。

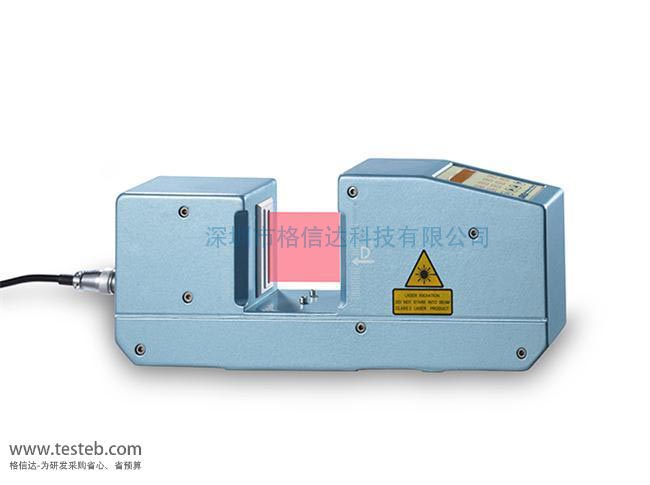

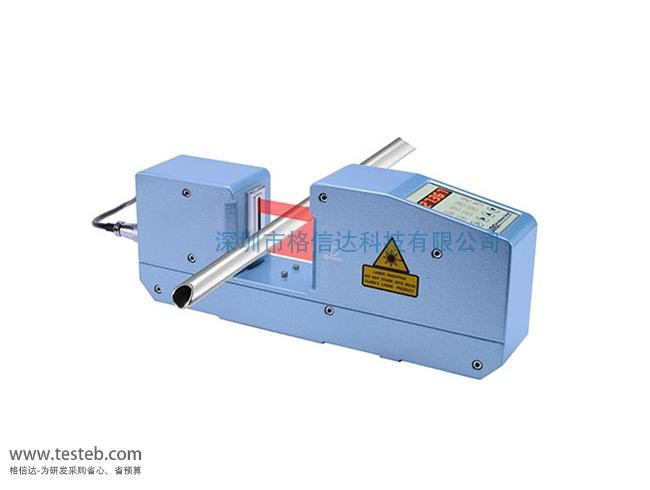

LGD-60 激光測徑儀圖片
LGD-60激光測徑儀0.4mm~50mm直徑測量
LGD-60激光測徑儀測量范圍0.4-50mm，分辨率0.001mm，精度0.003±0.02%D，可通過RS485連接遠端顯示控制器，具備在線速度跟蹤，可對生產線的速度進行最優控制，與測徑儀的最大有效距離可至1000米。LGD60激光掃描測徑儀采用SMD電路，體積小、重量輕、抗干擾強，不受外界雜光和煙霧影響測量穩定性。奧美加LGD-60測徑儀適用于各種電纜、管材，線材漆包線、微拉絲等超細線，各類玻璃管、玻璃棒等透明、半透明物體的直徑、外經測量，以及厚度、圓度、寬度測量。
奧美加LGD-60激光測徑儀規格參數
| 型號 | LGD-60激光掃描測徑儀（管材棒材直徑、工件寬度厚度） |
| 工作原理 | 非接觸式激光掃描 |
| 光源 | 第二代可見激光，波長650nm |
| 測量范圍 | 0.40mm - 50.0mm，支持透明物測量 |
| 分辨率 | 0.001毫米（ 0.001mm，1μm微米） |
| 準確度 | 精度±0.003mm, 3μm微米 |
| 顯示方式 | 本地顯示器，5 位數碼管顯示 |
| 顯示頻率 | 標準為0.2 秒/ 次 （快慢可調節） |
| 掃描速度 | 800 次/秒 |
| 信號輸出 | 6V DC電壓輸出 |
| 數據采集分析 | 支持 （需要外接電腦并配軟件） |
| 報警信號輸出 | 含雙繼電器報警輸出，可分別輸出超上差、超下差 |
| 通信接口 | 儀器采用RS485通信或MODBUS接口，可接DPM系列遠程顯示控制器、電腦 或PLC等外圍設備 |
| 供電電源 | 100V to 250V AC, 50Hz～60Hz，儀器功耗小于15瓦 |
| 使用環境 | 溫度5～45℃，濕度35-85% (無冷凝水)，空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃 |
| 產品防護 | 整機采用防塵防水保護，但不能夠浸泡入水中 |

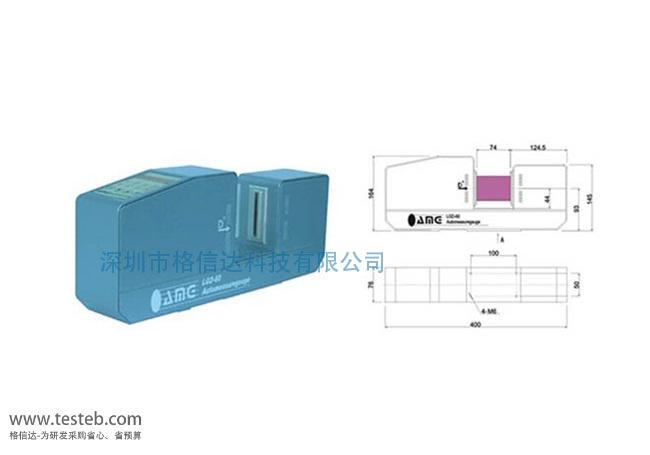

| 尺寸重量 | 400 x 164 x 76 mm，5.0KG |
LGD-60測徑儀說明書http://www.testeb.com/download/201609/AMG_LGD-60.pdf
AMG LGD-60測徑儀配套外部設備
數碼大外顯示屏
應用于硫化線、橡膠線、電力電纜等大型生產車間在生產中的超遠距離監測，具有單面或雙面顯示功能。
DPM-1遠端顯示控制器
專為L(zhǎng)GD系列激光測徑儀配套使用，內置AMG專有PID自適應控制算法，具備在線速度跟蹤，可對生產線的速度進行最優控制。與lgd-60測徑儀的最大有效距離可至1000米，輸出信號-6V～+6V DC電壓，具備繼電器超差報警輸出功能。
激光測徑儀_直徑|外經|寬度|厚度|圓度|偏心率|跳動測量?jī)x參數選型表
| 型號 | 測量范圍 | 精度 | 分辨率（毫米或微米） |
|---|---|---|---|
| LGD-02 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-02XY雙向激光 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LMP-02便攜式測徑儀 | 0.0200mm ~ 1.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-05鉆頭銑刀測量 | 0.0600mm ~ 3.0000mm | ±0.0005mm即0.5μm微米 | 0.0001mm，即0.1μm |
| LGD-10 PCB鉆頭篩選 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGD-10XY雙向激光測量線纜 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGP-10微細管材測量 | 0.100mm ~ 10.000mm | ±0.001mm即1μm微米 | 0.001mm，即1μm |
| LGD-25線纜測徑儀 | 0.100mm ~ 20.000mm | ±0.002mm+0.02%D | 0.001mm，即1μm |
| LGD-25XY雙向激光測徑儀 | 0.100mm ~ 20.000mm | ±0.002mm+0.02%D | 0.001mm，即1μm |
| LGD-60管材直徑測量 | 0.400mm ~ 50.000mm | ±0.003mm+0.02%D | 0.001mm，即1μm |
| LGD-100直徑寬度厚度測量 | 0.500mm ~ 90.000mm | ±0.005mm+0.02%D | 0.001mm，即1μm |
| LSG-2030激光測徑儀 | 0.100mm ~ 25.000mm | ±0.003mm即3μm微米 | 0.001mm，即1μm |
| LSG-40刀具測量、外圓、跳動 | 0.100mm ~ 30.000mm | ±0.002mm即2μm微米 | 0.001mm，即1μm |
| LSG-60外經跳動測量?jī)x | 0.400mm ~ 60.000mm | ±0.003mm即3μm微米 | 0.001mm，即1μm |
| LSP-0110便攜式激光測徑儀 |
0.02mm - 1.000mm 0.10mm - 6.000mm |
±0.0005mm, 0.5μm ±0.001mm, 1μm微米 |
0.0001mm , 0.1μm 0.001 毫米,1μm |
