深圳日置HIOKI LR8401-21 數據采集器價格與型號參數
- 型號 類型 LR8401-21數據采集器
- 制造商 品牌 日置HIOKI
- PDF規格說明書
-
功能參數簡介：日置數據采集儀LR8401-21標配2個通用單元LR8501，每個單元模塊包含15個通道共計30路輸入，每個通道具有10ms高速采樣率，可記錄測量溫度、直流電壓、電流信號，主機僅A4尺寸大小，便于攜帶到各種作業現場進行測量。

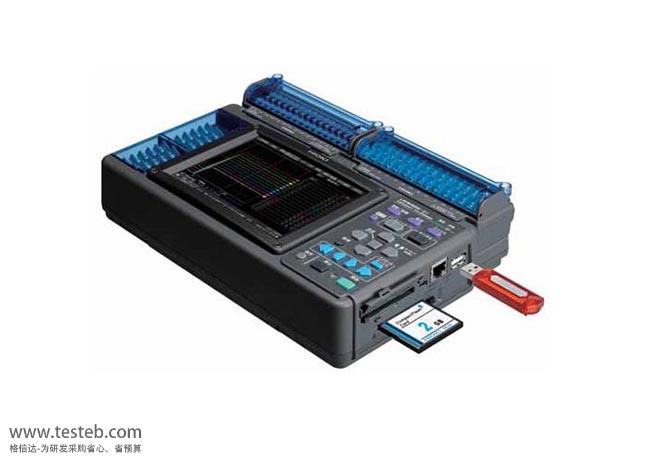

LR8401-21 數據采集器圖片
日置HIOKI LR8401-21溫度記錄儀30通道10ms高速采樣
日本日置HIOKI LR8401-21溫度記錄儀及LR8400-21、LR8402-2 面向燃料電池、電動車電池等開發領域，可用于燃料電池材料開發、汽車研發及車載零件評估、設備的維護與檢查、電子產品的評估和電子零件電阻值的評估。日置LR8400-21系列主機標配有30通道，可增加至60ch，絕緣的多通道同時測量，10ms高速采樣。日置LR8401-21數據記錄儀標配的LR8501通用模塊可實現熱電偶溫度、Pt100熱電阻及濕度、電壓、電阻信號和脈沖信號輸入，可額外擴展到60個通道。
日置HIOKI LR8400-21系列便攜式數據采集器規格參數
| 通用單元LR8501 |
【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子臺) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500mV ※通道間絕緣，主機間絕緣 【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)， 3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣 【溫度：白金熱電阻】-200℃～800℃，3檔量程(Pt100，JPt100)，分辨率0.01℃ ※不絕緣 【電阻】10Ω～200Ωf.s.4檔量程，最高分辨率0.5mΩ ※通道間不絕緣 【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣 【通道間最大電壓】DC300V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓) |
| 電壓、溫度單元LR8500 |
【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子臺) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500mV ※通道間絕緣，主機間絕緣 【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)， 3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣 【溫度：白金熱電阻】及【電阻】（無此功能） 【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣 【通道間最大電壓】DC250V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓) |
| 根據單元組合型號 |
LR8400-21數據記錄儀：含電壓/溫度單元LR8500×2 LR8401-21數據記錄儀：含通用單元LR8501×2 LR8402-21數據記錄儀：含電壓/溫度單元LR8500×1+通用單元LR8501×1 |
| 脈沖/數字輸入部分 |
【通道數】脈沖輸入8ch或數字輸入8ch (可每個各通道的脈沖/數字，所有脈沖輸入通道和主機共地) 【脈沖累積】0～1000M脈沖，(無電壓a接點，開路集電極或電壓輸入)，最高分辨率1脈沖 【轉數計算】0～5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號)， 分辨率1/n(r/s)※n為每1轉的脈沖數1~1000 【數字輸入】每個記錄間隔記錄1/0 【通道間最大電壓】非絕緣【最大輸入電壓】DC0~50V |
| 記錄間隔 |
在混動類汽車等電子化的汽車開發中，需要進行負載急劇變化的測試要求 1~15ch測量是10ms，因此可以準確捕捉負載急劇變化時的情況 16~30ch測量也可以達到20ms采樣率 31~60ch測量時為50ms采樣率 |
| 數字濾波 | OFF/50Hz/60Hz(自動設置Cutoff頻率) |
| 存儲容量 | 內存8MW，CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作) |
| 接口 |
LAN：100BASE-TX，功能：通過附屬軟件/通訊指令采集數據、 FTP服務器/客戶端、HTTP服務器、E-mail ※主機Ver1.20以后可使用LAN通訊 USB：USB2.0系列迷你BX1，功能：通過附屬軟件/通訊指令采集數據、 將外部媒介的數據傳輸至計算機中 |
| 顯示屏 | 5.7型TFT彩色液晶(640×480點) |
| 功能 | 實時保存至CF卡/U盤中，數值/波形運算等 |
| 電源 |
AC適配器9418-15(AC100~240，50/60Hz）， 另售電池組Z1000/連續使用時間5h， DC10~28V（連接線請另外咨詢） |
| 體積和重量 | 272W×182.4H×66.5Dmm，1.8kg |
| 附件 | 主機，說明書，測量指南，AC適配器9418-15，CD-R(數據采集應用軟件Logger Utility，USB線 |
| 部分選配件 |
LR8500電壓/溫度單元：2極帶M3螺絲的端子板 15ch，電壓、熱電偶、溫度測量 LR8501通用單元：4極帶壓緊端子的端子板 15ch，電壓、熱電偶、熱電阻、濕度、電阻測量 Z2000濕度傳感器：長3m，用于LR8400-21系列和LR8410-30 Z1000電池組：NiMH，主機充電 |
日置記錄儀LR8400系列規格說明書http://www.testeb.com/download/201507/HIOKI_LR8400_21.pdf
HIOKI LR8401-21溫度數據記錄儀應用

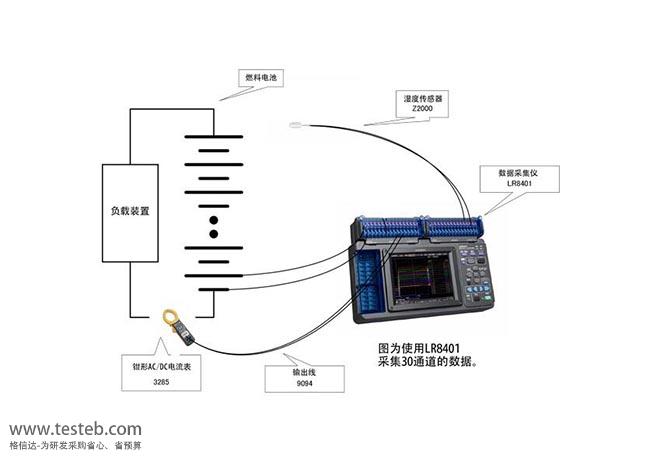

燃料電池組開發的電壓、溫度測量
設備的保養和檢查

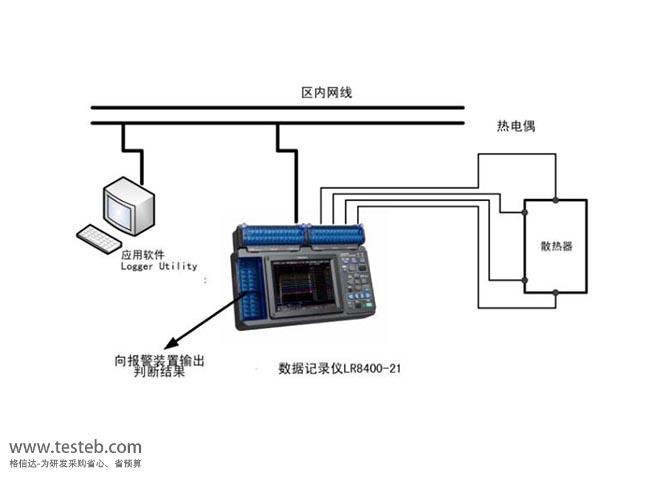

爐溫管理
多個積層電池的電壓測量
車輛開發和車載零部件的評估
監測接觸電阻的時間變化
溫濕度等的環境測量的記錄
