深圳國產工廠品牌 MWT-2PI 真空吸筆價格與型號參數
- 型號 類型 MWT-2PI真空吸筆
- 制造商 品牌 國產工廠品牌
- PDF規格說明書
-
功能參數簡介：MWT-2PI耐高溫晶圓吸筆頭為PI聚酰亞胺熱固性材料，長期可以使用高溫環境中，在400℃溫度下能保持良好的尺寸穩定性和密封性，耐酸堿腐蝕，盤面尺寸寬度20mmx30mm長度，吸面工字型氣孔槽，前端6x6mm方形小鏟突出便于伸進晶圓之間的間隙或者翹起被吸物體，適用于2寸~4寸Wafer硅片拾取轉移。

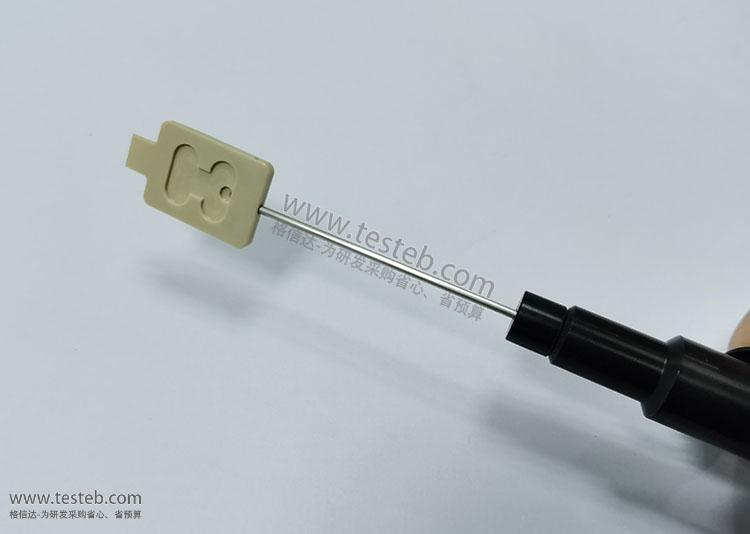

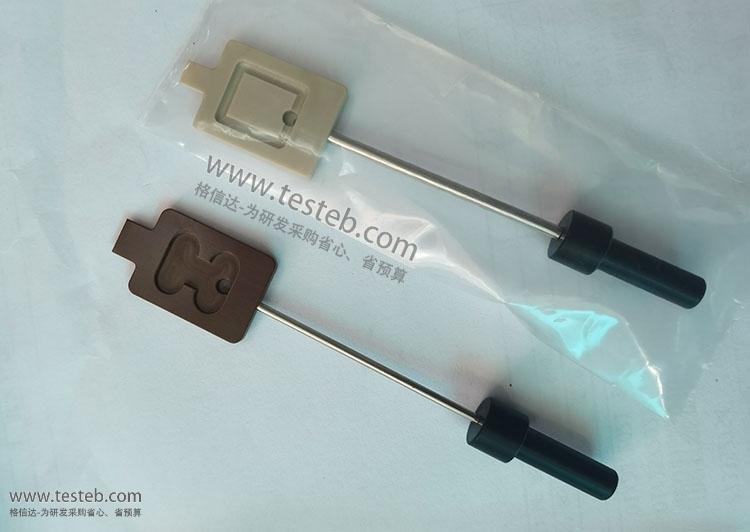

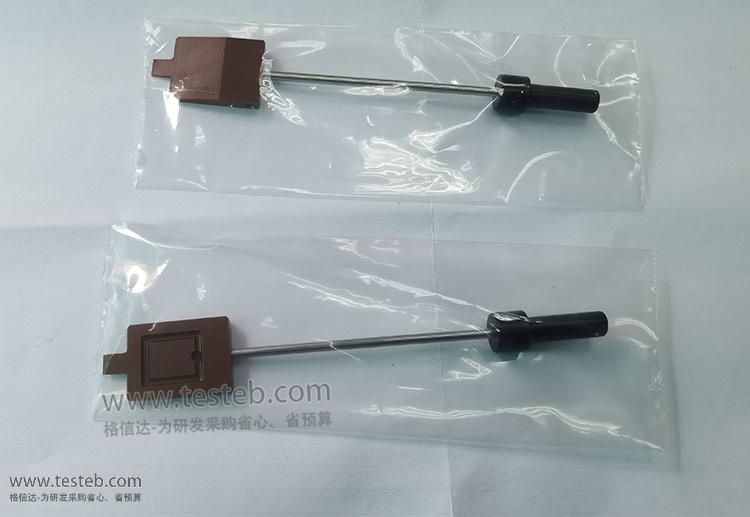

MWT-2PI 真空吸筆圖片
國產MWT-2PI 2寸晶圓吸筆頭耐高溫400℃工字方形小鏟耐酸堿腐蝕
國產MWT-2PI晶圓吸筆頭盤面寬度20mmx30mm長度，工字型氣孔吸附槽，前端6x6mm方形鏟頭便于進入縫隙或翹起硅晶片，總長度125mm，用來吸取2寸晶圓硅片及3~4英寸，適配通用的連接桿，可與國產WWB-O晶圓吸筆桿、或者美國Virtual晶圓吸筆配套使用，后端用氣管與電動真空泵（國產V2-MW8、進口WV-9000）、廠務真空氣源對接組成成套工具。另可提供各種材質及形狀的吸筆頭，滿足客戶特殊用況，歡迎聯系咨詢。
國產晶圓吸筆頭型號規格表
| 型號 | 材質 | 盤面尺寸 (長度x寬度x厚度) | 特點與應用 |
| MWT-PI3010 | PI 棕色 | 短小圓角36mmx10mmx3mm，吸1-2寸晶圓 | 耐強酸堿，長時間耐高溫300℃、短期400℃ |
| MWT-PI3010B | PI 棕色 | 廋長方尖30mmx10mmx3.8mm，吸1-2寸晶圓 | 同上 |
| MWT-2PI吸筆頭 | PI 棕色 | 工字鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 耐強酸堿，長時間耐高溫300℃、短期400℃ |
| MWT-2PI-2 | PI 棕色 | 葫蘆鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 同上 |
| MWT-PI4620 | PI 棕色 | 廋長方尖46mmx20mmx3.3mm，吸4-6寸晶圓 | 同上 |
| MWT-PI4825 | PI 棕色 | 方形鏟頭48mmx25mmx3.8mm，吸6-8寸晶圓 | 同上 |
| MW-TPAI4620 | PAI 棕綠色 | 廋長方尖46mmx20mmx3.3mm，吸4-6寸晶圓 | 耐高低溫-40℃至260℃ |
| MWT-ST3 | 不銹鋼材質 | 三角形 吸1-2寸晶圓，另有方形款MW-ST4 | 耐高溫800℃ |
| MWT-PEEK3010 | PEEK 米黃 | 短小圓角36mmx10mmx3mm，吸1-2寸晶圓 | 常溫下使用 |
| MWT-PEEK3010B | PEEK 米黃 | 廋長方尖30mmx10mmx3.8mm，吸1-2寸晶圓 | 常溫下使用 |
| MWT-2PEEK | PEEK 米黃 | 工字鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 常溫下使用 |
| MWT-2PEEK-2 | PEEK 米黃 | 葫蘆鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 常溫下使用 |
| MWT-PEEK-A | PEEK 黑色防靜電 | 細長窄型115mmx12mmx3mm，吸2-4寸晶圓 | 防靜電，常溫使用 |
| MWT-PEEK-B | PEEK 黑色防靜電 | 方形38mmx35mmx3mm，吸6寸晶圓 | 防靜電，常溫使用 |
| MWT-PEEK-C | PEEK 黑色防靜電 | 方形55mmx35mmx3mm，吸8寸晶圓 | 防靜電，常溫使用 |
| MWT-PEEK-C30D | PEEK 黑色防靜電 | 彎頭方形55mmx35mmx3mm，吸8寸晶圓 | 防靜電，常溫使用，彎頭伸進槽類容器吸取 |
| 吸筆桿WWB-O | POM 黑色防靜電 | 真空常開保持吸附，按鈕操作，按下釋放掉片，全長163mm，接2.5mm內徑氣管 | |
| 氣管VCH-PU | PU 黑色 | 可伸縮彈簧管，內徑2.5mmx4mm外徑，拉伸長度2米，也可訂購3米 | |
| 塑料筆座VB-901 | POM 黑色 | 底部需用雙面膠粘貼固定住，高度95mm，帶閉氣卡槽檔放置筆桿時自動壓緊按鈕關閉通路 | |
三種工程塑料晶圓吸筆頭材質性能介紹
一、PEEK聚醚醚酮（廣泛采用的材質類型）
高強度、高韌性、高剛度和良好的耐熱性
溫度純樹脂150-175℃、增強型樹脂300℃左右
獨特的強度、剛度、抗沖擊、抗拉、抗壓強度，強硬但對凹痕敏感
出色的耐摩擦性，摩擦系數小，優異的機械性能、耐高溫性、耐化學腐蝕性
優異的耐化學性，耐受幾乎所有有機和無機化學品（除超強腐蝕性的發煙硫酸和硝酸、二氯甲烷等）
高介電強度，絕緣性能好，高擊穿電壓
優異的阻隔性（CO2，H2S等）、抗輻射性能
二、PI聚酰亞胺（耐高溫應用）
超級工程塑料，耐高溫、耐腐蝕，自潤滑、低磨耗
長期使用溫度超過300℃以上，短期達400~450℃
力學性能優異、尺寸穩定性好、熱膨脹系數小、高絕緣、低熱導、不熔融
可在很多情況下替代金屬、陶瓷、聚四氟乙烯等
廣泛應用在航空、航天、微電子、納米、液晶、分離膜、激光等領域
