深圳瓦特隆Watlow PM6C1CJ 溫控器價格與型號參數
- 型號 類型 PM6C1CJ溫控器
- 制造商 品牌 瓦特隆Watlow
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國Watlow PM6C1CJ-AAAAPWP溫控器是PM PLUS系列的1/16 DIN尺寸款，采用明亮的全彩色前面板觸控顯示屏，具有改進的用戶界面，便于設置、編程和可讀性，向后兼容老款的EZ-ZONE PM PID控制器，引腳保持不變，無需更換線束接線布線，帶通用輸入端口、交換式直流/開路集極和機械式繼電器兩個輸出。

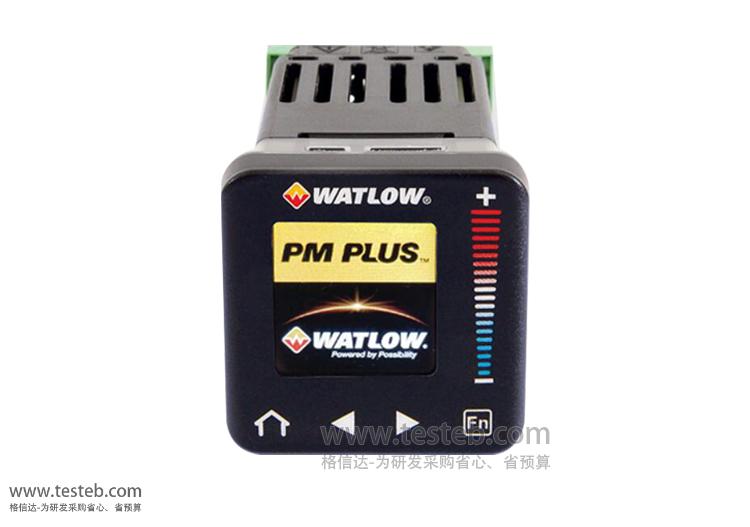

PM6C1CJ 溫控器圖片

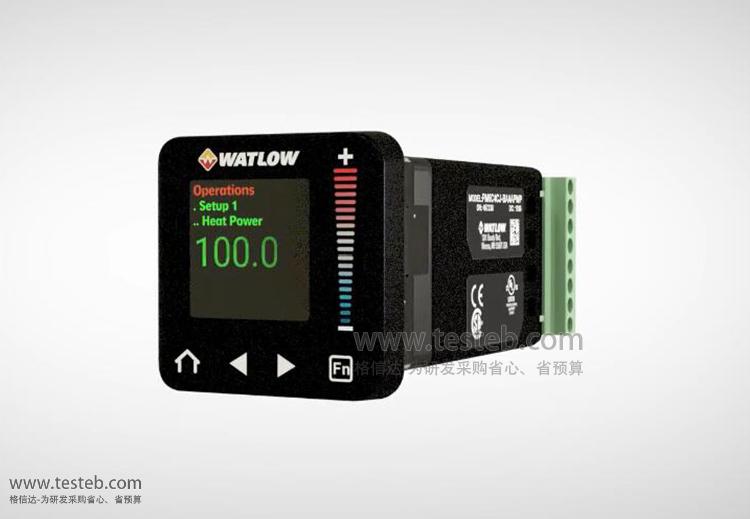

Watlow PM6C1CJ-AAAAPWP溫控器PM PLUS觸摸屏PID控制器
Watlow PM6C1CJ-AAAAPWP溫控器相當于老款PM6C1CJ-AAAAAAA的升級型號，引腳保持不變，無需更換線束接線布線，帶通用輸入端口，具有交換式直流/開路集極、機械式繼電器5A兩路輸出，使用100-240V交流電源連接。配備全新明亮的全彩色前面板觸控顯示屏，帶有易于閱讀的字符和顏色編碼，使顯示屏從多個角度可見。它還有一個平滑觸摸鍵盤，消除了舊的橡膠按鈕，這些按鈕會因使用和惡劣的環境而磨損。新的鍵盤還消除了污染點，并在控制器的正面形成更好的密封。

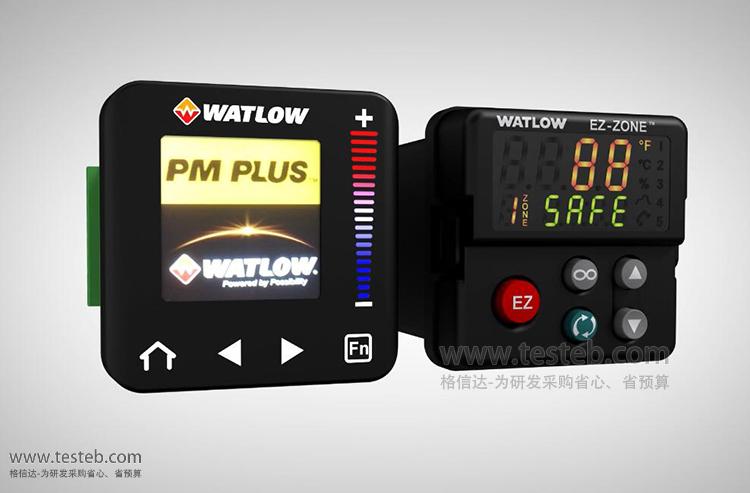

WATLOW EZ-ZONE和新款溫控器PM6/PM8/PM9 PLUS功能比較
| EZ-ZONE PM和PM PLUS系列 | EZ-ZONE PM6 | PM6 PLUS | EZ-ZONE PM8/PM9 | PM8/PM9 PLUS |
| 顯示器類型 | 7段數碼LED屏 | LCD觸摸屏 | 7段數碼LED屏 | LCD觸摸屏 |
| 多語言(英語/德語/西班牙語) | - | 是 | - | 是 |
| 操作接口類型 | 橡膠按鈕 | 光滑觸控 | 橡膠按鈕 | 光滑觸控 |
| Express Model Available快捷菜單 | 有 | - | 有 | - |
| PID回路PID Loops | 1 | 1 | 2 | 2 |
| 剖面斜坡/浸泡 | 總共40步 | 總共40步 | 總共40步 | 總共40步 |
| 配置文件電池備份和實時時鐘 | - | - | 有 | 有 |
| 數字輸入/輸出數量 | 0-2 | 0-2 | 0-2 | 0-2 |
| 輸出數量 | 1-6 | 1-6 | 1-6 | 1-6 |
| 綜合安全限值 | Yes,1 | Yes,1 | Yes,1 | Yes,1 |
| 獨立安全限值 | Yes | None | Yes | None |
| 最大功率輸出5A機械繼電器 | 15A無電弧 | 15A無電弧 | 15A無電弧 | 15A無電弧 |
|
電流測量（接受來自外部的 0-50mA信號電流互感器） |
有 | 有 | 有 | 有 |
| 標準總線通信Standard Bus Communications | 有 | 有 | 有 | 有 |
| Bluetooth®藍牙技術 | 支持可選 | 支持可選 | 無 | 支持可選 |
|
現場總線通信(Modbus RTU 232/485，以太網/IP,Modbus TCP, DeviceNet™, PROFIBUS-DP，SAE J1939現場總線CAN總線） |
支持可選 | 支持可選 | 支持可選 | 支持可選 |
| 10點校準偏移 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
| 比率、微分和平方根 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
| 電動閥控制（無反饋） | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
| 濕球/干球 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
| 串聯Cascade | - | - | 支持可選 | 支持可選 |
| 倒計時計時器 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
瓦特隆Watlow PM PLUS PID溫控器選型代碼
| 代碼選項及含義 | ①② | ③ | ④ | ⑤ | ⑥⑦ | - | ⑧ | ⑨⑩? | ? | ?? |
| PM | _ | _ | _ | _ _ | - | _ | _ _ _ | _ | _ _ | |
| ①②控制器 |
PM PLUS PID控制器 （PM PLUS PID Model模塊、PM PLUS Integrated PID Controller集成控制器） |
|||||||||
| ③封裝大小 |
6：盤裝 1/16 DIN 8：盤裝 1/8 DIN 垂直 9：盤裝 1/8 DIN 水平 4：盤裝 1/4 DIN 水平 |
|||||||||
| ④主要功能 |
C：帶通用輸入端口的 PID 控制器 R：帶通用輸入端口、配置文件斜坡/浸泡的PID控制器 T：具有通用輸入和倒計時定時器的PID控制器 J：帶熱敏電阻輸入的 PID 控制器 N：帶熱敏電阻輸入、配置文件斜坡/浸泡的 PID 控制器 B：帶通用輸入端口、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 E：帶熱敏電阻輸入、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 注）B、E功能對PM6封裝尺寸不可用 |
|||||||||
| ⑤電源、數字輸入/輸出 |
1：100 到 240 V~（交流） 2：100 到 240 V~（交流）加 2 個數字 I/O 點 3：15 到 36 V=（直流）和 24 V~（交流） 4：15 到 36 V=（直流）和 24V~（交流）加 2 個數字 I/O 點 |
|||||||||
|
⑥⑦輸出1和2、 硬件選件 |
[代碼：Output 1輸出，Output 2輸出] CA：交換式直流/開路集極、無 CH：交換式直流/開路集極、無弧15A功率控制 CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EH：機械式繼電器5A,C形、無弧 15 A 功率控制 EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） AK：無、固態繼電器0.5A,A形 KH：固態繼電器0.5A,A形、無弧15A功率控制 KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
| ⑧通信選件或附加數字輸出 |
[始終包含標準總線Standard bus always included] A：None B：Bluetooth®藍牙 E：EIA 485 Modbus® RTU和藍牙 F：Modbus®RTU 232/485和藍牙 G：以太網/IP™/ Modbus®TCP和藍牙 H：設備網絡™ 和Bluetooth藍牙 J：PROFIBUS DP和藍牙 K：SAE J1939 CAN總線和藍牙 1：EIA 485 Modbus®RTU 2：EIA 232/485 Modbus®RTU 3：以太網/IP™/Modbus®TCP協議 5：DeviceNet™設備網絡 6：PROFIBUS-DP現場總線 7：SAE J1939 CAN總線 C：6數字I/O（PM6型號不提供） D：6數字I/O和EIA 485 Modbus®RTU(PM6不可用 M：6數字I/O和藍牙（PM6不提供 N：6數字I/O和EIA 485 Modbus®RTU和藍牙(PM6不可用 |
|||||||||
|
⑨⑩?（未來選件 （輔助控制功能、 輸出3和4硬件選項 |
AAA：未來選項Future Options(對于PM PLUS PID Model默認代碼 或⑨ A：無 C：具有通用輸入的第二個PID通道(PM6不可用 J：帶熱敏電阻輸入的第二個PID通道(PM6不可用 R：輔助第二輸入（通用輸入） P：輔助第二輸入（熱敏電阻輸入） T：電流互感器輸入（當輸出3、4選擇FA、FC、FJ和FK時無效 L：帶通用輸入的集成限位控制器（僅當輸出3、4為CJ、EJ和AJ時有效 M：帶熱敏電阻輸入的集成限位控制器（僅當輸出3、4為CJ、EJ和AJ時有效 ⑩? [代碼：Output 3輸出，Output 4輸出] AA：無、無 AJ：無，機械繼電器5A，形式A AK：無、SSR形式A、0.5A CA：交換式直流/開路集極、無 CH：交換式直流/開路集極、無弧15A功率控制 CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EH：機械式繼電器5A,C形、無弧 15 A 功率控制 EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） AK：無、固態繼電器0.5A,A形 KH：固態繼電器0.5A,A形、無弧15A功率控制 KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
| ?隔離輸入選項 |
P：PM PLUS PID版本（輸出1和2始終隔離） V：PM PLUS增強型固件（隔離輸入1和輸入2始終隔離） X：不是訂單選項，選擇快速菜單時出現 |
|||||||||
| ??客戶選項 |
WP：標準瓦特隆標志面板Watlow logo face plate WN：白板，面板無標志/無名稱 AG：保形涂層Conformal coating 12：Class1, Div.2(不適用E、H或J型) |
|||||||||
常見型號代碼：PM6C1CC-AAAAPWP、PM6C1CJ-AAAAPWP、PM6C1EC-BAAAPWP、PM6C1CA-2AAAVWP、
PM6C1FA-AAAAPWP, PM6C1FA-ARFAPWP, PM6C1FJ-AAAAPWP, PM6C1FJ-JAAAVWP, PM6C2FC-ALEJPWP,
PM8C1FA-AAFAPWP、PM8C2CA-ERAAPWP, PM8C2EK-AREJPWP, PM8R1FC-AAAAPWP,
PM8R4FJ-1LEJPWP、PM9C1CA-3AAAPWP、PM9C1CC-AAFJPWP、PM9C1CA-1AAAPWP
WATLOW PM PLUS溫控器規格文檔http://www.testeb.com/download/202305/Watlow_PM_PLUS_PM6-PM8-PM9.pdf
