深圳皮爾杰克Piergiacomi PN-5050-10 元件引腳成形鉗價格與型號參數
- 型號 類型 PN-5050-10元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：Piergiacomi皮爾杰克PN-5050/10成型鉗能將TO220元件兩邊引腳折彎成兩次90度直角，使之成U型臺階狀，兩邊比中心引腳高2.5mm，根據人體工程學設計折彎工具鉗子，輕巧堅硬，能有效達到省力效果。

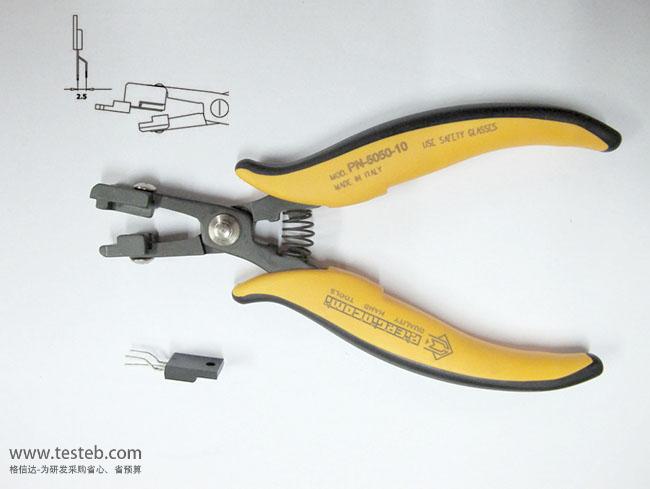

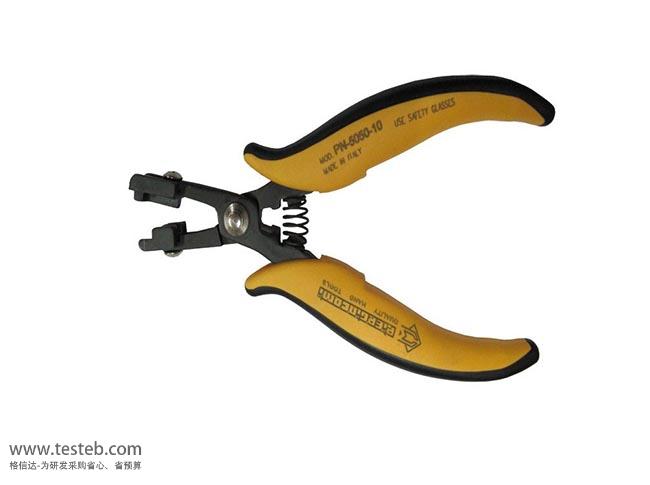

PN-5050-10 元件引腳成形鉗圖片

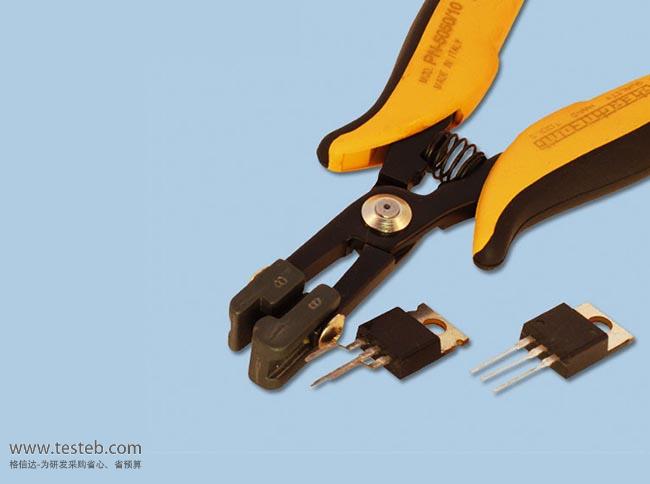

皮爾杰克PIERGIACOMI PN-5050/10成型鉗可控硅引腳折彎整型
意大利皮爾杰克PIERGIACOMI提供各種規格的管腳折彎整型工具鉗子 ，采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果。Piergiacomi PN-5050/10成型鉗能將TO220元件兩邊引腳折彎成兩個直角使之成U型臺階狀，兩邊比中心引腳高2.5mm。
Piergiacomi皮爾杰克TO可控硅元件整型工具鉗
PN-5050D：把TO220元件中心引腳折直角并比兩邊高出3.81mm
PN-5050/3D成型鉗：把TO220、TO247元件中心引腳折彎成突起5.08mm
PN-5050/14D：對TO220元件中心引腳整型高出3.0mm的折彎工具鉗
PN-5050/15D折彎鉗：對TO220元件中心引腳進行折彎突起，腳距2.54mm
PN-5050/4D管腳成型鉗：對T0220、T0247元件邊緣引腳成型腳距5.08mm
PN-5050/10D整型鉗：對TO220元件邊緣引腳成型腳距2.54mm
PN-5050/16D成形鉗：對TO220、TO247元件邊緣引腳成型腳距3.81mm
PN-5050/38D：對T0220五引腳元件1-3-5引腳成型腳距3.0mm
PN-5050/54D：對T0220五引腳元件1-3-5引腳成型腳距2.54mm
PN-5050/36D：對T0220五引腳元件2-4引腳成型腳距3.0mm
PN-5050/53D：對T0220五引腳元件2-4引腳成型腳距2.54mm
PN-5050/6D成形鉗：對TO220元件一次性將引腳彎折90度，中心引腳比邊緣引腳長2.54mm…
PN-5050/17D折彎鉗：把TO220元件引腳折彎90度直角，且中間腳比兩邊引腳突出長度3.8mm
PN-5050/47D：把7引腳TO220元件管腳一次性全部彎折90度角，且2、4、6腳比1、3、5、7短2.5mm
TO元件管腳整型鉗規格http://www.testeb.com/download/201712/Piergiacomi_PN5050_10_16.pdf
意大利Piergiacomi成型鉗型號規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 剪徑/線規/剪切力度 | 鉗子規格 |
| PNR-30 | C型鉗 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PNR-5000 | C、O型鉗 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調， 引腳留2.5mm |
Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度5.0mm |
| PTR-30C | C型、O形 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm，18awg，3.0kg |
長150mm 鉗口厚度3.0mm |
| PTR-30-C/5 | C型、歐形 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
長150mm 鉗口厚度3.0mm |
| PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型，留2.54mm | Φ1.02mm，18awg，3.0kg |
長度145mm 鉗口厚度3.0mm |
| PPR-5001 | U型成型鉗 | 電阻等元件 | 元件引腳U型成型，寬10.16mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬15mm 鉗頭長31.5mm |
| PPR-5002 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬12.70mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬18mm 鉗頭長31.5mm |
| PPR-5003 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，22~20awg，3.0kg |
鉗頭寬13mm 鉗頭長31.5mm |
| PN-5040/7D | 90度角成型 | 電阻等元件 | 元件90°成型，最小距離5mm | Φ1.3mm，16awg，3.0kg |
鉗口厚度5.0mm 距離折角除最小5mm |
| PN-5050D | TO元件成型 | TO220元件 | 中心引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/3D | TO元件成型 | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/04 | TO元件成型 | TO220、TO247 | 邊緣引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/10 | TO元件成型 | TO220元件 | 邊緣引腳距離2.54mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/15 | TO元件成型 | T0220元件 | 中心引腳距離2.5mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/36 | TO元件成型 | TO220元件5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/38 | TO元件成型 | TO220元件5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
長158mm 鉗口厚度5.0mm |
| PN-5050/6 | TO元件成型 | TO220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/7 | TO元件成型 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/21 | TO元件成型 | TO220元件5引腳 |
引腳折彎90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm，16awg，3.0kg |
長155mm 鉗口厚度5.0mm |
| PN-5050/(*) | TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢 | ||||
