深圳皮爾杰克Piergiacomi PNI5015 元件引腳成形鉗價格與型號參數
- 型號 類型 PNI5015元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：PIERGIACOMI皮爾杰克PNI-5015成型剪鉗用于對TO220元件引腳剪切使其變短，適合在使用PN5040、PN5050系列鉗子將三五級管折彎90度直角之后，進行后續二次成型剪切，通過參考擋板調節去除的長度，1.5mm~10mm可調，保留所需要的長度，便于插件組裝到PCB線路板。

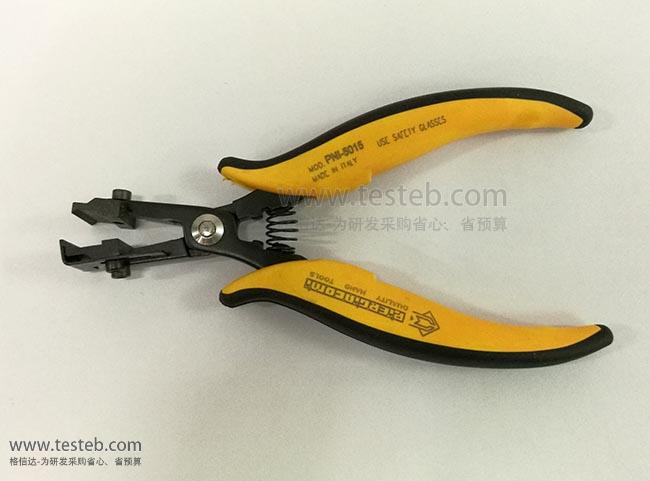

PNI5015 元件引腳成形鉗圖片

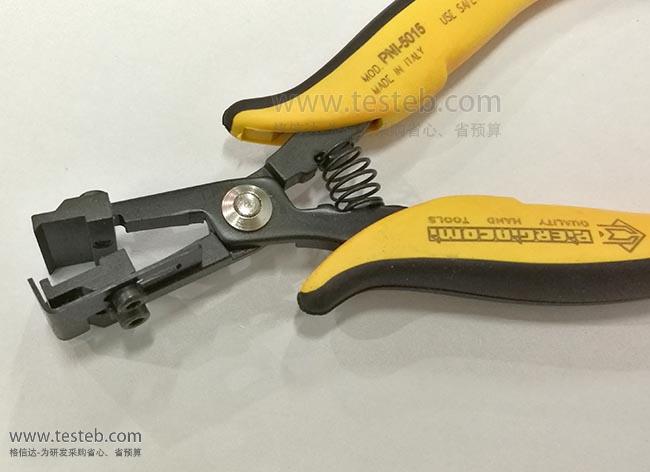

皮爾杰克Piergiacomi PNI-5015成型鉗TO220引腳剪切保留1.5~10mm可調
意大利Piergiacomi有60多種特殊工具針對電子領域的專門應用，滿足各種常規及實驗性需求的手動操作應用，包括斜口鉗、成型鉗及剝線鉗、鑷子、氣剪、分板機等。PIERGIACOMI皮爾杰克成型鉗系列用于對電容、電阻、二極管，TO元件三五級管MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、打K型以及90度直角成型折彎、高低錯位/長短成形以及特殊角度彎切。
Piergiacomi PNI-5015成型剪鉗用于對TO元件引腳剪切使其變短，長度1.5mm~10mm可通過參考擋板調整。因?yàn)榇蠖嗾蹚澇尚毋Q子不帶剪切功能，只能彎不能剪，因此，皮爾杰克PN5015適合在使用PN5040、PN5050系列鉗子將TO元件引腳折彎90度直角之后，進行后續二次成型剪切，保留所需要的長度，便于插件組裝到PCB板。
皮爾杰克Piergiacomi成型鉗型號規格表
| 型號 | 適用元件 | 折彎成型效果 | 適用直徑/線規/剪切力度 |
| PTR 30L成型鉗 | 電阻/二極管 | 元件引腳成L型，并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| PNI-5000整形鉗 | SOP/SOIC可控硅 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | Φ0.80mm，20awg，3.0kg |
| PNI 5015剪鉗 | 三極管引腳平切 | 把NMOS/PMOS引腳剪短，可調整保留長度1.5mm~10mm | 0.64mm，22號線規, 5kg |
| TS 30壓切鉗 | 電阻、二極管 | 將PCB板引腳剪末端切并壓扁，緊貼在線路板上無突起 | Φ1.02mm，18awg，9.0kg |
| TP 30 ESD | 電阻、二極管 | 剪切PCB引腳，并保留一小段向外側彎曲壓平，成扣狀 | Φ1.02mm，18awg，3.0kg |
| TP 5000/15彎切鉗 | 電阻、二極管 | 把PCB板引腳向外折彎30°角，剪切并保留1.5mm高度 | Φ1.02mm，18awg，3.0kg |
| 打K鉗 | |||
| PNR-30 K型鉗 |
C型元件， 電阻電容等 |
鉗頭彎45°，用于將電阻二極管引腳打K腳 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 |
電容、電阻、 二極管引腳等 |
距離2.8mm，O型弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
| PNR-5000 |
電容、電阻、 二極管引腳等 |
成型位置與元件本體距離，即架高3~16mm可調， 帶剪切，保留3mm引腳長度 |
Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容C型/K腳 | 架高4.5mm，剪切后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| U型折彎，本體兩端打直角90度（C形） | |||
| PPR-5001D | 電阻等元件 | 元件引腳U型成型，寬10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 電阻等元件 | 元件引腳U型成型，寬12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，3.0kg |
| PN-5050系列TO元件成型鉗——用于TO元件三極管、五級管、7引腳，MOSFET-NMOS/PMOS管腳整型，具體選型請聯系咨詢 | |||
| PN-5050 | TO220元件三極管 | 中間引腳前踢3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 中心引腳突高5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 兩邊引腳彎折90度，貼裝高度5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10成型鉗 | TO220元件 | 三極管兩邊引腳貼裝折彎，高度2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 五極管2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | TO220 5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220三五級管 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 5極管引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中間引腳突起，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中間引腳折彎，比兩個邊腳高出2.54mm | Φ1.3mm，16awg，3.0kg |
| PN 5040/7 ESD直角成型 | TO元件90度折彎 | TO220引腳彎成90°直角成型，成型位置距離本體>5mm | Φ1.3mm，16awg，3.0kg |
意大利皮爾杰克成型鉗規格文檔http://www.testeb.com/download/201903/Piergiacomi_forming_pliers.pdf
