深圳皮爾杰克Piergiacomi PNR-30 元件引腳成形鉗價格與型號參數
- 型號 類型 PNR-30元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：意大利皮爾杰克Piergiacomi PNR-30成型鉗用于對電阻電容、二極管等的引腳彎折打K型，起到架高減震作用，方便后續插件組裝焊接，可應付1.0mm線徑折彎造型，不能剪切多余長度引腳，需要另外用剪鉗剪掉。

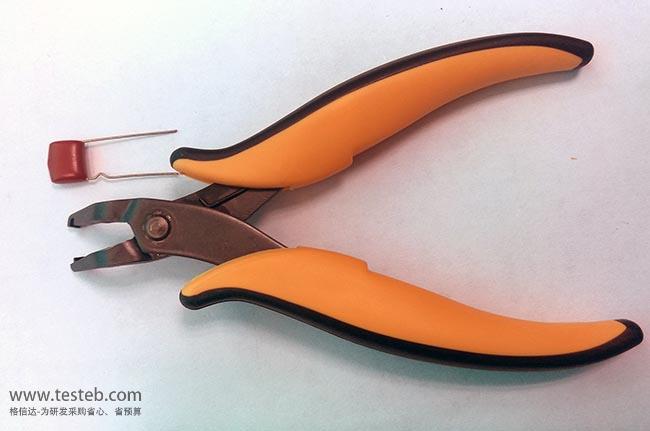

PNR-30 元件引腳成形鉗圖片
皮爾杰克Piergiacomi PNR-30成型鉗電阻二極管引腳打K型折彎
Piergiacomi皮爾杰克工具品牌針對電子領域研發專用手動、氣動工具，滿足各種常規及實驗性需求的產品，包括斜口鉗、成型鉗及剝線鉗、鑷子、氣剪、分板機等。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及TO元件MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。
皮爾杰克Piergiacomi PNR-30成型鉗用于對C型元件如電阻電容、二極管等的引腳彎折打K型，起到架高減震效果，方便后續插件組裝焊接。PNR-30打K鉗可應付1.0mm線徑，僅折彎造型，不能剪切多余長度引腳，需要另外用剪鉗去除不要的部分。而PNR-5000和PTR-30C/5成型剪切鉗一次操作即可彎折并剪斷余腳，僅保留適當長度。
意大利Piergiacomi成型鉗型號規格表
| 型號 | 適用元件 | 成型規格 | 適用直徑/線規/剪切力度 |
| PNR-30 K型鉗 |
C型元件， 電阻電容等 |
鉗頭彎45°，用于將電阻二極管引腳打K腳 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 |
電容、電阻、 二極管引腳等 |
距離2.8mm，O型弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
| PNR-5000 |
電容、電阻、 二極管引腳等 |
成型位置與元件本體距離，即架高3~16mm可調， 帶剪切，保留3mm引腳長度 |
Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容C型/K腳 | 架高4.5mm，剪切后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| U型折彎，本體兩端打直角90度（C形） | |||
| PPR-5001D | 電阻等元件 | 元件引腳U型成型，寬10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 電阻等元件 | 元件引腳U型成型，寬12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，3.0kg |
| PN-5050系列TO元件成型鉗——用于TO元件三極管、五級管、7引腳，MOSFET-NMOS/PMOS管腳整型，具體選型請聯系咨詢 | |||
| PN-5050 | TO220元件 | 中間引腳前踢3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 中心引腳突高5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 兩邊引腳彎折90度，貼裝高度5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10成型鉗 | TO220元件 | 三極管兩邊引腳貼裝折彎，高度2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 五極管2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | TO220 5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 5極管引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中間引腳突起，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中間引腳折彎，比兩個邊腳高出2.54mm | Φ1.3mm，16awg，3.0kg |
| PN 5040/7 ESD直角成型 | TO元件MOSFET | TO220元件彎成90°直角成型，成型位置距離本體>5mm | Φ1.3mm，16awg，3.0kg |
| PNI 5000D整形鉗 | 扁平IC芯片引腳 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | Φ0.80mm，20awg，3.0kg |
| 成型剪切鉗 | |||
| PTR 30L成型鉗 | 電阻/二極管 | 元件引腳成L型成形，并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| PNI 5015剪切鉗 | TO元件三極管 | 把NMOS/PMOS引腳剪短，可調整保留長度1.5mm~10mm | 0.64mm，22號線規, 5kg |
| TP 30 ESD | 電阻、二極管 | 剪切PCB引腳，并保留一小段向外側彎曲壓平 | Φ1.02mm，18awg，3.0kg |
| TP 5000/15彎切鉗 | 電阻、二極管 | 線路板引腳向外折彎30°角，末端剪切并保留1.5mm | Φ1.02mm，18awg，3.0kg |
| TS 30 D壓切鉗 | 電阻、二極管 | 將PCB板引腳剪切并壓扁，扁平緊貼在線路板上 | Φ1.02mm，18awg，9.0kg |
皮爾杰克成型鉗選型文檔http://www.testeb.com/download/201903/Piergiacomi_forming_pliers.pdf
