深圳理化RKC ST-50 熱電偶感溫線價格與型號參數
- 型號 類型 ST-50熱電偶感溫線
- 制造商 品牌 理化RKC
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：RKC ST-50熱電偶溫度傳感器貼在微小表面上即可容易測量溫度，長度107mm，線材直徑50μm，可測最高溫度300℃，精度±1.3℃，玻璃無紡布膠粘著部粘著力強，根據使用條件可以反復使用。

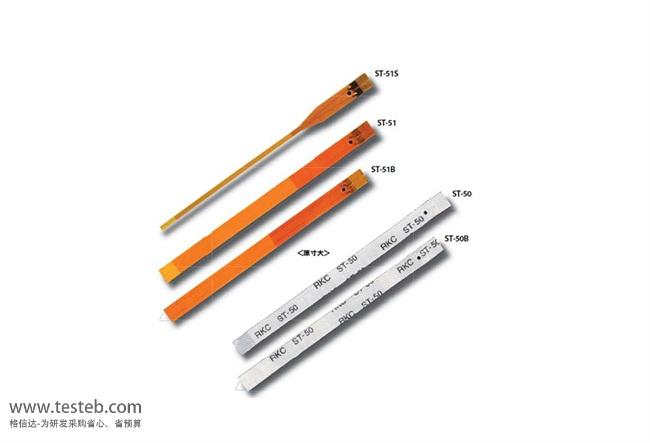

ST-50 熱電偶感溫線圖片

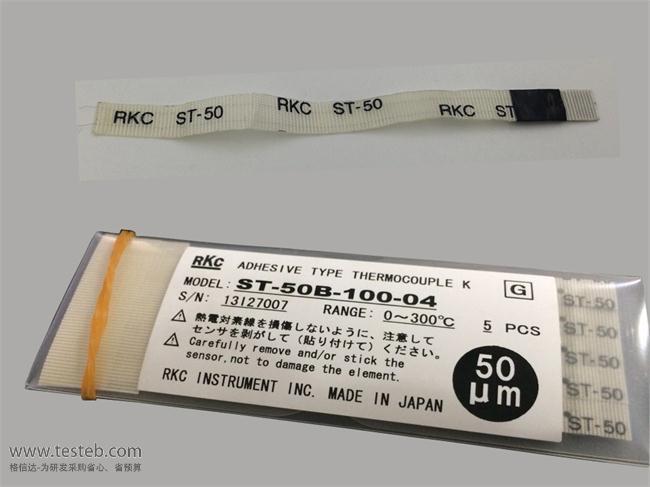

理化RKC ST-50熱電偶粘貼型溫度貼片
日本理化RKC ST-50/51粘貼型熱電偶/前端剝離型測量表面溫度傳感器由于本身的熱容量非常小，因此可瞬間測量溫度，也最適合于溫度曲線數據的収集。ST50熱電偶貼片最高使用溫度和測量高達300℃高溫，也可準確測量溫度頻繁変化的微小表面的溫度。
理化RKC ST-50/51粘貼型熱電偶表面溫度貼片特點
粘著剤使用硅系材料，幾乎都可以粘接在所有的物體表面
用于測量?jī)?nèi)部溫度、自身發熱數據非常方便
ST-50熱電偶粘著耐久性強，有關粘貼次數依據使用環境如粘貼面的干凈程度等而不同
<150℃可反復粘貼剝離使用
150℃~200℃區間條件下，可反復接著、剝離使用
200℃~250℃區間條件下，可反復接著、剝離使用
>250℃以上的話就無法重復使用
利用插件接續方式更換傳感器部簡單，請點擊查看ST50熱電偶專用延長線
ST-50為粘貼型熱電偶可輕松測量細微表面溫度
最適合各種裝置的實驗、評價時的溫度測定，及為取得UL/CSA認證等
RKC理化ST-50粘貼式表面溫度傳感器應用
日本RKC ST-50系列粘貼式熱電偶規格參數
| 型號 | ST-50粘貼熱電偶 | ST-51粘貼熱電偶 | ST-51S熱電偶 | ST-50B前端剝出型 | ST-51B前端剝出型 |
| 溫度范圍 | 0～300℃ | 0～300℃ | -40～300℃ | 0～300℃ | 0～300℃ |
| 精度 | ±1.3℃ | ±1.3℃ | ±1.2℃ | ±1.3℃ | ±1.3℃ |
| 響應時間 | 0.08秒 | 0.08秒 | 0.08秒 | 0.03秒 | 0.03秒 |
| 材質 | 玻璃無紡布膠帶 | 聚酰亞胺膠帶 | 聚酰亞胺膠帶，前端窄小 | 玻璃無紡布膠帶 | 聚酰亞胺膠帶 |
| 長寬厚規格 |
長度107mm、寬6.7mm、厚度0.34mm 粘貼部測溫點7mm |
長度107mm、寬6.7mm、厚度0.15mm 測溫點粘貼部7mm |
長度107mm、寬2.3mm、厚度0.13mm 測溫點粘貼部7mm |
長度107mm、寬6.7mm、厚度0.34mm 突出部測溫點4mm |
長度100mm、寬6.7mm、厚度0.15mm 突出部測溫點4mm |
| 熱電偶的種類 | K型熱電偶，50μm或100μm | K型，50μm | K型，50μm | K型，50μm或100μm | K型，50μm |
| 包裝 | 5張1組 | 5張1組 | 5張1組 | 5張1組 | 5張1組 |
| 熱電偶延長接線 | ST-50專用插件電纜：插件部耐熱溫度230℃，電纜部耐熱溫度180℃，補償導線φ3.3mm，標準1米 | ||||
ST-50熱電偶說明書http://www.testeb.com/download/201608/RKC_ST-50_51.pdf
ST50熱電偶規格文檔日文版http://www.testeb.com/download/201608/RKC_ST50_jp.pdf
RKC ST50熱電偶專用連接線
W-ST50A-1000-Y3：Y端子端末/M3端子型，長度1m
W-ST50A-1000-3C：DP-350/500專用插件型，長度1m
W-ST50A-1000-6C/B：附有DP-700接續用插頭，長度1m
W-ST50A-1000-N：端末未處理，焊錫處理，長度1m
W-ST50A-1000-C：端末未處理，切割，長度1m
W-ST50A-1000-TM1：附縮小型熱電偶插件，延長線長度1m
