深圳日置HIOKI ST5520 兆歐表價格與型號參數

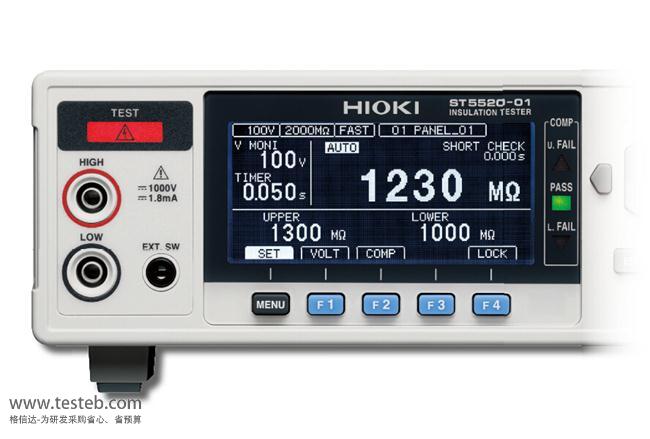

ST5520 兆歐表圖片
日置HIOKI ST5520絕緣電阻測試儀直流電壓測電阻
日本日置HIOKI絕緣電阻測試儀ST5520實現了業界領先的“高速”絕緣電阻檢查，它能以業界最快50ms的速度檢查完畢，是一款滿足了生產線上快節奏要求的產品。ST5520電阻測試儀測量條件最多可保存10組，即使切斷電源仍可保持，保存下來的條件可通過按鍵操作、RS-232C、EXT.I/O讀入。
HIOKI ST5520絕緣電阻測試儀功能及特點
接觸檢查功能，防止接觸不良引起的誤判定
自由設置測試電壓，25V~1000V(1V分辨率)設置
短路檢查功能，防止有故障隱患的產品流入市場
檢查時間業界領先，最快50ms的快速判定
高速自動放電功能，快速結束電池放電
日置ST5520電阻測試儀規格參數
| 測試項目 | 絕緣電阻 ，直流電壓施加方式 |
|
測試電壓/ 測量量程 手動/自動 |
25 V ≦ V < 100 V：2.000/20.00/200.0 MΩ 100 V ≦ V < 500 V ：2.000/20.00/200.0/2000 MΩ 500 V ≦ V ≦ 1000 V：2.000/20.00/200.0/4000/9990 MΩ |
| 基本精度 |
±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ] |
| 測試速度 | FAST：30ms/次，SLOW：500ms/次（切換） |
| 存儲功能 |
保存內容：額定測量電壓、比較器上下限值、測試模式、 判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度 日置ST5520絕緣電阻測試儀存儲數：最多10組（可保存/讀?。?/td> |
| 測試模式 | 連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換） |
| 比較設置 |
UPPER_FAIL：測量值≧上限值 PASS： 上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值 |
| 判定處理 |
蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮， EXT. I/O 輸出、通過RS-232C獲取判定結果 |
| 試驗時間計時器 | 0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間 |
| 響應時間計時器 | 試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間 |
| 模擬輸出 | DC +4 V f.s. |
| 接口 | RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01） |
| 電源 | AC100 V ～ 240 V，50/60Hz，最大25VA |
| 體積及重量 | 215W×80H×166Dmm，1.1kg |
| 附件 |
操作說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1 注：主機無法單獨測量，請根據測量目的另外購買測試線 |
ST5520測試儀簡介http://www.testeb.com/download/201604/HIOKI_ST5520_ST5520-01.pdf
hioki st5520絕緣電阻測試儀說明書http://www.testeb.com/download/201604/HIOKI_ST5520_Datasheet.pdf
HIOKI ST5520絕緣測試儀選件
L9257 連接線(1.2m)
L2200 測試線(70cm)
9299 帶開關探頭(80cm)
9094 輸出線(模擬輸出，1.5m)
9199 轉接頭(BNC-香蕉母頭)
9637 RS-232C線纜(9針-9針，十字)
9638 RS-232C線纜(9針-25針，十字)
