深圳泰克Tektronix TBS1102 數字示波器價格與型號參數
- 型號 類型 TBS1102數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：Tektronix泰克TBS1102示波器，具有100MHz測試帶寬，2通道均實現 1 GS/s 采樣率，內置波形極限測試及16個自動測量和 FFT 分析可簡化波形分析，設計緊湊，性價比高。

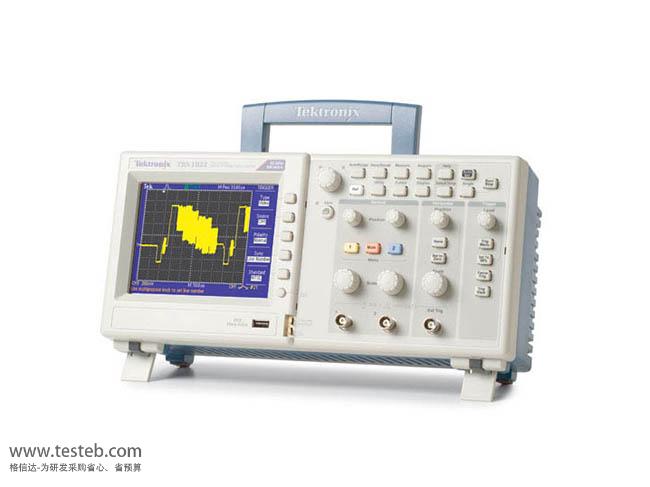

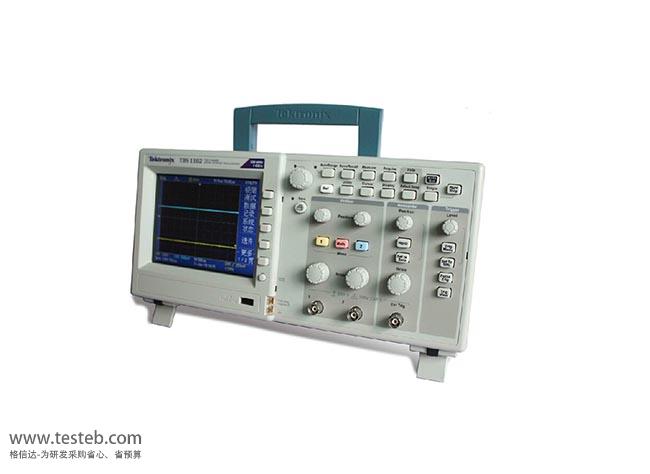

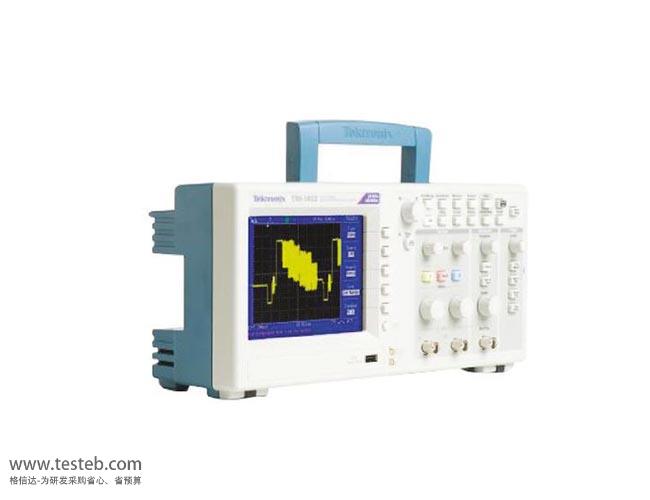

TBS1102 數字示波器圖片
美國泰克TBS1102示波器雙通道1G采樣率
TBS1000系列數字存儲示波器擁有與Tektronix TDS1000C示波器家族相同的用戶界面，是世界上最流行的示波器平臺，全球運行的泰克示波器數量已經超過500000 臺。Tektronix TBS1102數字示波器具有直觀的用戶界面，配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。
美國泰克TBS1102示波器性能特點
100 MHz帶寬，2 通道
全部通道均實現 1 GS/s 采樣率
TBS1102示波器所有通道上2.5k 點記錄長度
高級觸發，包括脈寬觸發和選行視頻觸發
16 個自動測量和 FFT 分析可簡化波形分析，內置波形極限測試
探頭自檢，自動化、擴展的數據記錄功能
自動設置和信號自動量程，內置的上下文相關幫助
5.7 英寸有源 TFT 彩色顯示器，儀器5年保修
Tektronix TBS1000系列數字存儲示波器規格參數
| 型號 | 泰克TBS1064 | TBS1102示波器 | TBS1104數字示波器 | TBS1154示波器 |
| 帶寬 | 60 MHz | 100 MHz | 100 MHz | 150 MHz |
| 通道數 | 4通道 | 2通道 | 4通道 | 4通道 |
| 采樣率 | 每條通道的取樣速率1.0 GS/s | |||
| 記錄長度 | 在所有時基上 2.5k 點 | |||
| 垂直系統 — 模擬通道 | ||||
| 垂直分辨率 | 8 位 | |||
| 輸入靈敏度度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div | |||
| 直流增益精度 | ±3%，從 10 mV/div 到 5 V/div | |||
| 最大輸入電壓 |
300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降 至 3 MHz 時的 13Vp-p AC |
|||
| 偏置范圍 |
2 mV 至 200 mV/div：±1.8 V >200 mV 至 5 V/div：±45 V |
|||
| 帶寬限制 | 20 MHz | |||
| 輸入耦合 | 交流、直流、GND | |||
| 輸入阻抗 | 1 MΩ 并聯 20 pF | |||
| 垂直縮放 | 垂直擴展或壓縮動態或停止波形 | |||
| 水平系統 — 模擬通道 | ||||
| 時基范圍 | 5 ns 至 50 s/div | |||
| 時基精度 | 50 ppm | |||
| 水平縮放 | 水平擴展或壓縮動態或停止波形 | |||
| 輸入/輸出端口 | ||||
| USB接口 |
USB主控端口位于前面板上，支持U 盤 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge® 打印機的連接 |
|||
| GPIB接口 | 選配 | |||
| 波形自動測量 | 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲 | |||
| 波形數學運算 | 加法、減法、乘法，數學函數FFT，窗口：Hanning、平頂、矩形 | |||
| 尺寸重量 | 外觀尺寸158.0 毫米 X 326.3 毫米 X 124.2 毫米，2.0千克 | |||
TBS1000系列泰克示波器說明書http://www.testeb.com/download/201611/Tektronix_TBS1000.pdf
TEK泰克示波器型號訂貨信息
TBS1064 60MHz、4 通道、1 GS/s，TFT DSO
TBS1102 100MHz、2 通道、1 GS/s，TFT DSO
TBS1104 100MHz、4 通道、1 GS/s，TFT DSO
TBS1154 150MHz，4 通道、1 GS/s，TFT DSO
標配附件
TPP0101 100MHz無源探頭適用于TBS1064和TBS1104，每條通道一只
TPP0201 200MHz無源探頭適用于TBS1154，每條通道一只
電源線、NIM/NIST可溯源校準證明、安裝和安全手冊（英語、日語、簡體中文）
裝有客戶文檔的光盤和 OpenChoice PC 通信軟件
教室和實驗室資源光盤
