深圳國產工廠品牌 TC-JYYR2 熱電偶感溫線價格與型號參數
- 型號 類型 TC-JYYR2熱電偶感溫線
- 制造商 品牌 國產工廠品牌
- PDF規格說明書
-
功能參數簡介：TC-JYYR2*7*0.2聚酰亞胺熱電偶線7股線絞合，采用導線式測溫，熱響應時間快，溫度準確，J型熱電偶感溫線外覆聚酰亞胺膜保護層柔軟可以任易彎曲，測溫點壞可剪斷再焊接測溫點，與顯示儀表連接構成測溫系統，操作方便。

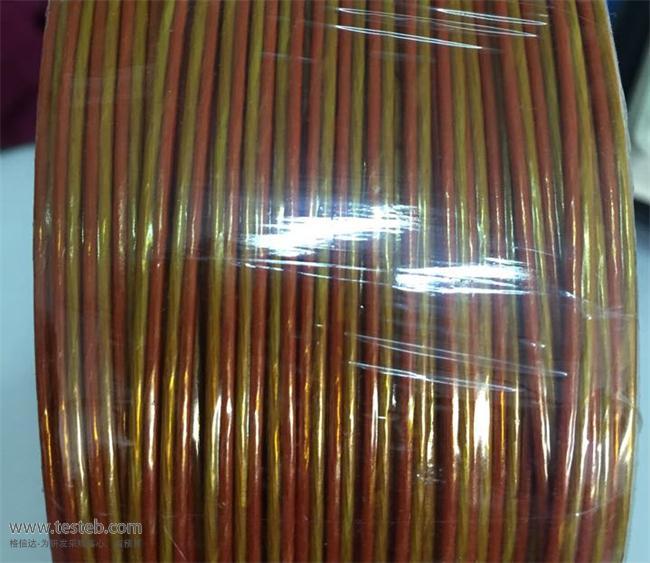

TC-JYYR2 熱電偶感溫線圖片

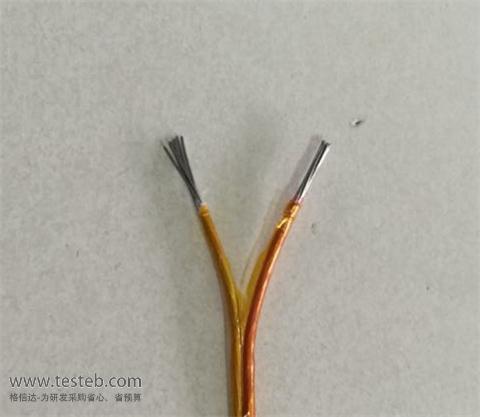

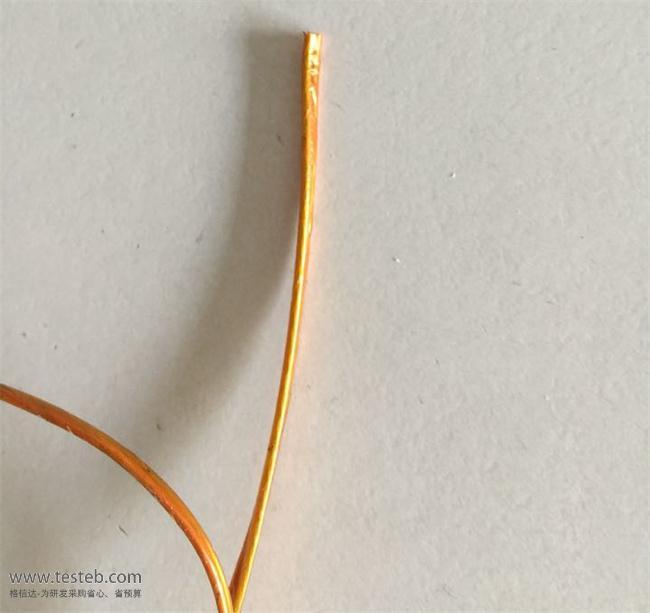

TC-JYYR J型熱電偶聚酰亞胺膜絕緣保護層
格信達科技銷售國產高質量J型熱電偶感溫線TC-JYYR2*7*0.2熱電偶測溫線，導體規格7*0.2mm，7股線絞合線型，正極線顏色為白色，負極線紅色。TC-JYYR2*7*0.2 J型熱電偶聚酰亞胺絕緣保護層可耐溫度范圍-267℃~316℃，一級精度誤差范圍±1.5℃，導線具有較好的柔韌性和防水性，且耐磨性極好。
熱電偶測溫線絕緣層材料特性
| 絕緣保護層材料 | 代號 | 耐溫范圍 | 耐磨性 | 柔韌性 | 防水性 |
| 聚氯乙烯 | V | -40℃~105℃ | 較好 | 較好 | 較好 |
| 鐵氟龍 | F | -267℃~260℃ | 極好 | 較好 | 極好 |
| 聚酰亞胺 | Y | -267℃~316℃ | 極好 | 較好 | 較好 |
| 玻璃纖維/玻纖 | B | -73℃~482℃ | 較差 | 較好 | 較差 |
| 陶瓷纖維/硅纖維 | TC | -73℃~1200℃ | 較差 | 較好 | 較差 |
由上表可以看出用哪種熱電偶比較適合現場實際應用，如在高溫環境需高溫?zé)犭娕紕t選擇陶瓷纖維或玻纖編織保護層材料熱電偶線，中低溫應用鐵氟龍保護層熱電偶性價比較好。
高質量國產j型熱電偶測溫線與美國Omgga J型熱電偶型號規格表
| 國產熱電偶型號 | 對應美國OMEGA | 導體規格 | 絕緣導體 | 外層護套 | 耐溫 | 精度誤差 | 外形尺寸 |
| TC-JBB2*0.8感溫線 | GG-J-20 | 1*0.8 mm | 玻璃纖維 | 玻璃纖維 | 482 ℃ | ±1.1 ℃ | 1.5*2.4 mm |
| TC-JBB2*7*0.3 | GG-J-20S | 7*0.3 mm | 482 ℃ | ±1.1 ℃ | 1.5*2.5 mm | ||
| TC-JBB2*0.6 | GG-J-23 | 1*0.6 mm | 482 ℃ | ±1.1 ℃ | 1.4*2.3 mm | ||
| TC-JBB2*7*0.2 | GG-J-24S | 7*0.2 mm | 482 ℃ | ±1.1 ℃ | 1.3*2.2 mm | ||
| TC-JBB2*0.5 | GG-J-24S | 1*0.5 mm | 482 ℃ | ±1.1 ℃ | 1.1*1.9 mm | ||
| TC-JBB2*0.3 | GG-J-29 | 1*0.3 mm | 482 ℃ | ±1.1 ℃ | 1.0*1.4 mm | ||
| TC-JBB2*0.25 | GG-J-30 | 1*0.25 mm | 482 ℃ | ±1.1 ℃ | 0.9*1.3 mm | ||
| TC-JBB2*0.20 | GG-J-32 | 1*0.2 mm | 482 ℃ | ±1.1 ℃ | 0.9*1.3 mm | ||
| TC-JBBP2*0.8 | GG-J-20-SB | 1*0.8 mm | 玻璃纖維 | 不銹鋼屏蔽 | 500 ℃ | ±1.1 ℃ | 2.2*3.0 mm |
| TC-JBBP2*0.6 | GG-J-23-SB | 1*0.6 mm | 500 ℃ | ±1.1 ℃ | 2.2*3.0 mm | ||
| TC-JBBRP2*7*0.2 | GG-J-24S-SB | 7*0.2 mm | 500 ℃ | ±1.1 ℃ | 2.2*3.0 mm | ||
| TC-JBBP2*0.5 | GG-J-24-SB | 1*0.5 mm | 500 ℃ | ±1.1 ℃ | 2.2*2.8 mm | ||
| TC-JYYR2*7*0.2 | KK-J-24S測溫線 | 7*0.2 mm | 聚酰亞胺 | 聚酰亞胺膜保護層 | 316 ℃ | ±1.1 ℃ | 1.5*2.2 mm |
| TC-JYY2*0.5 | KK-J-24 | 1*0.5 mm | 316 ℃ | ±1.1 ℃ | 1.3*1.9 mm | ||
| TC-JYY2*0.25 | KK-J-30 | 1*0.25 mm | 316 ℃ | ±1.1 ℃ | 1.0*1.4 mm | ||
| TC-JFF2*0.8 | TT-J-20 | 1*0.8 mm | PFA優異的特氟龍 | PFA優異的特氟龍 | 260 ℃ | ±1.1 ℃ | 1.7*3.0 mm |
| TC-JFFR2*7*0.3 | TT-J-20S | 7*0.3 mm | 260 ℃ | ±1.1 ℃ | 1.9*3.2 mm | ||
| TC-JFF2*0.6 | TT-J-22 | 1*0.6 mm | 260 ℃ | ±1.1 ℃ | 1.5*2.5 mm | ||
| TC-JFF2*0.5 | TT-J-24熱電偶J型 | 1*0.5 mm | 260 ℃ | ±1.1 ℃ | 1.4*2.4 mm | ||
| TC-JFFR2*7*0.2 | TT-J-24S | 7*0.2 mm | 260 ℃ | ±1.1 ℃ | 1.6*2.6 mm | ||
| TC-JFF2*0.3 | TT-J-29 | 1*0.3 mm | 260 ℃ | ±1.1 ℃ | 0.8*1.2 mm | ||
| TC-JFF2*0.25 | OMEGA TT-J-30 | 1*0.25 mm | 260 ℃ | ±1.1 ℃ | 0.6*1.0 mm | ||
| TC-JFF2*0.13 | TT-J-36 | 1*0.13 mm | 260 ℃ | ±1.1 ℃ | 0.5*0.8 mm | ||
| TC-JFOFRP2*7*0.3 | TT-J-20S-TWSH | 7*0.3 mm | PFA雙絞帶屏蔽 | PFA外層鐵氟龍 | 260 ℃ | ±1.1 ℃ | 3.8 mm |
| TC-JFOFRP2*7*0.2 | TT-J-24S-TWSH | 7*0.2 mm | 260 ℃ | ±1.1 ℃ | 2.9 mm |
分度號J型熱電偶精度等級
符合IEC EN 60584-2和JIS C 1602標準，
一級/A級精度：溫度范圍-40~375攝氏度時精度±1.5℃，375~750攝氏度時精度±0.4℃
二級精度：溫度范圍-40~333攝氏度時精度±2.5℃，333~750攝氏度時精度±0.75℃
