深圳同惠Tonghui TH2822A LCR電橋測試儀價格與型號參數
- 型號 類型 TH2822ALCR電橋測試儀
- 制造商 品牌 同惠Tonghui
- PDF規格說明書
-
功能參數簡介：業界功能最強、性能足以與臺式lcr測試儀儀器媲美的新一代TH2822手持式LCR數字電橋，采用超低功耗設計和高密度SMD裝配工藝。TH2822A測試信號頻率最高100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行精確而便捷的測量。

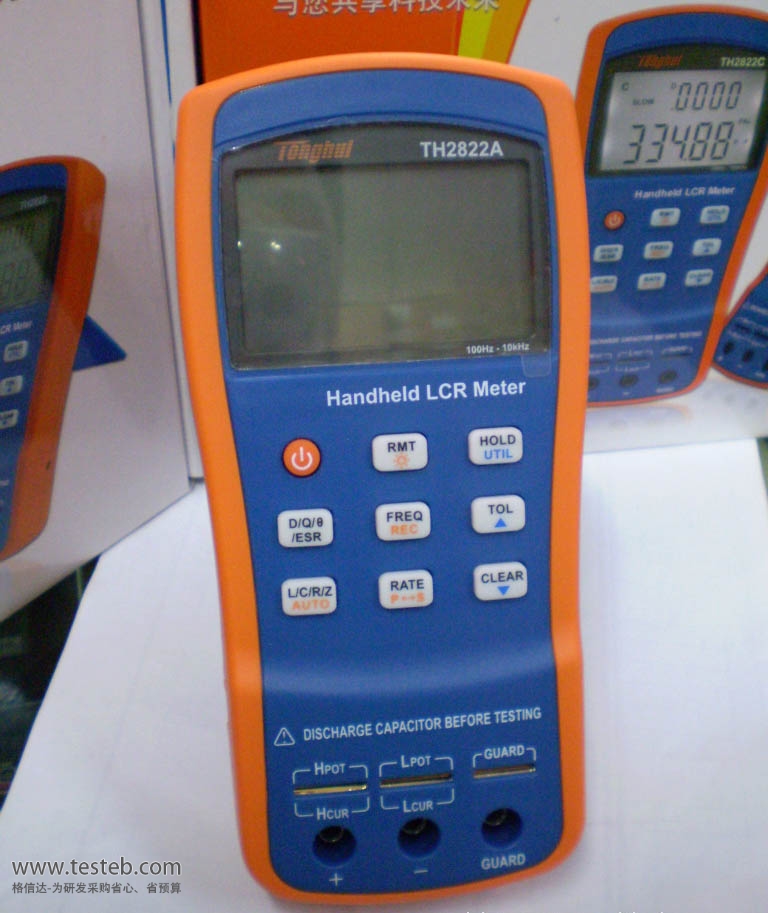

TH2822A LCR電橋測試儀圖片
同惠lcr電橋表TH2822A手持式LCR測量儀
TH2822A lcr電橋表是同惠電子在無源元件測試領域多年不懈努力和探索的結晶，業界功能最強、性能足以與臺式儀器媲美。TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率最高100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行精確而便捷的測量。
TH2822系列TH2822A，TH2822C提供USB接口通訊能力，可方便地與PC進行數據通訊和遠程控制。為滿足用戶不斷增加的對SMD器件的測試需求，用戶還可選擇TH26009C和TH26029C兩種SMD四端開爾文測試鉗，以平衡性能和價格的不同需求。
同惠數字電橋表TH2822A型號技術參數
| 測試參數 | 主參數: L / C / R / Z 副參數: D / Q / θ / ESR |
| 等效方式 | 串聯，并聯 |
| 參數及等效模式 | 手動/自動 |
| 量程方式 | 自動 |
| 測試端配置 | 三端、五端 |
| 測試速度 | 4次/秒，1.5次/秒 |
| 校準功能 | 短路、開路 |
| 容限比較模式 | 1%，5%，10%，20% |
| 輸入保險絲 | 0.1A / 250V |
| 通訊接口 | Mini-USB(虛擬串口) |
| 測 試 信 號 | |
| 信號頻率 | 100Hz， 120Hz， 1kHz， 10kHz |
| 測試信號電平 | 0.6Vrms |
| 信號源輸出阻抗 | 100Ω |
| 顯 示 | |
| 顯示器 | LCD主、副參數雙顯示，帶背光（TH2822無） |
| 讀數 | 主參數最大讀數40，000字副參數D / Q 最小分辨率: 0.0001 |
| 最高準確度 | 0.25% |
| TH2822A顯示范圍 | |
| L | 0.00μH1000.0H |
| C | 0.00pF20.000mF |
| Z/R | 0.0000Ω-10.000MΩ |
| ESR | 0.0000Ω-999.9Ω |
| D | 0.0000-9.999 |
| Q | 0.0000-9999 |
| θ | 0.00°-±180.0° |
| 供電 | |
| 電池型號 | TH2822A:IEC 6LR61，9V堿性電池 |
| AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V DC |
